专利号: 2019107821948
申请人: 孙永锋
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

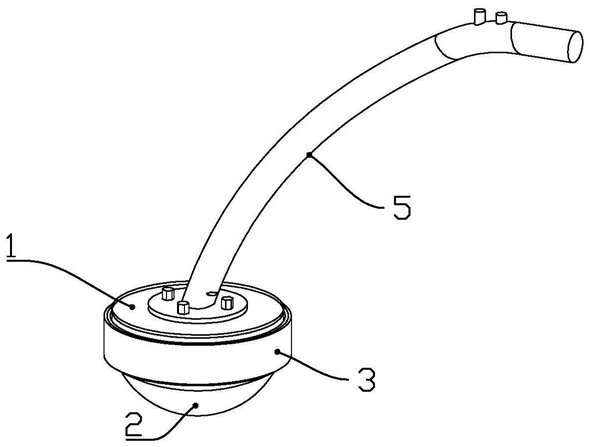

1.一种陀螺玩具,其特征在于:包括有驱动机构,被驱动机构驱动而转动的陀螺,以及与驱动机构连接的、移动驱动机构的操纵杆;所述驱动机构包括有圆筒形的电气安装箱,转动连接在电气安装箱下部的、驱动陀螺持续转动的传导机构,以及处于传导机构内的驱动头;所述电气安装箱上端可拆卸连接有盖体;所述电气安装箱内侧壁中部固定连接有隔板,所述隔板中部成型有贯穿孔;所述隔板上端中部安装有电机,隔板上端电机旁还安装有控制器和蓄电池;所述电机的输出轴穿过贯穿孔,下部处于隔板下方;所述蓄电池和电机分别与控制器电连接;所述操纵杆与盖体连接;所述传导机构包括有套在电气安装箱外侧下部的第一套环,连接在第一套环内侧壁下端的、且处于电气安装箱下方的连接环,与连接环内侧上端连接的、且处于电气安装箱下部内的第二套环,连接在第二套环上端的支撑板,以及连接在支撑板下端的插接框;所述支撑板中部成型有输出杆下部穿过的通孔;所述输出杆与驱动头连接,输出杆驱动驱动头转动;所述驱动头上部与插接框连接,驱动头驱动传导机构转动;所述陀螺包括有圆柱体部和连接在圆柱体部下端的半椭圆体部;所述圆柱体部上部设有与驱动头配合使得驱动头能带动陀螺转动的配合机构;所述第一套环驱动陀螺继续转动时的转向与陀螺转向相反。2.根据权利要求1所述的一种陀螺玩具,其特征在于:所述输出杆下端连接有正多棱柱形的插接头,所述驱动头上端成型有与插接头形状对应的插接孔,插接头插入插接孔并与插接孔壁粘接。3.根据权利要求1所述的一种陀螺玩具,其特征在于:所述驱动头为正多棱柱形,所述插接框与驱动头的形状相对应的正多棱柱框体;所述的配合机构为驱动孔,所述驱动孔的形状与驱动头相对应,驱动头下部插接入驱动孔内。4.根据权利要求1所述的一种陀螺玩具,其特征在于:所述传导机构还包括有接触环,所述接触环套接在第一套环外,接触环外侧壁粗糙度为Ra6.3~Ra3.2。5.根据权利要求1所述的一种陀螺玩具,其特征在于:所述操纵杆为中空管状,下端开口,上端封闭;且操纵杆外侧壁下端连接有连接板,操纵杆上部靠近端部8-15cm处安装有多个控制按键;所述盖体成型有与操纵杆口部对应的电线穿过的线孔,且线孔周围设有多个第一螺纹孔;所述连接板设有与第一螺纹孔对应的第二螺纹孔;所述连接板与盖体通过贯穿螺纹孔的螺钉连接;多个控制按键分别与控制器电连接。6.根据权利要求1所述的一种陀螺玩具,其特征在于:所述圆柱体部外侧壁粗糙度为Ra6.3~Ra3.2。7.根据权利要求1所述的一种陀螺玩具,其特征在于:所述电机的转速为5-10r/s。
