1.一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料，其特征在于：包括重量比例为6～20份的复合线增强体和120～170份的PCL改性PLA基体，所述复合线增强体为脱胶后的以桑蚕丝与PLA长丝所制备的复合线切短后的短纱或者织造成的机织物，所述PCL改性PLA基体为聚乳酸母粒和聚己内酯母粒溶解后混合成型的高分子混合物，所述高分子混合物中聚己内酯母粒的重量比例为3～7％。

2.如权利要求1所述的一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料，其特征在于：所述桑蚕丝的细度为420D，所述PLA长丝的细度为150D。

3.如权利要求1所述的一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料，其特征在于：所述复合线增强体为脱胶后的以桑蚕丝与PLA长丝所制备的复合线切短后的短纱，所述短纱的长度为4～6cm。

4.如权利要求1所述的一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料，其特征在于：所述复合线增强体为脱胶后的以桑蚕丝与PLA长丝所制备的复合线织造成的机织物，所述机织物的组织结构为平纹或者五层角联锁结构。

5.如权利要求4所述的一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料，其特征在于：平纹结构的所述机织物的经密为120/10cm，纬密为90/10cm，五层角联锁结构的所述机织物的经密为240/10cm，纬密为180/10cm。

6.如权利要求1所述的一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料，其特征在于：所述聚乳酸母粒采用美国NatureWorks生产的牌号为4032D的聚乳酸母粒，所述聚己内酯母粒采用瑞典Perstorp生产的牌号Capa-6800的聚己内酯母粒。

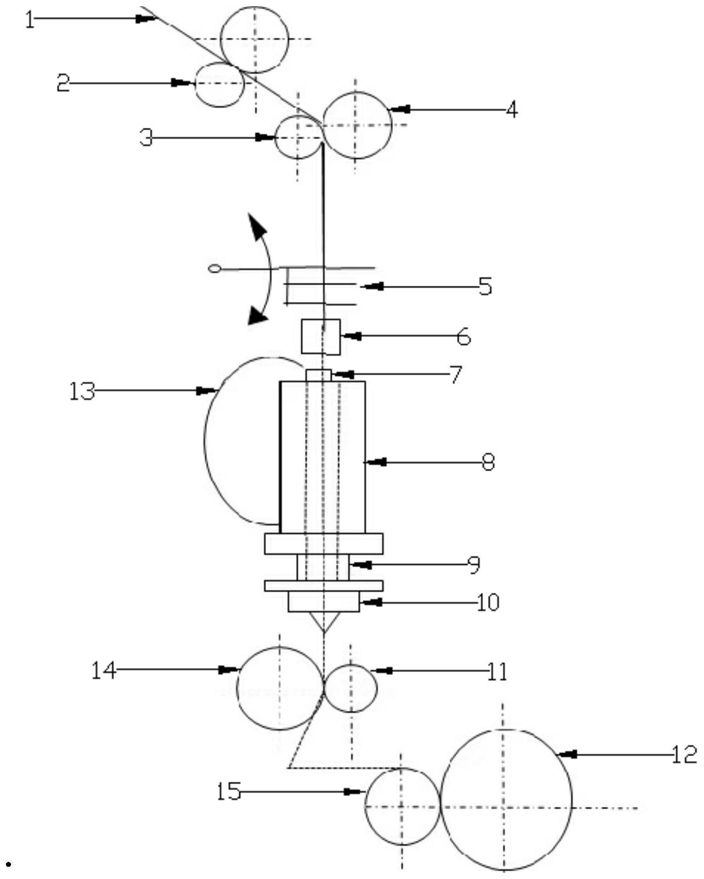

7.一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料的制备方法，其特征在于包括如下步骤：a)制备复合线：以桑蚕丝作为芯纱，以PLA长丝作为包缠纱，制备复合线；

b)切短或者织造：将步骤a)中所得的复合线切短成短纱或者织造成机织物；

c)脱胶：将步骤b)中所得的短纱或者机织物进行碱处理脱胶，脱胶后清洗并干燥，得到复合线增强体；

d)制备PCL改性PLA基体：称取重量比例为120～170份的真空干燥后的聚乳酸母粒和聚己内酯母粒的混合母粒，加入有机溶剂中充分搅拌并配置成质量分数为15～25％的混合溶液，所述混合母粒中聚己内酯母粒的重量比例为3～7％；

e)材料复合：将步骤d)中所得的混合溶液烘干制成PCL改性PLA基体膜，称取重量比例为6～20份的步骤c)中所得的复合线增强体，随后在两层PCL改性PLA基体膜间铺一层复合线增强体，并进行热轧，得到成品。

8.如权利要求7所述的一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料的制备方法，其特征在于：所述步骤c)中，采用质量分数为0.8％～1.2％的碳酸氢钠溶液水浴脱胶

50～70min，水浴比为1:40～60，水浴温度为90～100℃。

9.如权利要求7所述的一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料的制备方法，其特征在于：所述步骤d)中，有机溶剂为二氯甲烷。

10.如权利要求7所述的一种桑蚕丝复合线增强PCL改性PLA生物可降解复合材料的制备方法，其特征在于：所述步骤e)中，烘干时间为100～140min，烘干温度为50～70℃，热轧时间为25～35min，热轧压力为4.5～5.5MPa，热轧温度为150～180℃。
