专利号: 2019107887837
申请人: 惠州泰利电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

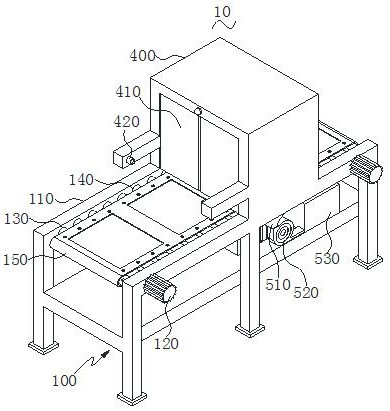

1.一种镭雕机用物料固定装置,其特征在于,包括:驱动机构、推动机构、两个定位板、隔离罩以及吸尘机构;

所述驱动机构包括支撑架、驱动电机、传送轮轴、若干支撑轴以及传送带;所述驱动电机与所述支撑架连接,所述驱动电机通过所述传送轮轴与所述传送带驱动连接,每一所述支撑轴的一端与所述支撑架的一边连接;所述传送带上均匀开设有若干横截面为矩形的限位槽,每一所述限位槽的四个边角均开设有限位孔;

所述推动机构包括推动气缸和承接板,所述推动气缸与所述支撑架连接,所述推动气缸与所述承接板驱动连接,所述承接板远离所述推动气缸的一面设置有四个定位柱,每一所述定位柱设置在所述承接板的一边角,所述定位柱远离所述承接板的一端为第一端,所述定位柱靠近所述承接板的一端为第二端,四个所述第一端为端点所形成的矩形为第一矩形,四个所述第二端为端点所形成的矩形为第二矩形,所述第一矩形与所述第二矩形的形状相同且中心点重合,所述第一矩形的面积小于所述第二矩形,所述第一矩形的长边与所述第二矩形的长边平行;

两个所述定位板对称设置在所述支撑架的两边,每一所述定位板开设有两个定位孔;

所述定位孔和所述限位孔均与所述定位柱相适配,所述推动气缸通过所述承接板驱动每一所述定位柱穿过一所述限位孔和一所述定位孔并与一所述定位板连接;

所述隔离罩与所述支撑架连接,所述隔离罩的输入端和输出端均设置有一个平移式光束感应门,两个所述定位板均收容于所述隔离罩中;

所述吸尘机构包括锥形吸尘嘴、抽风机以及除尘仓,所述锥形吸尘嘴的输入端与所述隔离罩的底部连通,所述锥形吸尘嘴的输出端与所述抽风机的输入端连通,所述抽风机的输出端与所述除尘仓连通。

2.根据权利要求1所述的镭雕机用物料固定装置,其特征在于,所述隔离罩的内侧壁开设有隔热腔,所述隔离罩于所述隔热腔中设置有隔热板。

3.根据权利要求2所述的镭雕机用物料固定装置,其特征在于,所述隔热板为真空隔热板。

4.根据权利要求2所述的镭雕机用物料固定装置,其特征在于,所述隔热板为石棉板。

5.根据权利要求2所述的镭雕机用物料固定装置,其特征在于,所述隔热板为石膏板。

6.根据权利要求1所述的镭雕机用物料固定装置,其特征在于,隔离罩的外侧壁开设有降噪腔,所述隔离罩于所述降噪腔中设置有消音棉。

7.根据权利要求6所述的镭雕机用物料固定装置,其特征在于,所述消音棉为离心玻璃棉。

8.根据权利要求6所述的镭雕机用物料固定装置,其特征在于,所述消音棉为聚酯吸音棉。

9.根据权利要求1所述的镭雕机用物料固定装置,其特征在于,所述吸尘机构包括两个所述锥形吸尘嘴和两个所述抽风机,每一所述锥形吸尘嘴的输出端与一所述抽风机的输入端连通,两个所述抽风机的输出端均与所述除尘仓连通,两个所述锥形吸尘嘴分别设置在所述隔离罩底部的两边。

10.根据权利要求1所述的镭雕机用物料固定装置,其特征在于,所述隔离罩的输入端还设置有接近开关,所述接近开关与所述隔离罩输入端设置的所述平移式光束感应门电连接。
