专利号: 2019107895458
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种含分布式电源的配电网自适应限时正序电流速断保护方法,其特征在于:其包括以下步骤:S1:建立采用压控电流源表征的分布式电源故障输出特性模型;

S2:分析各个保护安装处发生故障时正序电压和正序电流之间的等量关系,按照躲开线路末端短路电流的原则进行Ⅰ段电流速断保护的整定,得到各个保护处整定电流公式;

S3:将电流测量模块得到的电流值经过正序分量变换得到正序电流,经过傅里叶变换提取正序电流相位角,利用故障后线路两端附加故障分量的正序电流相位差关系作为分布式电源背侧保护的动作判据;

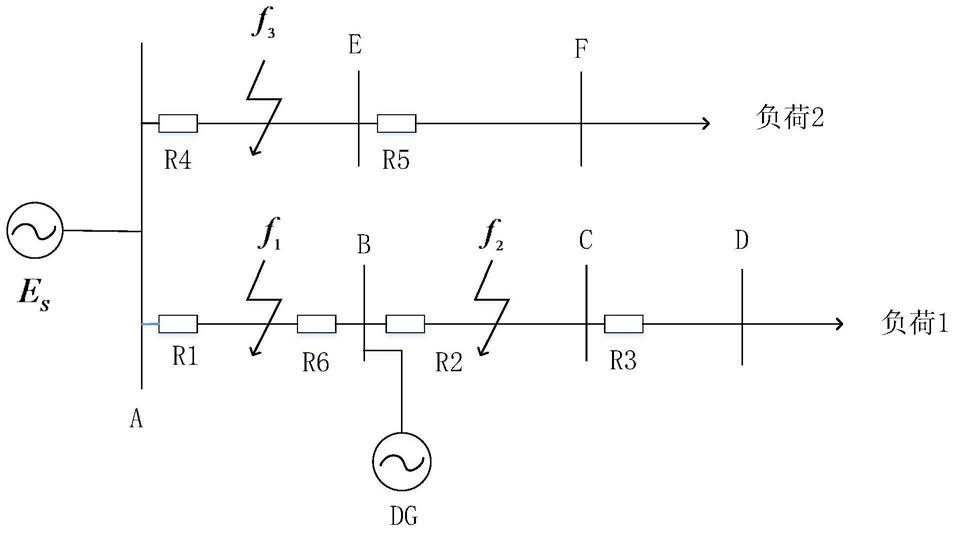

S4:利用针对各个保护处的负序网络图得到系统阻抗与各个保护处负序电压与负序电流的等量关系,并利用此等量关系求取系统阻抗;

S5:利用步骤S2的方法求取下一级线路的自适应Ⅰ段电流速断保护整定公式,并利用正序电流测量值与整定值相等的条件得到下一级线路Ⅰ段保护的最大保护范围;

S6:按照躲开下一级线路Ⅰ段电流速断保护的最大保护范围原则进行本线路Ⅱ段自适应限时电流速断保护的整定。

2.根据权利要求1所述的含分布式电源的配电网自适应限时正序电流速断保护方法,其特征在于:所述步骤S1中,建立的分布式电源故障输出特性模型为:式中,Iq.f、Id.f分别为分布式电源输出的无功电流和有功电流;Upcc、θ分别为分布式电源并网点电压的幅值和相角;Imax为分布式电源输出的最大电流,取值为分布式电源额定电流的2倍;Qerf、Perf分别为分布式电源输出的无功功率和有功功率参考值,其中无功功率参考值Qerf取为0。
