1.一种利用机械球磨法合成磷化汞的方法，其特征在于，包括以下步骤：(1)在惰性气氛保护下，将氯化汞和磷化锂均匀混合后转入密封的球磨罐；

(2)在室温下，加入磨球后以一定转速机械球磨反应一定时间；

(3)反应结束后，在惰性气体下将产物从球磨罐中取出，加入到一定量溶剂中，过滤后得到固体产物，烘干固体产物得到磷化汞；

其中，步骤(1)中所述的氯化汞和磷化锂的摩尔比为3：(2～4)，步骤(2)中所述的球磨转速为100‑500rpm/min，球磨时间为20‑100h。

2.如权利要求1所述一种利用机械球磨法合成磷化汞的方法，其特征在于，所述的惰性气氛是不与反应物和生成物发生反应的气体或气体的混合物，包括氩气和氮气。

3.如权利要求1所述一种利用机械球磨法合成磷化汞的方法，其特征在于，步骤(2)中所述的磷化锂和氯化汞的混合物总质量与磨球的总质量比为1：(20～100)。

4.如权利要求1所述一种利用机械球磨法合成磷化汞的方法，其特征在于，步骤(3)中所述的溶剂为水或有机溶剂，包括乙醇和丙酮，添加量以充分溶解固体产物中的杂质为准。

5.如权利要求1所述一种利用机械球磨法合成磷化汞的方法，其特征在于，步骤(3)中所述的烘干温度为100℃。

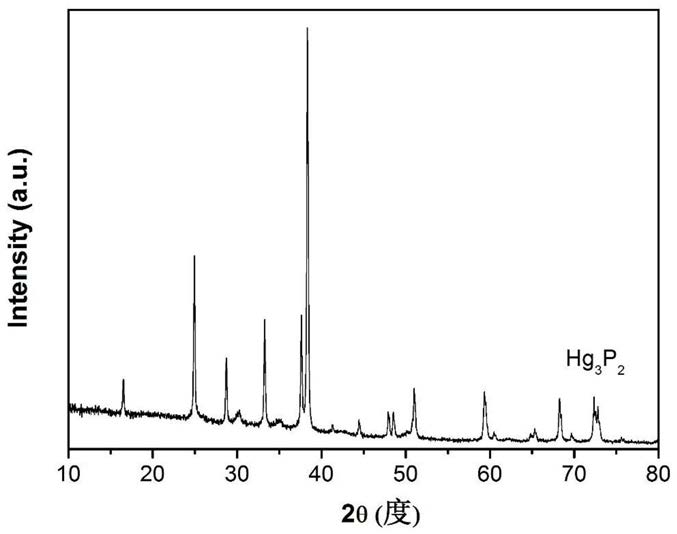

6.如权利要求1所述一种利用机械球磨法合成磷化汞的方法，其特征在于，所述的磷化锂和氯化汞的纯度均不低于90％。
