专利号: 2019107919679
申请人: 新昌县水帘峡市政园林有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 刷类制品
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

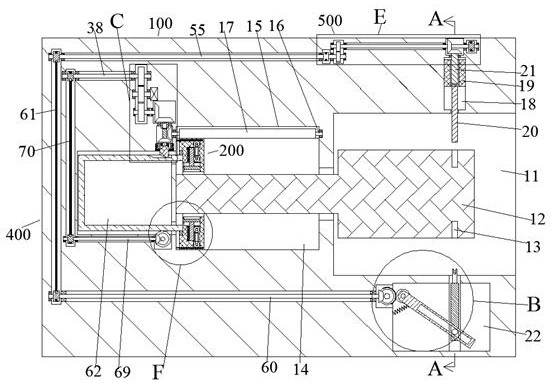

1.一种汽车清洁刷的制造装置,包括制造机,所述制造机内设有制造腔,所述制造腔内滑动设有清洁刷的主体,所述制造腔上侧相通设有内端壁为螺纹状的升降腔,所述升降腔内螺纹连接有升降块,所述升降块下端面固设有下端伸入所述制造腔内的钻孔轴,所述钻孔轴在所述主体上钻孔形成毛刷孔,所述升降块上端花键连接有花键轴,所述制造腔一侧设有驱动装置,所述花键轴上端与所述驱动装置动力连接,所述制造腔靠近所述驱动装置一侧相通设有移动腔,所述移动腔内设有夹紧装置,所述主体一端伸入所述移动腔内且与所述夹紧装置抵接,所述移动腔上侧相通设有转动槽,所述转动槽内通过转动轴转动设有用以与所述夹紧装置啮合连接的转动轮,所述转动轴远离所述制造腔一端与所述驱动装置动力连接,所述制造腔下侧相通设有推动滑槽,所述推动滑槽内滑动设有推动滑块,所述推动滑块上端面固设有上端伸入所述制造腔内的插接杆,所述推动滑槽通过所述制造腔与外界空间相通设有输送槽,所述输送槽用以输送所述毛刷,所述推动滑槽远离所述输送槽一侧相通设有转动腔,所述推动滑块远离所述输送槽一端面上固设有伸入所述转动腔内的连接块,所述转动腔内转动设有转动齿轮,所述转动齿轮与所述驱动装置动力连接,所述转动齿轮上固设有转动杆,所述转动杆内设有通槽,所述连接块与所述通槽滑动连接,所述转动杆下端面与所述转动腔内壁之间设有复位弹簧,所述制造腔远离所述输送槽一侧置有点胶装置;

所述驱动装置包括驱动腔,所述驱动腔一端壁固设有驱动电机,所述驱动电机动力连接有驱动转轴,所述驱动转轴上固设有四分之一齿形的驱动齿轮,所述驱动齿轮上端面啮合连接有连接齿轮,所述连接齿轮轴心处设有连接转轴,所述夹紧装置远离所述制造腔一侧设置有移动装置,所述连接转轴与所述移动装置动力连接,所述驱动齿轮下端面啮合连接有传动齿轮,所述传动齿轮轴心处设有传动转轴,所述驱动腔靠近所述制造腔一侧相通设有啮合腔,所述传动转轴靠近所述制造腔一端伸入所述啮合腔内且固设有第一锥齿轮,所述第一锥齿轮下端面啮合连接有第二锥齿轮,所述第二锥齿轮下端面固设有花键套,所述啮合腔下侧与所述移动腔之间连通设有啮合槽,所述啮合槽内通过花键轴转动设有第三锥齿轮,所述花键轴用以与所述花键套花键连接,所述啮合槽下侧相通设有升降滑槽,所述花键轴下端伸入所述升降滑槽内且转动设有与所述移动装置抵接的升降滑块,所述升降滑块两侧对称固设有第一复位组件,所述转动轴远离所述制造腔一端伸入所述啮合槽内固设有用以与所述第三锥齿轮啮合连接的第四锥齿轮,所述驱动齿轮一侧啮合连接有连动齿轮,所述连动齿轮轴心处固设有远离所述制造腔一端与所述驱动腔内端壁转动连接的连动转轴,所述驱动腔靠近所述制造腔一侧设有传动装置,所述连动转轴与所述传动装置动力连接;

所述移动装置包括与所述移动腔相通的移动腔,所述移动腔内滑动设有靠近所述制造腔一端伸入所述移动腔内且与所述夹紧装置转动连接的移动杆,上侧的所述移动杆内设有与所述升降滑块抵接的抵接槽,所述移动腔下侧相通设有移动转槽,所述移动转槽内转动设有与所述移动杆啮合连接的移动齿轮,所述移动齿轮上固设有第五锥齿轮,所述移动转槽内通过齿轮转轴转动设有与所述第五锥齿轮啮合连接的第六锥齿轮,所述齿轮转轴与所述连接转轴通过连接皮带动力连接;

所述传动装置包括所述传动槽,所述传动槽内通过皮带转轴转动设有二分之一齿形的不规则齿轮,所述皮带转轴与所述连动转轴靠近所述制造腔一端通过传动皮带动力连接,所述传动槽内通过连接轴转动设有与所述不规则齿轮啮合连接的啮合齿轮,所述连接轴上设有扭力弹簧,所述传动槽靠近所述制造腔一侧相通设有啮合空间,所述连接轴靠近所述制造腔一端贯穿所述啮合空间且通过同步皮带与所述点胶装置连接,在所述啮合空间内的所述连接轴上固设有第七锥齿轮,所述啮合空间与所述升降腔相通,所述花键轴上端伸入所述啮合空间内且设有与所述第七锥齿轮啮合连接的第八锥齿轮,所述转动腔一侧相通设有传动转槽,所述传动转槽内通过传动轴转动设有第一齿轮,所述传动轴与所述皮带转轴远离所述制造腔的一端之间通过齿形带动力连接,所述传动转槽内转动设有与所述第一齿轮啮合连接的第二齿轮,所述第二齿轮靠近所述转动腔一端面固设有与所述转动齿轮啮合连接的二分之一齿轮;

所述夹紧装置包括远离所述制造腔一端与所述移动杆转动连接的环形的夹紧块,所述夹紧块上下对称设有夹紧槽,所述夹紧槽内滑动设有夹紧板,所述夹紧板端面固设有夹紧齿条,所述夹紧槽外侧相通设有夹紧滑槽,所述夹紧齿条外端伸入所述夹紧滑槽内且固设有第二复位组件,单侧的所述夹紧滑槽靠近所述制造腔一侧相通设有上下对称的夹紧转槽,所述夹紧转槽内转动设有与所述夹紧齿条啮合的夹紧转轮,同侧的所述夹紧转轮之间通过连动皮带连接,远离所述移动腔一侧与所述移动腔之间连通设有伸缩槽,所述移动腔远离所述制造腔一端面固设有伸入所述伸缩槽内且与所述夹紧转轮啮合连接的固定齿条,所述点胶装置包括与所述制造腔相通的充填滑槽,所述充填滑槽上侧相通设有液体腔,所述充填滑槽靠近所述制造腔一端壁固设有伸入所述制造腔内的充填管,所述充填滑槽内滑动设有充填滑块,所述充填滑槽远离所述制造腔一侧相通设有推槽,所述充填滑块远离所述制造腔一端面固设有伸入所述推槽内的推杆,所述推杆远离所述制造腔一端设有连接弹簧,所述推槽下侧相通设有充填转槽,所述充填转槽内通过皮带轴转动设有与所述推杆啮合连接的充填齿轮。
