专利号: 201910792454X
申请人: 东阳市天杨建筑工程设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

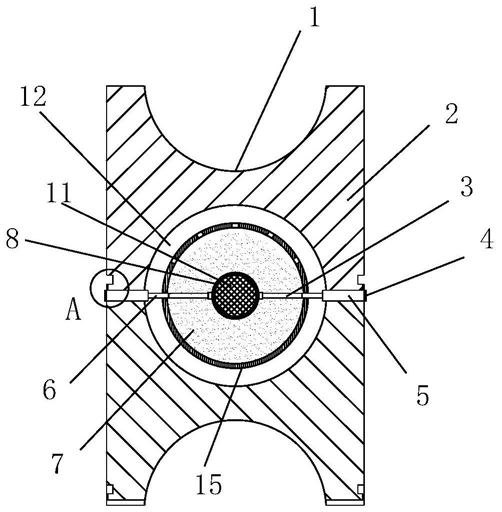

1.一种建筑墙体结构,其特征在于:包括一块以上的砌块以及一根以上的供料管砌筑而成的建筑墙体,每块砌块的上下面均开设一个弧形腔,上下砌块之间的两个弧形腔拼接成一个完整的圆形填充腔;

每个圆形填充腔内均装入一根供料管,供料管的内部具有一根膨胀体,膨胀体外部与供料管之间形成一个填充腔,填充腔内填充满混凝土料,每根供料管的顶部面上均开设有一个以上的挤出小孔,挤出小孔与圆形填充腔相通,填充腔内的混凝土料通过膨胀体膨胀从挤出小孔挤出;

砌块的下端面均平行开设一个以上相对设置的弧形扣槽,上下两个弧形扣槽之间拼接成一个圆形扣槽,膨胀体的两侧正对着圆形扣槽的位置均设置一导气管,导气管穿过供料管并伸出于供料管的外部,其外部伸出端设置一接头,接头扣入于圆形扣槽内并密封整个圆形扣槽,导气管内部具有一个导气通道,接头内部具有一个接头腔,接头腔的外侧端通过一密封塞密封。

2.如权利要求1所述的建筑墙体结构,其特征在于:所述导气管包括一根硬质导气管以及一根软质导气管,硬质导气管穿过供料管上的通槽并伸出于供料管的外部,软质导气管一端密封包裹在硬质导气管的装配端部上并打胶水固定,软质导气管的另一端插入于膨胀体内并打胶水固定,硬质导气管的另一端与接头螺纹装配。

3.如权利要求2所述的建筑墙体结构,其特征在于:所述通槽的内壁均设置有一个O型密封圈,硬质导气管穿过O型密封圈,硬质导气管采用硬质塑料管,所述软质导气管采用波纹伸缩管。

4.如权利要求2所述的建筑墙体结构,其特征在于:所述砌块的外侧面两侧靠近接头的位置均横向设置一集水槽,集水槽与砌块等长,所述集水槽的底部正对着每个接头的位置均垂直设置一第一导水口,正对第一导水口的接头上端面设置一个与第一导水口对接的第二导水口,第二导水口与接头内部的接头腔相通。

5.如权利要求1所述的建筑墙体结构,其特征在于:所述膨胀体包括一具有弹性形变恢复能力的弹性橡胶层,弹性橡胶层内部填充吸水棉,软质导气管与弹性橡胶层内部相通,整个膨胀体内部抽真空并压缩。
