专利号: 2019107926047
申请人: 江苏信众知识产权运营管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-05-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

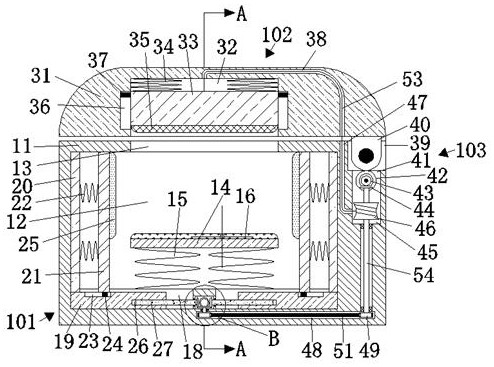

1.一种抗震眼镜盒,包括眼镜盒,所述眼镜盒内设置有抗震装置,所述眼镜盒上侧设置有翻盖装置,所述抗震装置一侧设置有传动装置,所述抗震装置包括设置于所述眼镜盒内的存放腔,所述存放腔内下侧设置有托板,所述托板下端与所述存放腔下壁之间固定连接有支撑弹簧,所述存放腔下壁内对称且连通设置有滑动腔,所述滑动腔四个方向各一条,相对的两条所述滑动腔相互对称且长度相等,所述滑动腔内可滑动的设置有滑板,所述滑板上端面可滑动的设置有夹紧板,所述夹紧板远离中心一端固定连接有减震弹簧,所述翻盖装置包括可翻转的设于所述眼镜盒上侧的盖板,所述盖板内设置有开口向下的升降腔,所述升降腔内可滑动的设置有升降块,所述升降块上端与所述升降腔上壁之间固定连接有压缩弹簧,所述传动装置包括设于所述眼镜盒上侧端面一端的翻折腔,所述翻折腔内可转动的设置有上端固定连接于所述盖板下端面的翻转块,所述翻转块下端为圆弧且为齿状,所述传动装置内还设置有拉线,所述拉线固定连接于所述升降块上侧端面;当翻转所述盖板时带动所述翻转块转动,进而通过所述翻转块下端的齿状圆弧带动传动机构,进而调动所述夹紧板向内移动,进而将眼镜夹紧,同时放松所述拉线,所述升降块下端延伸到所述存放腔内将眼镜上端夹紧,同时通过所述支撑弹簧、所述减震弹簧以及所述压缩弹簧进行减震保护;所述抗震装置包括连通设置于所述存放腔上侧且开口向上的开口,所述托板上端面固定设置有弹性托块,所述存放腔下壁阵列设置有所述滑动腔,所述滑动腔四个方向各一条,相对的两条所述滑动腔相互对称且长度相等,不同方向的两组所述滑板一长一短,与眼镜长度相匹配,所述滑板上端面远离中心一端固定设置有固定板,所述固定板靠近中心一端设置有滑动设置于所述滑板上端的所述夹紧板,同一侧的所述固定板与所述夹紧板之间固定连接有所述减震弹簧,所述滑板上端面内设置有开口向上的导滑槽,所述夹紧板下端固定连接有延伸到所述导滑槽内的导滑块,所述夹紧板靠近中心的端面上固定设置有弹性夹紧块,所述滑板内设置有开口向中心一侧的螺纹腔,所述螺纹腔内螺纹连接有螺杆,所述存放腔下侧的中心处设置有锥齿腔,所述螺杆靠近中心一端延伸到所述锥齿腔内固定连接有从动锥齿轮,所述从动锥齿轮下端设置有与其四个同时啮合的主动锥齿轮,所述主动锥齿轮连接于所述传动装置;将眼镜放置于所述弹性托块,通过夹紧板进行夹紧,通过所述弹性托块和所述弹性夹紧块进行弹性保护,通过所述支撑弹簧和所述减震弹簧进行减震;所述翻盖装置包括固定设置于所述升降块下端面的弹性压紧块,所述升降腔两侧对称且连通设置有限位槽,所述升降块两端对称且固定连接有延伸到所述限位槽内的限位块,所述升降腔上侧连通设有上通线孔,所述上通线孔另一侧靠近所述传动装置且开口向下;通过所述升降块下降,所述弹性压紧块延伸到所述存放腔内将眼镜上端夹紧和保护,同时通过所述压缩弹簧减震;所述传动装置包括可转动的设置于所述翻折腔内的所述翻转块,所述翻转块上端固定连接于所述盖板下侧端面相同一端,所述翻转块下端为圆弧且为齿状,所述翻折腔下侧连通设置有传动腔,所述传动腔内可转动的设置有与所述翻转块相啮合的直齿轮,所述直齿轮同轴一侧固定连接有上锥齿轮,所述上锥齿轮下端设置有与其相啮合的下锥齿轮,所述下锥齿轮下端固定连接有卷线轮,所述卷线轮上绕设有所述拉线,所述左侧连通设有另一端开口向上的下通线孔,所述下通线孔与所述上通线孔开口处相对,所述拉线穿过所述下通线孔和所述上通线孔并固定连接于所述升降块上端,所述卷线轮下端固定连接有传动轴,所述眼镜盒内下侧设置有带轮腔,所述传动轴下端延伸到所述带轮腔内固定连接有主动带轮,所述带轮腔内且于所述主动锥齿轮下侧可转动的设置有从动带轮,所述主动带轮与所述从动带轮之间动力连接有传动带,所述从动带轮上端固定连接有转轴,所述转轴上端固定连接于所述主动锥齿轮下端面轴心处;翻转所述翻转块,进而通过所述翻转块下端的齿状圆弧传动,进而放松所述拉线,通过传动带带动所述抗震装置动作。
