专利号: 2019107926210
申请人: 嘉兴市创美电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信息存储
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

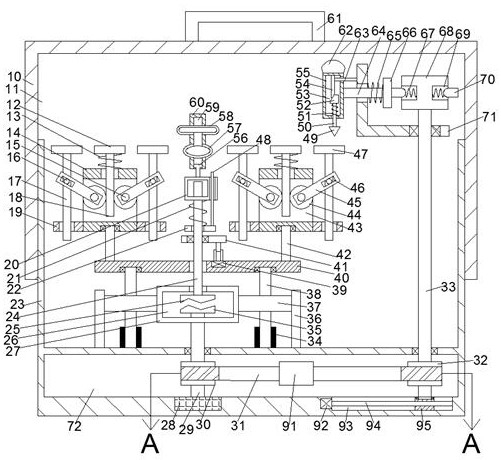

1.一种声控音乐播放器,包括底座,所述底座外侧滑动配合连接有防尘盖,所述防尘盖上侧端面上固定连接有把手,装置未被使用时可有效的防尘防水同时方便更换音乐磁盘,所述底座内设有传动腔,所述底座内设有位于所述传动腔上端且开口向上的工作腔,所述传动腔内设有同步组件,其中,所述同步组件内转动配合连接有上下延伸至所述工作腔内的输出轴,所述工作腔底端内壁设置有降速旋转组件且受所述输出轴的控制,其中,所述降速旋转组件内设有左右延伸的行星架,所述工作腔内左右对称的设置有支撑装置且所述支撑装置位于所述降速旋转组件上端,其中,所述支撑装置内转动配合连接有用于与所述行星架固定连接且上下延伸的垫柱,所述工作腔内固定连接有止停板且位于所述行星架上端,所述止停板上滑动配合连接有暂停装置,其中,所述暂停装置受所述降速旋转组件控制,当受到停止或暂停音乐的命令后通过停止唱片的旋转进而停止音乐播放,所述同步组件内转动配合连接有向上延伸至所述工作腔内且位于所述输出轴右端的从动轴,所述从动轴上设置有磁力解读笔装置,其中,所述磁力解读笔装置内设有反馈启动组件,同一动力源输入控制方便,且在磁力笔开始解读唱片时,唱片同步旋转进而产生音乐,同时在所述暂停装置启动后磁力笔可以通过反馈启动组件收复至初始位置保护唱片的使用寿命;

所述同步组件包括所述传动腔底端内壁内嵌有电动机,其中,所述电动机可通过声控控制开关,所述输出轴的下端动力配合连接于所述电动机的上端,所述输出轴上固定连接有位于所述工作腔内的太阳齿轮,所述太阳齿轮内设有啮合腔,所述输出轴上设有位于所述啮合腔内的下连轴盘,所述输出轴上设有位于所述传动腔内的输出皮带轮,所述从动轴上设有可在所述传动腔内的输入皮带轮,所述从动轴上端末端设有转盘,所述工作腔的前后侧内壁之间可滑动的设置有直角工作台,其中,所述直角工作台与所述从动轴转动配合连接,所述磁力解读笔装置设置于所述直角工作台的左侧,所述降速旋转组件包括固定连接于所述工作腔底端内壁上的齿圈,所述齿圈与所述太阳齿轮之间啮合配合连接有左右对称的两组行星齿轮,所述行星齿轮上设有上下延伸的行星轴,所述行星轴的上端转动配合连接于所述行星架的下侧端面上,所述工作腔底端内壁上设置有可供所述行星轴的下端滑动的环轨;

所述支撑装置包括所述垫柱上转动配合连接的辅助固定块,所述辅助固定块左右侧固定连接有摆臂,左右对称设置的所述摆臂上滑动配合连接有关于所述辅助固定块左右对称的副滑杆,所述副滑杆上端末端固定连接有副支撑板,所述副滑杆前端端面上固定连接有位于所述副支撑板下侧的拨动梢,所述辅助固定块内左右贯通的设有切换腔,所述切换腔内可滑动的设置有双面齿杆,所述双面齿杆上端延伸出所述辅助固定块的上侧端面外并固定连接有位于所述辅助固定块上侧的主支撑板,所述主支撑板与所述辅助固定块相对一侧端面之间连接设置有复位弹簧,所述切换腔的前后侧内壁之间可转动的设置有位于所述双面齿杆左右两侧的传动轴,所述传动轴上设有与所述双面齿杆啮合连接的切换齿轮,所述传动轴上设有位于所述切换齿轮前端且可在所述切换腔内转动的转杆,所述转杆远离所述双面齿杆的一端延伸出所述切换腔外且前后贯穿的设置有可与所述拨动梢滑动配合连接的通槽,所述暂停装置包括上下贯穿的设置于所述止停板内的螺纹轴,所述螺纹轴的下端延伸通入所述啮合腔内并固定连接有可与所述下连轴盘相抵连接的上连轴盘,所述螺纹轴上螺纹配合连接有位于所述止停板上侧的升降框,所述升降框下端面与所述止停板上端面之间连接有压缩弹簧,所述升降框上端转动固定连接有活塞,所述止停板上端端面固定连接有与所述升降框滑动配合连接的导滑杆,所述工作腔的前后侧内壁之间固定连接位于所述活塞上端的充气管,所述充气管内设开口向下的气道,其中,所述活塞与所述气道的内壁滑动配合连接,所述气道内设置有可延伸出所述充气管外的橡胶气圈,所述气道内设有位于所述橡胶气圈上侧且左右相通的充气棒,所述行星架顶端内壁内嵌有液压机,所述液压机上端末端动力连接有用与所述螺纹轴转动配合连接的液压推杆,所述液压机可通过所述液压推杆推动所述螺纹轴上下移动;

所述磁力解读笔装置包括开口向外的设置于所述转盘内的凹槽,所述凹槽内滑动配合连接有离心推块,所述离心推块近圆心端与所述凹槽之间连接有拉伸弹簧,所述直角工作台上滑动配合连接有左右延伸的复位杆,所述复位杆右端末端设有与所述离心推块相抵连接的抵接块,所述抵接块与所述离心推块之间连接有回位弹簧,所述回位弹簧上固定连接有喇叭箱,所述喇叭箱上端端面固定连接有喇叭,所述反馈启动组件包括设置于所述喇叭箱内的负反馈腔,所述负反馈腔底端内壁滑动配合连接有上下延伸的从动推杆,所述从动推杆的下端延伸出所述喇叭箱的下侧端面外并固定连接有磁头,所述从动推杆上端末端设有从动推块,所述从动推块下端与所述负反馈腔底端内壁之间顶压连接有恢复弹簧,所述直角工作台竖直端的左端端面固定连接有延伸通入所述负反馈腔内的主动推杆,所述主动推杆左端末端设有用与所述从动推块相抵连接的主动推块;

所述传动腔的下侧内壁内相连通的设置有滑移槽,所述滑移槽内可滑动的设置有滑移块,其中,所述从动轴的下端可转动的连接于所述滑移块的上侧端面上,所述滑移槽的左侧内壁内固定设置有滑移电机,所述滑移电机的右端动力配合连接有与所述滑移块螺纹配合连接的滑移丝杠,所述传动腔的下侧内壁内相连通的设置有推移滑槽,所述推移滑槽内可滑动的设置有推移滑块,所述推移滑块的前侧端面与所述推移滑槽的前侧内壁之间连接设置有顶压弹簧,所述推移滑块的上端通过转轴可转动的连接有中间带轮,所述中间带轮、所述输出皮带轮与所述输入皮带轮在所述传动腔内呈三角形分布并绕设有皮带,且在所述滑移电机转动并带动所述滑移块向左侧移动时,可通过所述顶压弹簧的弹力推动所述推移滑块向后侧移动,进而保持所述皮带的张紧状态。
