1.一种合成硼氢化锂·二氧化碳配位化合物的方法，其特征在于，包括以下步骤：(1)在真空或保护气氛下，将硼氢化锂转移至干燥的反应器中；

(2)往反应器中通入二氧化碳，使硼氢化锂和二氧化碳在干燥的反应器中充分接触，并加热至20～200℃，并恒温反应0.1～120h；

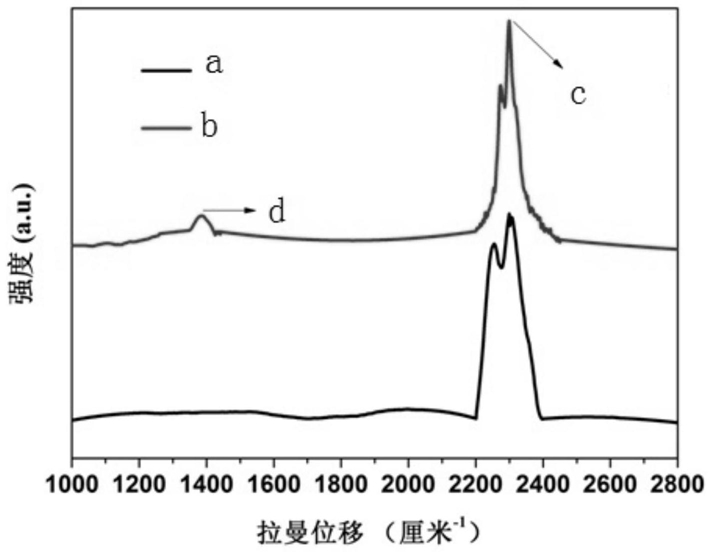

(3)恒温反应结束后，取出反应器内的固体产物即可得到硼氢化锂·二氧化碳配位化合物。

2.如权利要求1所述的一种合成硼氢化锂·二氧化碳配位化合物的方法，其特征在于：步骤(1)中所述的保护气氛是不与反应物及生成物发生反应的气体或它们的混合物，包括氮气和氩气。

3.如权利要求1所述的一种合成硼氢化锂·二氧化碳配位化合物的方法，其特征在于：步骤(1)中所述的硼氢化锂根据颗粒尺寸进行球磨预处理，获得反应所用的硼氢化锂，具体操作为：在真空或保护气氛下，将硼氢化锂装入密封的球磨罐中球磨，转速为200～600r/min、磨料与磨球质量比1:30～200、球磨时间10～120h。

4.如权利要求1所述的一种合成硼氢化锂·二氧化碳配位化合物的方法，其特征在于：步骤(2)中往反应器中通入CO2至反应器内CO2的压力为0.1～10MPa。
