专利号: 2019107927232
申请人: 义乌市观达杯业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

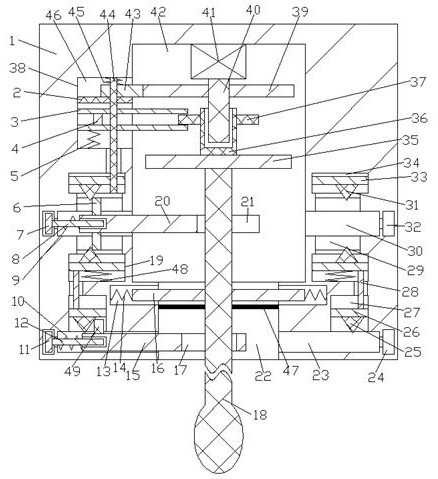

1.一种自动搅拌咖啡勺,包括咖啡柄,其特征在于:所述咖啡柄内设有升降腔,所述升降腔内设有马达,所述马达动力连接有升降轴,所述升降轴上端设有升降齿轮,所述升降轴下端摩擦连接有升降块,所述升降块上设有升降板,所述升降块下端设有升降杆,所述升降腔下端壁设有开口向下的贯通孔,所述贯通孔内设有可伸缩密封布,所述升降腔内设有贯穿所述贯通孔的咖啡勺,所述贯通孔端壁内设有六个弹簧槽,所述弹簧槽一侧端壁设有伸缩弹簧,所述伸缩弹簧一端设有一端位于所述贯通孔内的夹紧杆,所述升降腔左端壁内设有传动机构,所述传动机构包括开口向右的升降槽,所述升降槽内设有传动轴,所述传动轴上端设有与所述升降槽上端壁连接的扭转弹簧,所述传动轴上端还设有半齿轮,所述传动轴上螺旋配合有下压板,所述升降腔端壁内还设有推动机构,所述推动机构包括连通所述升降腔的环腔,所述环腔外端壁设有环槽,所述环槽内设有滑动块,所述环腔内设有一端位于所述升降腔内的推动杆,所述推动杆右端设有被所述咖啡勺贯穿的推动槽,所述滑动块右端设有右端位于所述环腔内且与所述推动杆滑动连接的连接杆,所述连接杆与所述推动杆之间通过压缩弹簧连接,所述环腔上下端壁均设有抬升腔,所述抬升腔与所述环腔之间设有滑动槽,所述滑动槽连通所述抬升腔与所述环腔,其作用是,通过所述推动机构使所述咖啡勺倾斜,在旋转的所述升降杆作用下带动所述咖啡勺转动搅拌;所述传动机构还包括与所述传动轴转动连接的夹紧板,两块所述夹紧板右端位于所述升降腔内且分别位于所述升降板上下两侧,两块所述夹紧板之间通过连接块连接,下侧所述夹紧板左端设有下端与所述升降槽下端壁连接的升降弹簧,其作用是所述传动轴的转动,在所述下压板与所述夹紧板的配合下带动所述升降板下降;所述推动机构包括位于所述抬升腔内的环板,所述环板靠近所述环腔的端面设有一端位于所述滑动槽内的环形锥块,所述推动杆上下端面均设有一端位于所述滑动槽内的推动块,所述传动轴下端贯穿上侧所述抬升腔且与上侧所述环板螺旋配合,所述下侧所述环板下端面设有支撑弹簧,所述贯通孔端壁内设有连通所述贯通孔的圆腔,所述圆腔外端壁内设有圆槽,所述圆槽内设有滑行块,所述圆腔内设有一端位于所述贯通孔内的从动杆,所述从动杆右端设有被所述咖啡勺贯穿的移动孔,所述滑行块右端设有与所述从动杆滑动连接的连接柱,所述连接柱与所述从动杆之间通过连接弹簧连接,所述圆腔上端壁内设有开口向下的从动腔,所述从动腔内设有从动板,所述从动板上端设有两根上端与下侧所述环板连接的从动柱,所述从动板下端面设有环形三角块,所述从动杆左端设有上端位于所述从动腔内的从动块,其作用是在所述推动杆与所述从动杆的作用下,实现所述咖啡勺的偏转。
