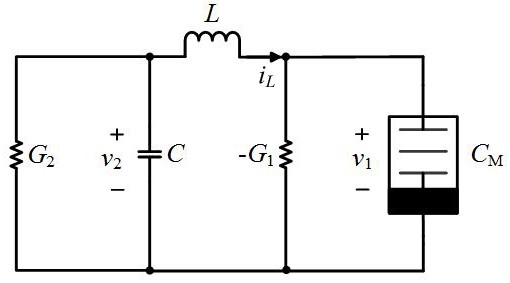

1.基于对数型忆容器的混沌振荡器的等效电路，其特征在于：所述混沌振荡器由电导G1、G2，电容C，电感L，忆容器Cm构成，其动力学方程如下：其中，v1为忆容器电压，qm为忆容器两端电荷，σm为忆容器两端电荷的积分变量，v2为经过电容C的电压，iL为流经电感L的电流；

令a＝1/L，b＝1/C，c＝G2/C，d＝G1，x＝iL，y＝v2，z＝qm，w＝σm，可得到：其中，x、y、z、w为系统的无量纲状态变量，a、b、c、d为系数；

基于上述关系，该混沌振荡器的等效电路包括乘法器U1、U3，集成运算放大器芯片U2、U4、U5；

变量z、w经过乘法器U1、U3和集成运算放大器芯片U2的第一、第二运算放大器得到忆容器电压v1；

变量y经过集成运算放大器芯片U4的第一运算放大器得到变量‑y；

变量v1和变量‑y经过集成运算放大器芯片U4的第二运算放大器得到变量x；

变量x和变量y经过集成运算放大器芯片U4的第三运算放大器得到变量y；

变量x经过集成运算放大器芯片U4的第四运算放大器得到变量‑x；

变量v1经过集成运算放大器芯片U5的第一运算放大器得到变量‑v1；

变量‑v1和变量‑x经过集成运算放大器芯片U5的第二运算放大器得到变量z；

变量z经过集成运算放大器芯片U5的第三运算放大器得到变量‑z；

变量‑z经过集成运算放大器芯片U5的第四运算放大器得到变量w；

其中乘法器U1和U3用于实现乘积运算；集成运算放大器芯片U2主要用于实现反相对数运算和反相比例运算；集成运算放大器芯片U4、U5主要用于反相比例运算和反相积分运算，乘法器U1、U3采用AD633，集成运算放大器芯片采用LF347；

2 2 2

乘法器U1用以实现变量w的运算，即乘法器U1的第7引脚输出为0.1w ；变量0.1w通过由集成运算放大器芯片U2的第一运算放大器与电阻R1、二极管D1构成的反相对数运算电路，由集成运算放大器芯片U2的第二运算放大器与电阻R2、R3构成的反相比例运算电路，最后和变量z通过乘法器U3输出变量v1：其中，IS为二极管1N4007的反向饱和电流，UT为温度的电压当量；

集成运算放大器芯片U4内集成了四个运算放大器，其中第1、2、3引脚对应的第一运算放大器与电阻R4、R5构成反相比例运算电路，输入变量y，输出变量‑y；

第5、6、7引脚对应的第二运算放大器与电阻R6、R7、电容C1构成反相积分运算电路，输入变量‑y和变量v1，输出变量x；

第8、9、10引脚对应的第三运算放大器与电阻R8、R9、电容C2构成反相积分运算电路，输入变量x和变量y，输出变量y；

第12、13、14引脚对应的第三运算放大器与电阻R10、R11构成反相比例运算电路，输入变量x，输出变量‑x；

集成运算放大器芯片U5内集成了四个运算放大器，其中第1、2、3引脚对应的第一运算放大器与电阻R12、R13构成反相比例运算电路，输入变量v1，输出变量‑v1；

第5、6、7引脚对应的第二运算放大器与电阻R14、R15、电容C3构成反相积分运算电路，输入变量‑x和变量‑v1，输出变量z；

第8、9、10引脚对应的第三运算放大器与电阻R16、R17构成反相比例运算电路，输入变量z，输出变量‑z；

第12、13、14引脚对应的第四运算放大器与电阻R18、电容C4构成反相积分运算电路，输入变量‑z，输出变量w

2.根据权利要求1所述的等效电路，其特征在于：集成运算放大器芯片U2内集成了四个运算放大器，其中第1、2、3引脚对应的第一运算放大器与电阻R1、二极管D1构成反相对数运

2 2

算电路，输入变量0.1w ，输出变量‑ln0.1w ；第5、6、7引脚对应的第二运算放大器与电阻R2、

2 2

R3构成反相比例运算电路，输入变量‑ln0.1w，输出变量ln0.1w。

2

3.根据权利要求2所述的等效电路，其特征在于：乘法器U3用以实现变量ln0.1w 和变量z的乘法运算，即乘法器U1的第7引脚输出为v1。
