专利号: 2019107967028
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于空间分度定位的新型球铰链的测角方法,其特征在于:该方法具体如下:

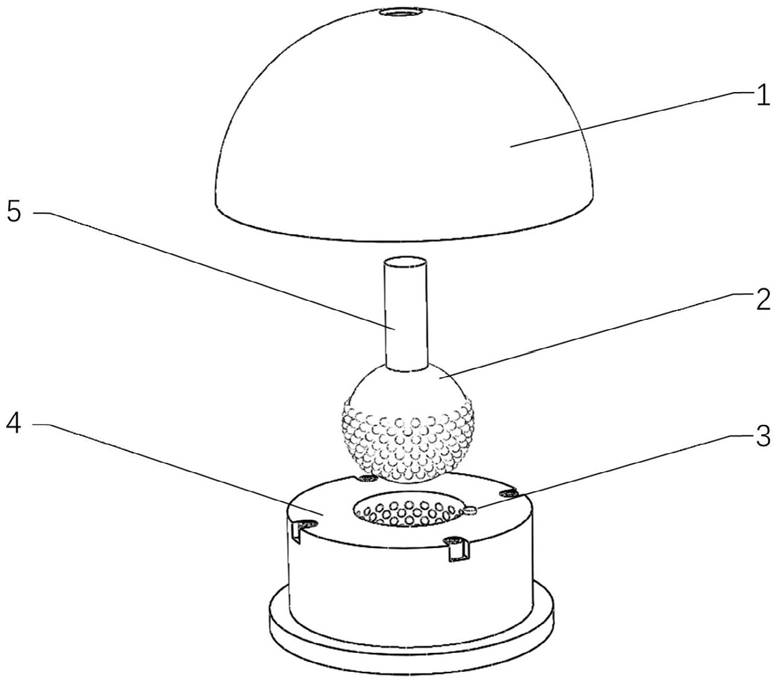

步骤一、搭建基于空间分度定位的新型球铰链;基于空间分度定位的新型球铰链包括半球形壳体、球头、激光发射器、球窝、光电传感器、弹簧和滚珠;所述的球头开设有沿经线方向等距排布的m个盲孔组,m≥5;其中一个盲孔组设置在0°纬线位置,其余盲孔组对称设置在0°纬线两侧;所述的盲孔组包括沿纬线方向均布的n个盲孔;各盲孔组中盲孔的数量相等;每个盲孔与一个滚珠通过弹簧连接;滚珠直径与盲孔内径相等,且滚珠有一半嵌入盲孔内;所述的球窝开设有排布规律与m个盲孔组排布规律一致的m个球形孔组;所述的球形孔组包括沿纬线方向均布的k个球形孔,k≥8,n=2k或n=3k;球形孔的半径与滚珠直径相等;

球窝顶面固定设有一个激光发射器;球窝的每个球形孔与球头位置对应的一个滚珠嵌合;

所述的半球形壳体固定在球头的球头输出杆上,且半球形壳体与球头同心;所述半球形壳体的内球面设有沿经线方向等距排布的m个光电传感器组;所述的光电传感器组包括沿纬线方向均布的k个光电传感器;球头输出杆与球窝底面垂直状态下,激光发射器对准从下至上的第(m-1)/2个光电传感器组所在的纬线;

步骤二、对每个光电传感器采用(i,j)形式进行编号,i为光电传感器组从下至上的编号,j为光电传感器组中各光电传感器沿同一环绕方向的顺序编号;j≥2时,定义θi,j为激光发射器对准的光电传感器编号由(i,j-1)变为(i,j)时球头沿纬线方向转过的角度;i≥2时,定义 为激光发射器对准的光电传感器编号由(i-1,j)变为(i,j)时球头沿经线方向转过的角度;另外,令θ1,1=0, 除θ1,1和 以外,其余的θi,j均预先进行标定;

步骤三、当球头在球窝中转动至激光发射器发出的激光打在编号为(i,j)的光电传感器上时,球头的方位角和偏摆角分别为:

2.根据权利要求1所述一种基于空间分度定位的新型球铰链的测角方法,其特征在于:

相邻盲孔组的盲孔沿纬线方向交错布置。

3.根据权利要求1所述一种基于空间分度定位的新型球铰链的测角方法,其特征在于:

球窝包括通过螺栓连接的上球窝和下球窝。

4.根据权利要求1所述一种基于空间分度定位的新型球铰链的测角方法,其特征在于:

标定θi,j采用三坐标测量机。
