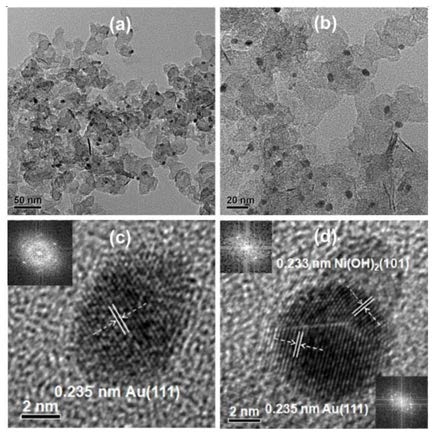

1.一种双金属催化剂间二硝基苯加氢制间硝基苯胺的应用，其特征在于，双金属催化剂以碳基材料为载体，负载Au‑过渡金属制成催化剂，记作：Au‑M/C，其中M为Ni、Cu、Co或Fe中的一种，其中Au负载量为0.1%‑8%，M含量为0.1%‑15%，包括如下制备步骤：

1）通过还原法进行制取：

首先取过渡金属盐溶于乙二醇水溶液，水与乙二醇的体积比为1:2‑7，超声分散使得二者充分混合，再加入碱性溶液，使其形成络合物，无明显沉淀，再向溶液中加入催化剂载体碳基材料，老化4‑10h，加入还原剂，转移至釜内衬充1.0MPa惰性气体，常温下充分混合15‑

24h，烘干去杂后得样品M/C；

2）通过置换法进行制取：

将所述步骤1）中制得的样品M/C置于HAuCl4乙醇水溶液中，低温条件下进行置换操作且时间为4‑10h，烘干去杂后得催化剂Au‑M/C。

2.根据权利要求1所述的一种双金属催化剂间二硝基苯加氢制间硝基苯胺的应用，其特征在于，将所述Au‑M/C放入高压反应釜中，再加入配制好的间二硝基苯甲醇溶液，先通氮气吹走空气，再通入氢气吹扫，釜内压力至2.0‑6.0MPa，反应温度120‑210˚C，反应时间0.5‑

4h，反应结束后，对混合溶液进行固液分离，分离得到的清液做气相色谱分析。

3.根据权利要求2所述的一种双金属催化剂间二硝基苯加氢制间硝基苯胺的应用，其特征在于，所述高压反应釜中的Au‑M/C催化剂质量与间二硝基苯甲醇溶液中间二硝基苯质量比为1:1‑40。

4.根据权利要求1所述的一种双金属催化剂间二硝基苯加氢制间硝基苯胺的应用，其特征在于，所述步骤1）加入的碳基材料为炭黑或碳纳米管。

5.根据权利要求1所述的一种双金属催化剂间二硝基苯加氢制间硝基苯胺的应用，其特征在于，所述步骤1）中的碱性溶液为NaOH或Na2CO3。

6.根据权利要求1所述的一种双金属催化剂间二硝基苯加氢制间硝基苯胺的应用，其特征在于，所述步骤1）中的还原剂为水合肼或硼氢化钠乙二醇溶液。
