专利号: 2019108028845
申请人: 河南职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

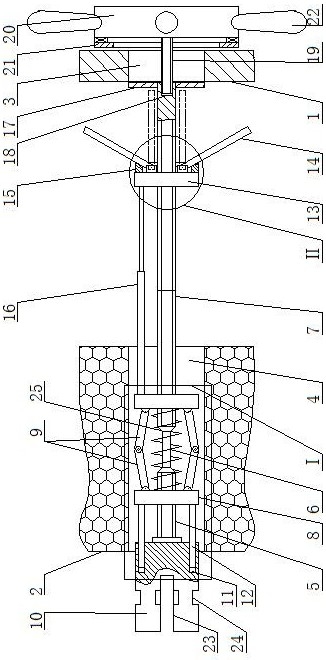

1.建筑节能复合墙体连接桥,其特征在于:包括组合钢模板(1),组合钢模板(1)的左侧设有保温板(2),组合钢模板(1)的右侧开设预留孔(3),保温板(2)的左侧通过热熔的方式开设与预留孔(3)中心线共线的通孔(4),通孔(4)的左部设有同轴的短丝杆(5),短丝杆(5)的右端固定连接同轴的连杆(6)的左端,连杆(6)的右端固定连接同轴的长丝杆(7)的左端,长丝杆(7)两端的螺纹旋向相反,短丝杆(5)与长丝杆(7)左端的螺纹旋向相反,短丝杆(5)外周的右端与长丝杆(7)外周的左端分别螺纹安装同轴的丝母(8),两个丝母(8)之间设有套装于连杆(6)外周的弹簧(25),左侧的丝母(8)的右侧与右侧的丝母(8)的左侧分别铰接连接数个均匀圆周分布的支撑杆(9)的外端,左侧的支撑杆(9)的内端分别与对应的右侧的支撑杆(9)的内端铰接连接,短丝杆(5)的左端转动连接同轴的圆柱(10)的右端,圆柱(10)的右侧开设盲孔(11),盲孔(11)内活动安装横杆(12),横杆(12)仅能够沿盲孔(11)左右移动,横杆(12)的右端与左侧的丝母(8)固定连接;长丝杆(7)外周的右侧螺纹安装同轴的螺母(13),螺母(13)的右侧通过扭簧铰接连接数个均匀圆周分布的压杆(14)的一端,螺母(13)的右侧固定连接同轴的挡环(15)的左侧,压杆(14)外周的一侧能够分别与挡环(15)右侧的斜面接触配合,右侧的丝母(8)与螺母(13)通过伸缩杆(16)固定连接,长丝杆(7)外周的右端固定安装同轴的挡泥环(17),挡泥环(17)的外周能够与预留孔(3)的内周滑动接触配合,长丝杆(7)右端的中间开设螺纹盲孔(18),螺纹盲孔(18)内螺纹安装细丝杆(19),细丝杆(19)的右端固定连接转动板(20),转动板(20)的左侧与组合钢模板(1)的右侧接触配合,丝母(8)、螺母(13)、挡泥环(17)、圆柱(10)能够分别在通孔(4)与预留孔(3)内左右移动。

2.根据权利要求1所述的建筑节能复合墙体连接桥,其特征在于:所述的转动板(20)的左侧轴承连接同轴的环形板(21)的右侧,环形板(21)的左侧能够与组合钢模板(1)的右侧接触配合。

3.根据权利要求2所述的建筑节能复合墙体连接桥,其特征在于:所述的环形板(21)的外周均匀固定安装数个手柄(22)。

4.根据权利要求1所述的建筑节能复合墙体连接桥,其特征在于:所述的预留孔(3)为螺纹通孔。

5.根据权利要求1所述的建筑节能复合墙体连接桥,其特征在于:所述的细丝杆(19)与转动板(20)为一体结构且均为不锈钢材料制造。

6.根据权利要求1所述的建筑节能复合墙体连接桥,其特征在于:所述的圆柱(10)的右端开设“+”形钢筋安装槽(23),圆柱(10)的侧面开设钢筋定位槽(24)。
