专利号: 2019108112629
申请人: 高满囡
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

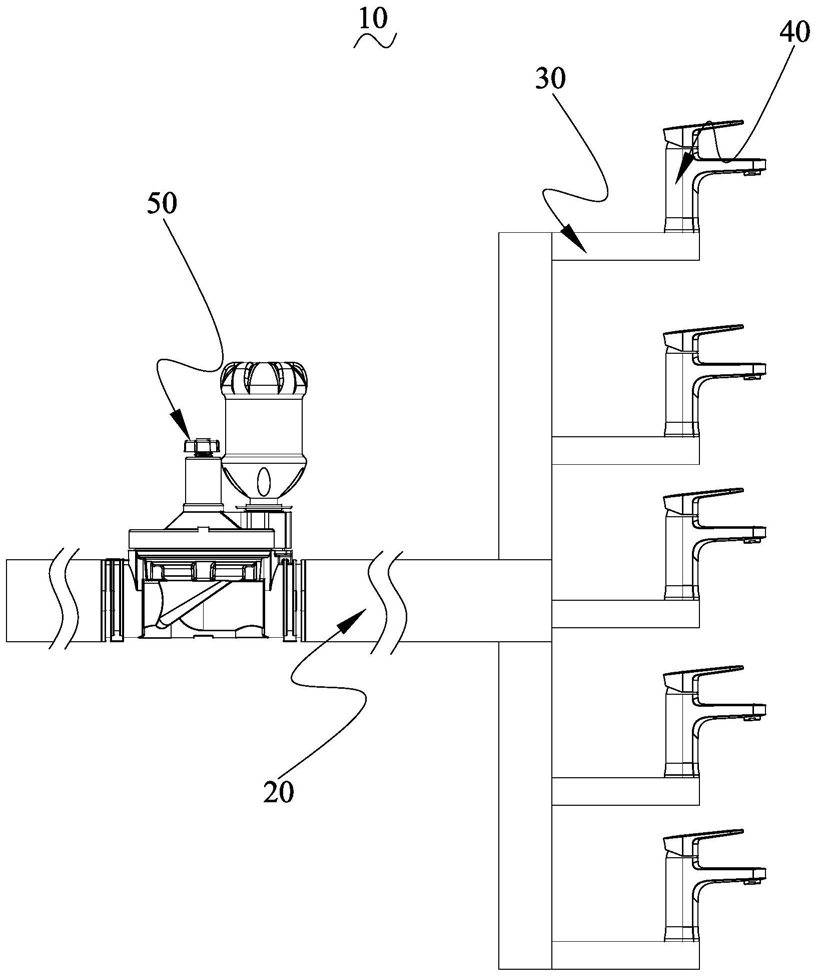

1.一种利用减压阀实现化学药剂勾兑的供水装置,其特征在于,包括主供水管道及与所述主供水管道连通的多条支流管道,每一所述支流管道的一端设有出水龙头;

所述利用减压阀实现化学药剂勾兑的供水装置还包括减压阀,所述减压阀安装于所述主供水管道上;

所述减压阀包括:阀体、盖体、进水管、出水管、膜片、调节螺杆、调压弹性件、化学药剂储存罐、化学药剂开闭结构;

所述阀体为一端开口一端封闭的中空筒体结构,所述盖体为一端开口一端封闭的中空筒体结构,所述阀体的开口端与所述盖体的开口端贴合连接,所述阀体与所述盖体之间形成水体减压腔;

所述进水管穿设所述阀体的侧壁并与所述水体减压腔贯通,所述出水管穿设所述阀体的侧壁并与所述水体减压腔贯通;

所述出水管位于所述水体减压腔内的一端形成水体减压筒,所述膜片收容于所述水体减压腔内并抵持于所述水体减压筒的端面上;

所述调节螺杆螺合于所述盖体上,所述调节螺杆一部分位于所述水体减压腔外部,一部分位于所述水体减压腔内部;所述调压弹性件抵持于所述调节螺杆和所述膜片之间;

所述盖体上开设有第一通过孔,所述出水管上开设有第二通过孔,所述第一通过孔与所述第二通过孔贯通;

所述储存罐的开口端插接于所述第一通过孔上;

所述开闭结构包括:开闭塞、杠杆;所述开闭塞活动收容于所述第一通过孔内,所述开闭塞与所述化学药剂储存罐的开口端抵接或分离;所述杠杆的中部枢接于所述盖体上,所述杠杆的一端抵持于所述膜片上,另一端与所述开闭塞连接。

2.根据权利要求1所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述阀体的开口端与所述盖体的开口端贴合连接处设有密封垫片。

3.根据权利要求2所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述密封垫片为O型胶圈结构。

4.根据权利要求1所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述进水管的一端开设有螺纹结构,所述出水管的一端开设有螺纹结构。

5.根据权利要求1所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述调节螺杆位于所述水体减压腔外部的一端设有旋钮结构。

6.根据权利要求5所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述调压弹性件为弹簧结构。

7.根据权利要求1所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述第一通过孔为圆形通孔,所述第二通过孔为圆形通孔。

8.根据权利要求1所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述膜片为半球形弹性胶片结构。

9.根据权利要求1所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述开闭塞为圆台形木塞结构。

10.根据权利要求1所述的利用减压阀实现化学药剂勾兑的供水装置,其特征在于,所述开闭塞为圆台形胶塞结构。
