专利号: 2019108129653
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

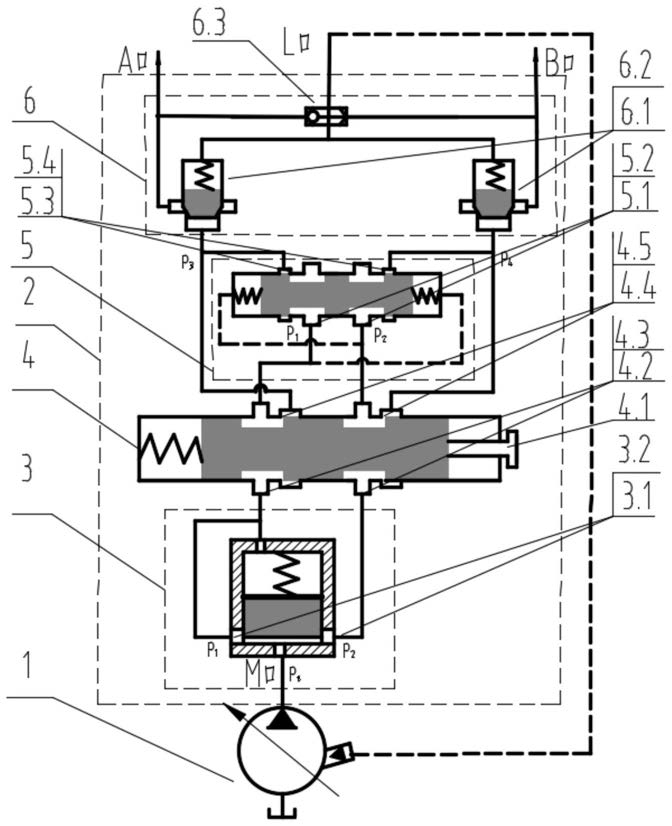

1.一种抗偏载可调速同步阀,与负载敏感变量泵(1)管路连接,其特征在于:它包括包括分流检测单元(3)、流量调节单元(4)、流量补偿单元(5)、压力补偿反馈单元(6);其中分流检测单元(3)、流量调节单元(4)、压力补偿反馈单元(6)依次相互连接,流量调节单元(4)两端的管路上并联有流量补偿单元(5),压力补偿反馈单元(6)两端通过管路连接负载;

其中分流检测单元(3)为定差减压阀,所述定差减压阀包括阀芯和阀套,阀芯将阀套分成弹簧腔和无弹簧腔,其中一个腔体中设有弹簧并构成弹簧腔,另一个腔体中没有弹簧构成无弹簧腔,无弹簧腔部分的阀套上开有进油口M,进油口M与负载敏感变量泵(1)的管路连接,无弹簧腔体的左右两侧的同一水平上设有两个作为流量检测口的节流口,弹簧腔部分的阀套上设有油口,阀芯在负载敏感变量泵(1)输出的高压油作用下克服弹簧弹力从而推动阀芯在阀套内滑动,阀芯在阀套的两个节流油口之间构成开度始终相等的左流量检测口(3.1)和右流量检测口(3.2),左流量检测口(3.1)通过管路与弹簧腔连接,并将高压油倒入弹簧强并将压力反馈到阀芯,使左检测口的压降保持为恒值,左流量检测口(3.1)的压力为P1右流量检测口(3.2)的压力为P2;

所述流量调节单元(4)是阀口开度相同的两路节流阀,两路节流阀包括阀芯和阀套,其中阀芯设置在阀套中间,阀芯一端与阀套之间设有弹簧、另一端连接有驱动装置(4.1),两路节流阀设置有左可控进油口(4.2)、右可控进油口(4.3)、左可控节流口(4.4)和右可控节流口(4.5),其中左可控进油口(4.2)、右可控进油口(4.3)分别与分流检测单元(3)中左流量检测口(3.1)和右流量检测口(3.2)管路连接;左可控节流口(4.4)和右可控节流口(4.5)分别与流量补偿单元(5)管路连接,左可控节流口(4.4)和右可控节流口(4.5)由同一根阀芯控制,阀芯在驱动装置(4.1)的驱动下移动,以改变左可控节流口(4.4)和右可控节流口(4.5)的开度,从而调节同步的速度;

所述流量补偿单元(5)为液控方向节流阀,液控方向节流阀包括阀芯和阀套,阀芯的两端分别与阀套之间设有弹簧,弹簧作用在阀芯两端使阀芯对中,并在阀套的左右两腔形成左弹簧腔和右弹簧腔,设置左补偿进油口(5.1)、右补偿进油口(5.2)、左补偿节流口(5.3)、右补偿节流口(5.4),左补偿进油口(5.1)与右弹簧腔管路连接,右补偿进油口(5.2)与左弹簧腔管路连接,和流量调节单元(4)的左可控节流口(4.4)和右可控节流口(4.5)分别与左补偿进油口(5.1)、右补偿进油口(5.2)管路连接,阀芯在压力P1和压力P2的压力差作用下运动,从而改变左补偿进油口(5.1)和右补偿进油口(5.2)的大小,使左流量检测口(3.1)的压力P1和右流量检测口(3.2)的压力P2相等,从而保证左右两支路的流量相等;

所述压力补偿反馈单元(6)包括并排设置的左压力补偿阀(6.1)和右压力补偿阀(6.2),左压力补偿阀(6.1)和右压力补偿阀(6.2)的进油口分别与流量调节单元(4)的左可控节流口(4.4)和右可控节流口(4.5)管路连接,左压力补偿阀(6.1)上设有出油口A,右压力补偿阀(6.2)上设有出油口B,出油口A和出油口B分别通过管路连接负载,以补偿负载偏差,增强抗偏载的能力;出油口A和出油口B之间并联有梭阀(6.3),梭阀(6.3)上设有两个进油口和两个出油口,梭阀(6.3)的两进油口分别连接两外负载,而梭阀(6.3)的两个出油口分别与左压力补偿阀(6.1)和右压力补偿阀(6.2)的液控口管路连接,并将最高压力反馈到左压力补偿阀(6.1)、右压力补偿阀(6.2)和负载敏感变量泵(1)。

2.根据权利要求1所述的抗偏载可调速同步阀,其特征在于:所述驱动装置(4.1)包括手动、液动、比例电磁铁驱动中的一种,左压力补偿阀(6.1)和右压力补偿阀(6.2)的型号是BLF10。

3.一种使用权利要求1所述抗偏载可调速同步阀的同步控制系统,其特征在于:它包括负载敏感变量泵(1)、所述抗偏载可调速同步阀(2)、两组换向阀(7)和液压缸(8),负载敏感变量泵(1)的出口与抗偏载可调速同步阀(2)的进口管连接,两组换向阀(7)和液压缸(8)分别与偏载可调速同步阀(2)中的左压力补偿阀(6.1)和右压力补偿阀(6.2)的出口管连接,梭阀(6.3)采集最高负载压力,并反馈到负载敏感变量泵(1),负载敏感变量泵(1)根据负载需求输出响应的压力和流量,以提高同步系统的液压效率。

4.根据权利要求3所述的同步控制系统,其特征在于:最高负载压力反馈方式包括液压反馈、电反馈中的一种。

5.一种使用权利要求1所述抗偏载可调速同步阀的工作方法,其特征在于步骤包括:分流检测、流量调节、流量补偿、压力补偿反馈四个环节,以实现高精度的等量分流;

具体过程为:高压油液经分流检测单元(3)一分为二,利用左流量检测口(3.1)和右流量检测口(3.2)获取左右两支路的流量Q1和流量Q2,并将该流量信号转化为压力P1的信号和压力P2的信号;分流后的油液同时进入流量调节单元(4)和流量补偿器单元(5);人为调节流量调节单元(4)的节流口开度,可调节同步的流量及速度;

压力P1和压力P2作用于流量补偿器单元(5)阀芯的两端以推动阀芯移动,改变左补偿节流口(5.3)和右补偿节流口(5.4)的开度,进而调节两支路的液阻大小,以补偿两支路的流量偏差,使P1=P2,Q1=Q2;左右支路油液经压力补偿反馈单元(6)进入左右负载,利用左压力补偿阀(6.1)和右压力补偿阀(6.2)补偿负载偏差,提高同步阀的抗偏载能力,同时利用梭阀(6.3)检测并反馈负载的最高压力。
