专利号: 2019108153652
申请人: 徐州轩科农业机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

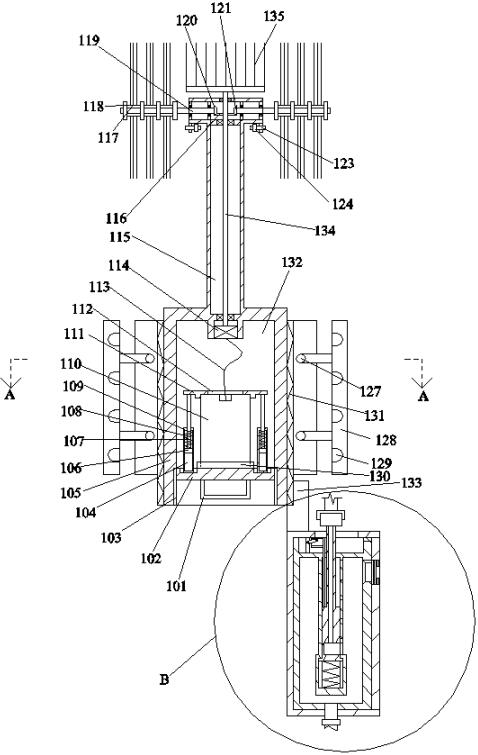

1.一种厨房油烟机清洗刷装置,包括安装箱体,所述安装箱体上侧设置有用于进行刷动清洁的刷动装置,所述安装箱体内设置有开口朝下的筒腔,所述筒腔左右端壁内连通设置有对称的滑槽,所述滑槽之间设置有对刷动装置进行供电的电源夹持装置,所述安装箱体外表面固设有防滑垫,所述安装箱体外侧设置有对称的且便于人员将设备进行夹持工作的手部夹持装置,所述安装箱体右端面设置有向刷动装置提供清洗剂的溶剂提供装置。2.根据权利要求1所述的一种厨房油烟机清洗刷装置,其特征在于:刷动装置包括设置于所述安装箱体内的马达,所述筒腔上方设置有位于所述安装箱体内的内腔,所述内腔上方设置有位于所述安装箱体内的配合腔,所述配合腔下方设置有与所述安装箱体固定且对称的喷液管,所述喷液管内连通设置有内阀,所述内腔和配合腔内设置有自动刷动的刷动组件。3.根据权利要求2所述的一种厨房油烟机清洗刷装置,其特征在于:刷动组件包括固设于所述内腔下端壁的马达,所述马达内动力连接设置有延伸转动轴,所述延伸转动轴转动的贯穿所述内腔并伸入到所述配合腔内,所述内腔转动的贯穿所述配合腔和安装箱体,所述延伸转动轴外表面固设有主动锥齿轮,所述主动锥齿轮左右侧啮合设置有对称的啮合锥齿轮,远离所述主动锥齿轮的所述啮合锥齿轮端面固设有旋转轴,所述旋转轴转动的贯穿所述配合腔并向外延伸,所述延伸转动轴上端面固设有顶部刷子,所述旋转轴外表面设置有便于拆卸且便于清洁的装卡清洗结构。4.根据权利要求3所述的一种厨房油烟机清洗刷装置,其特征在于:装卡清洗结构包括与所述旋转轴螺纹配合连接的若干内螺纹块,所述内螺纹块之间装卡固定设置有刷动刷子。5.根据权利要求1所述的一种厨房油烟机清洗刷装置,其特征在于:电源夹持装置包括与所述滑槽装卡配合连接的底座,所述底座下端面固设有把手,所述底座上端面固设有底部安装架,所述底部安装架内装卡设置有储电池,所述储电池内电连接设置有导线,所述导线与所述马达电连接,所述储电池与所述底部安装架之间设置有将所述储电池弹性固定的弹性固定组件。6.根据权利要求5所述的一种厨房油烟机清洗刷装置,其特征在于:弹性固定组件包括与所述底座固定且左右对称的安装筒,所述安装筒内设置有弹簧腔,所述弹簧腔内滑动的设置有滑动板,所述滑动板上端面固设有滑轴,所述滑轴滑动的贯穿所述弹簧腔和安装筒并向上延伸,所述滑动板与所述弹簧腔上端壁之间弹性设置有连接弹簧,所述滑轴上端面固设有顶部夹持板,所述顶部夹持板内设置有上下贯穿的容腔,所述导线穿过所述容腔,所述顶部夹持板与所述储电池相抵固定。7.根据权利要求1所述的一种厨房油烟机清洗刷装置,其特征在于:手部夹持装置包括设置于所述安装箱体内且对称的弹性带,所述弹性带采用弹性材料制作,所述弹性带一端固设有弧形板,所述弧形板内设置有若干开口的环形腔。8.根据权利要求1所述的一种厨房油烟机清洗刷装置,其特征在于:溶剂提供装置包括与所述安装箱体固定的中间固定板,所述中间固定板下端面固设有底部箱体,所述底部箱体内设置有箱体内腔,所述箱体内腔上端壁内连通设置有顶部开口腔,所述顶部开口腔与外部空间连通,所述顶部开口腔和箱体内腔内设置有用于提供清洗溶剂的溶剂混合组件。9.根据权利要求8所述的一种厨房油烟机清洗刷装置,其特征在于:溶剂混合组件包括

与所述箱体内腔装卡固定的内置箱,所述内置箱内设置有溶剂腔,所述溶剂腔上方设置有位于所述内置箱内的箱体内腔,所述箱体内腔开口设置,所述溶剂腔之间的所述内置箱内设置有储存液体腔,所述储存液体腔内连通设置有通过腔,所述通过腔与所述溶剂腔连通,所述溶剂腔右端壁内连通时候有穿腔,所述穿腔右侧连通设置有位于所述底部箱体内的锁紧塞,所述锁紧塞与所述底部箱体螺纹配合连接,所述溶剂腔下端壁内连通设置有底部液体管,所述底部液体管与外部空间的水泵连通,所述底部液体管内连通设置有底部连接阀门,所述底部液体管内设置有采用弹性的方式控制溶剂挤出的挤出结构。10.根据权利要求9所述的一种厨房油烟机清洗刷装置,其特征在于:挤出结构包括与所述储存液体腔两侧端壁连通且对称的配合槽,所述缓冲弹簧内设置有液体管,所述液体管穿过所述顶部开口腔,所述液体管左右端面固设有对称的导向块,所述导向块与所述溶剂腔滑动配合连接,所述液体管与所述储存液体腔下端壁之间弹性设置有缓冲弹簧,所述液体管内设置有开口的传液腔,所述传液腔上端壁内连通设置有导液腔,所述液体管上端面设置有顶部导管,所述顶部导管与所述导液腔连通,所述导液腔与所述喷液管连通,所述箱体内腔下端壁固设有中间板,所述中间板内转动的设置有旋转推块,所述旋转推块上下侧设置有对称的且与所述液体管固定的平行板。
