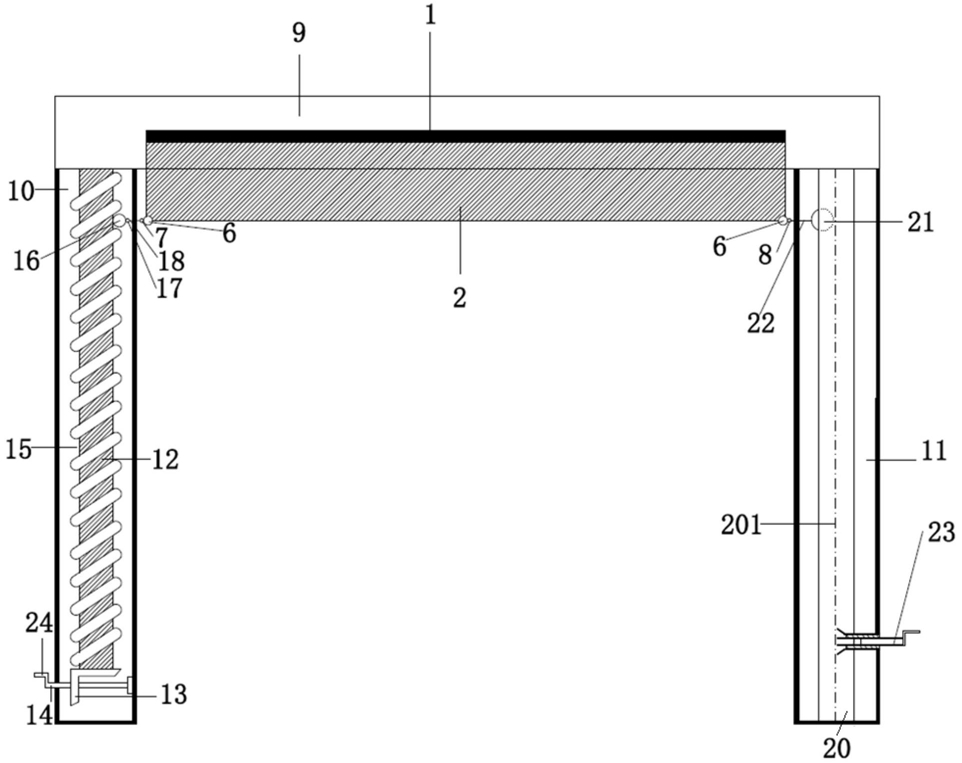

1.可作为避难所的园林组合结构，包括立柱和中空顶(9)，中空顶(9)设置于立柱上，其特征在于：

中空顶(9)内设置有卷筒(1)，卷筒(1)上缠绕有侧部围护件(2)，卷筒(1)和卷筒的旋转轴之间设置有卷簧；

立柱为中空结构，立柱包括两根主动立柱(10)和两根从动立柱(11)；两根主动立柱(10)和两根从动立柱(11)分别设置在水平面呈矩形的四个角点处，其中两根主动立柱(10)位于矩形一条边的同侧两个角点，两根从动立柱(11)位于对边同侧的两个角点；主动立柱(10)和从动立柱(11)之间具有侧部围护件(2)；

主动立柱(10)内设置有手动驱动装置，所述手动驱动装置能驱动侧部围护件(2)向下展开或向上回缩。

2.根据权利要求1所述的可作为避难所的园林组合结构，其特征在于：

侧部围护件(2)的下部设置有支撑轴(6)，支撑轴(6)的两端分别固定有万向铰接件I(7)和固定件(8)；

相邻的两根主动立柱(10)之间和相邻的两根从动立柱(11)之间分别设置有前部卷轴(3)和后部卷轴(4)；前部卷轴(3)和后部卷轴(4)上都缠绕有挡风件(5)；

所述手动驱动装置包括在主动立柱(10)内转动设置的螺旋驱动杆(12)、伞状齿轮组(13)、转轴II(14)和手摇杆(24)；所述伞状齿轮组(13)是由旋转轴呈90°相互啮合的两旋转伞齿轮构成；螺旋驱动杆(12)的下端设置有伞状齿轮组(13)，伞状齿轮组(13)上设置有转轴II(14)；转轴II(14)伸出主动立柱(10)，转轴II(14)上固定有手摇杆(24)；螺旋驱动杆(12)上设置有螺旋凹槽(15)；螺旋凹槽(15)内设置有主动滚球(16)，主动滚球(16)上固定有万向铰接件II(17)；万向铰接件I(7)和万向铰接件II(17)通过传动杆I(18)连接；主动立柱(10)上竖直设置有通长缝(19)，传动杆I(18)穿过通长缝(19)；

从动立柱(11)内设置有竖直轨道(20)；竖直轨道(20)包括轨道部(201)和支持部(202)；轨道部(201)内设置有从动滚球(21)；从动滚球(21)与固定件(8)通过传动杆II(22)固定连接；从动立柱(11)和竖直轨道(20)下部设置有孔，孔内安装有从动滚球固定件(23)；

从动滚球固定件(23)包括具有内螺纹的套筒部(231)和可与套筒部(231)螺接的转动部(232)，转动部(232)具有外螺纹，转动部(232)螺接于套筒部(231)内，转动部(232)上固定有转动手柄(233)，套筒部(231)的顶部设置有喇叭口形的导向面(234)，转动部(232)的顶端设置有从动滚球(21)的限位件(235)，限位件(235)与转动部(232)转动连接，限位件(235)与转动部(232)之间斜向设置具有预压力的卡簧(236)，导向面(234)的外表面与轨道部(201)的底面平齐。

3.根据权利要求2所述的可作为避难所的园林组合结构，其特征在于：主动滚球(16)的半径长度为R，螺旋凹槽(15)的深度为H，R

4.根据权利要求3所述的可作为避难所的园林组合结构，其特征在于：转动部(232)的直径小于从动滚球(21)的直径。

5.根据权利要求2-4中任一权利要求所述的可作为避难所的园林组合结构，其特征在于：

其具有两种使用状态：避难所状态和非避难所状态。

6.根据权利要求5所述的可作为避难所的园林组合结构，其特征在于：

当使用避难所状态时，手摇杆(24)顺时针转动，带动转轴II(14)转动，伞状齿轮组(13)运动，带动螺旋驱动杆(12)顺时针旋转，进而主动滚球(16)沿着螺旋凹槽(15)下移，随着主动滚球(16)的下移，与其连接的万向铰接件II(17)、传动杆I(18)和万向铰接件I(7)带动主动立柱(10)侧的支撑轴(6)下移，从动立柱(11)侧的支撑轴(6)也下移，通过固定件(8)和传动杆II(22)带动从动滚球(21)沿着竖直轨道(20)下移；

当侧部围护件(2)展开到需求位置时，停止转动手摇杆(24)，然后旋转转动手柄(233)，转动部(232)的外螺纹与套筒部(231)的内螺纹啮合，随着转动部(232)的转动，转动部(232)向外移动，在被压卡簧(236)的联合作用下枢转其上的限位件(235)沿着导向面(234)扭出，限位件(235)将从动滚球(21)卡住，完成侧部围护件(2)的安装。

7.根据权利要求6所述的可作为避难所的园林组合结构，其特征在于：

完成侧部围护件(2)的安装后，分别从前部卷轴(3)和后部卷轴(4)上将挡风件(5)拉下，将挡风件(5)下部的挂钩穿过地面挂环使其固定。

8.根据权利要求7所述的可作为避难所的园林组合结构，其特征在于：

当使用非避难所状态时，将挡风件(5)下部的挂钩从地面挂环上分离，挡风件(5)回卷到前部卷轴(3)和后部卷轴(4)上，然后旋转转动手柄(233)，转动部(232)的外螺纹与套筒部(231)的内螺纹啮合，随着转动部(232)的转动，转动部(232)向内移动，其上的限位件(235)沿着导向面(234)扭进套筒部(231)内，压簧(236)被压缩，从动滚球(21)从限位件(235)中滚回至竖直轨道(20)内，手摇杆(24)逆时针转动，进而带动转轴II(14)转动，伞状齿轮组(13)运动，带动螺旋驱动杆(12)逆时针旋转，进而主动滚球(16)沿着螺旋凹槽(15)上移，同时侧部围护件(2)在卷筒(1)和卷筒的旋转轴之间设置的卷簧的作用下回缩缠回卷筒上，随着主动滚球(16)的上移，与其连接的万向铰接件II(17)、传动杆I(18)和万向铰接件I(7)带动主动立柱(10)侧的支撑轴(6)上移，从动立柱(11)侧的支撑轴(6)也上移，通过固定件(8)和传动杆II(22)带动从动滚球(21)沿着竖直轨道(20)上移，当侧部围护件(2)回缩到需求位置时，停止转动手摇杆(24)。
