专利号: 2019108169627
申请人: 嵊州市万睿科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

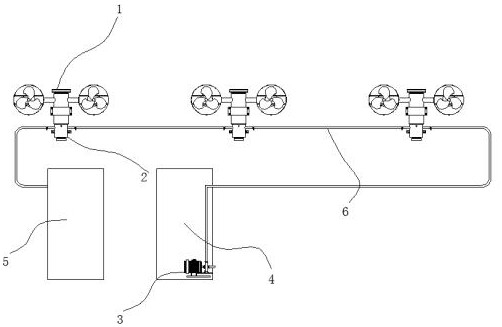

1.一种环保空气净化器,其特征在于:包括多个进风装置,以及配合每个所述进风装置的过滤装置,还包括给所述过滤装置集中供水的水泵,以及储存水的储水罐,以及回收水的回水箱;进风装置包括一竖向设置的管件,在所述管件的外壁处设置有滑套,所述滑套与墙体之间配合有螺丝,所述管件可沿着所述滑套的轴向滑移,所述管件的上端贯通,下端加工有芯部,所述芯部的底部端面上均布有通风孔,在所述管件的内部填充有过滤棉,在所述管件的上端螺纹连接有端盖,在所述管件的外壁处设置有两根进风管,所述进风管远离所述管件的那一端处法兰连接有一进风风机;所述过滤装置包括杯座,所述杯座的外壁处注塑形成有进水管和出水管,所述杯座的外壁处设置有一排气孔,所述排气孔的高度高于所述进水管和出水管的高度,在所述杯座的底部设置有排污口,在所述排污口内螺纹连接有第一端盖,在所述杯座的外壁处设置有两个直角连接件,所述直角连接件与墙体之间配合有第一螺丝;所述芯部向下插入至所述杯座内,在所述芯部的外壁处套设有一橡胶材质的密封圈,所述密封圈被夹设在所述管件和所述杯座之间,所述芯部与所述杯座内壁之间过渡配合,所述芯部的下端面的高度高于所述排气孔的高度;相邻的两个过滤装置之间装配有软管,软管的一端对接其中一个过滤装置的出水管,软管的另一端对接另一个过滤装置的进水管,通过软管将多个过滤装置之间串联,使得杯座内的水始终处于与出水管的高度持平,所述水泵为外置式的水泵,水泵的进水位置与所述储水罐之间相接,水泵的出水位置通过软管与过滤装置的进水管对接,所述回水箱通过软管与过滤装置的出水管对接;

在安装时,多个所述杯座处于同一水平高度。

2.根据权利要求1所述的环保空气净化器,其特征在于:在所述管件的内壁处设置有一隔板,在所述管件的内壁处注塑形成有配合所述隔板的插槽,插槽的下端封闭,上端向上贯穿所述管件,所述隔板分隔在两根所述进风管之间,所述过滤棉位于所述隔板的下方。

3.根据权利要求1所述的环保空气净化器,其特征在于:在所述储水罐和所述回水箱之间焊接有回流管。

4.根据权利要求3所述的环保空气净化器,其特征在于:在所述回流管内填充有过滤棉。
