专利号: 2019108208161
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 玻璃;矿棉或渣棉
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种红蓝光双发射玻璃陶瓷转光器件,其特征在于,其包括:低熔点玻璃基质和分散于所述低熔点玻璃基质中的红蓝光双发射荧光粉;其中:所述红蓝光双发射荧光粉是选自如下分子式荧光粉中的一种或几种:(Ba,Sr)3MgSi2O8:Eu2+,Mn2+、

SrMgB6O11:Eu2+,Mn2+、

KCaY(PO4)2:Eu2+,Mn2+、

和SrMg2(PO4)2:Eu2+,Mn2+;

2+ 2+

其中,在所述红蓝光双发射荧光粉中的Mn /Eu 摩尔比=1-16:1-8;

且Eu2+掺杂摩尔浓度为1-8%;Mn2+掺杂摩尔浓度为1-16%;

所述低熔点玻璃基质为选自含锌或碱土金属添加剂的无铅系的SiO2-R2O-Al2O3、Te2O3-Sb2O3-La2O3及Sn-F-P-O系低熔点玻璃基质;其中,R=Li、Na、K。

2.根据权利要求1所述的红蓝光双发射玻璃陶瓷转光器件,其特征在于,所述红蓝光双发射玻璃陶瓷转光器件为圆形片状或方形片状,厚度为0.5-2.2mm;或者,所述红蓝光双发射玻璃陶瓷转光器件为弧度小于90°的球面片体,厚度为0.5-2.5mm。

3.根据权利要求1所述的红蓝光双发射玻璃陶瓷转光器件,其特征在于,在所述转光器件中,所述红蓝光双发射荧光粉的质量百分数为1-25%,余量为所述低熔点玻璃基质。

4.根据权利要求3所述的红蓝光双发射玻璃陶瓷转光器件,其特征在于,在所述转光器件中,当所述红蓝光双发射荧光粉为(Ba,Sr)3MgSi2O8:Eu2+,Mn2+荧光粉时,其与低熔点玻璃基质的质量比为1-7:99-93;

当所述红蓝光双发射荧光粉为SrMgB6O11:Eu2+,Mn2+荧光粉时,其与低熔点玻璃基质的质量百分比为1-25:99-75;

当所述红蓝光双发射荧光粉为KCaY(PO4)2:Eu2+,Mn2+荧光粉时,其与低熔点玻璃基质的质量百分比为1.0-20.0:99.0-80.0;

当所述红蓝光双发射荧光粉为SrMg2(PO4)2:Eu2+,Mn2+荧光粉时,其与低熔点玻璃粉的质量百分比为1.0-15.0:99.0-85.0。

5.根据权利要求1-4任一项所述的红蓝光双发射玻璃陶瓷转光器件,其特征在于,所述红蓝光双发射荧光粉为(Ba,Sr)3MgSi2O8:Eu2+,Mn2+荧光粉;所述低熔点玻璃基质为SiO2-R2O-Al2O3系低熔点玻璃基质;其中,R=Li、Na、K。

6.一种红蓝光双发射玻璃陶瓷转光器件的制备方法,其特征在于,所述方法为以下方法之一:方法一:熔融固化法:将红蓝光双发射荧光粉与低熔点玻璃粉研磨混匀成混合料,把混合料置于刚玉坩埚中在450-750℃条件下加热至熔融状态,在熔融状态下倒入预热模具中固化成型,随后150-350℃条件下退火成型;

方法二:低温共烧结法:将红蓝光双发射荧光粉与低熔点玻璃粉研磨混匀成混合料,压制成块状后在450-600℃和还原气氛条件下烧结成型、冷却;

上述红蓝光双发射荧光粉是选自如下分子式荧光粉中的一种或几种:(Ba,Sr)3MgSi2O8:Eu2+,Mn2+、

SrMgB6O11:Eu2+,Mn2+、

KCaY(PO4)2:Eu2+,Mn2+、

和SrMg2(PO4)2:Eu2+,Mn2+;

其中,在所述红蓝光双发射荧光粉中的Mn2+/Eu2+摩尔比=1-16:1-8;

且Eu2+掺杂摩尔浓度为1-8%;Mn2+掺杂摩尔浓度为1-16%;

所述低熔点玻璃粉为选自含锌或碱土金属添加剂的无铅系的SiO2-R2O-Al2O3、Te2O3-Sb2O3-La2O3及Sn-F-P-O系低熔点玻璃粉;其中,R=Li、Na、K。

7.根据权利要求6所述的制备方法,其特征在于,所述低熔点玻璃粉可按如下步骤制得:按选取的配方称取相应原料,研磨混匀后置于刚玉坩埚中在1000-1400℃条件下保温

30-60min,得到玻璃熔融液,倒入水中淬火变成玻璃熔块,进而将玻璃熔块粉碎研磨成粒径

500目以下的玻璃粉体;

其中,所述SiO2-R2O-Al2O3(R=Li、Na、K)系低熔点玻璃粉的原料组成为:40-70摩尔份的SiO2,10-40摩尔份的R2O(R=Li、Na、K),5-15摩尔份的Al2O3,15-25摩尔份的ZnO,4-8摩尔份的CaO;

其中,所述Te2O3-Sb2O3-La2O3系低熔点玻璃粉的原料组成为:5-30摩尔份的Te2O3,10-30摩尔份的Sb2O3,0-10摩尔份的La2O3,10-30摩尔份的B2O3,10-25摩尔份的ZnO,5-20摩尔份的Na2O,0-10摩尔份的BaO。

8.根据权利要求7所述的制备方法,其特征在于,所述低熔点玻璃粉的玻璃化转变温度不应超过600℃或熔融温度不应超过750℃;和/或所述Te2O3-Sb2O3-La2O3系低熔点玻璃粉的原料组成中,Te2O3与La2O3的质量百分比之和不超过50%,以减少对荧光粉的侵蚀。

9.根据权利要求6所述的制备方法,其特征在于,所述红蓝光双发射荧光粉可分别按如下步骤制得:(Ba,Sr)3MgSi2O8:Eu2+,Mn2+荧光粉:按分子式中的各元素化学计量数之比,称取BaCO3、SrCO3、MgO、SiO2、Eu2O3和MnCO3粉末原料,将前述粉末原料混匀并添加占粉末原料重量比为

3%的NH4Cl助熔剂,在1200-1300℃及还原气氛条件下反应4-10小时后自然冷却,取出研磨成粉;

SrMgB6O11:Eu2+,Mn2+荧光粉:按分子式中的各元素化学计量数之比,称取SrCO3、MgO、H3BO3、Eu2O3和MnCO3粉末原料,将前述粉末原料混匀,在800-900℃及还原气氛条件下反应1-

3小时后自然冷却,取出研磨成粉再置于850-950℃及还原气氛条件下反应2-5小时,降温速率为3-5℃/min,冷却后取出研磨成粉;

KCaY(PO4)2:Eu2+,Mn2+荧光粉:按分子式中的各元素化学计量数之比,称取K2CO3、CaCO3、Y2O3、NH4H2PO4、Eu2O3和MnCO3粉末原料,将前述粉末原料混匀,在600-700℃及还原气氛条件下反应2-4小时后自然冷却,取出研磨成粉,再置于1200-1300℃及还原气氛条件下反应6-

10小时后自然冷却,取出研磨成粉即可。

SrMg2(PO4)2:Eu2+,Mn2+荧光粉:按分子式中的各元素化学计量数之比,称取SrCO3、MgO、NH4H2PO4、Eu2O3和MnCO3粉末原料,将前述粉末原料混匀,在500-700℃及还原气氛条件下反应2-4小时后自然冷却,取出研磨成粉,再置于1000-1100℃及还原气氛条件下反应4-6小时后自然冷却,取出研磨成粉。

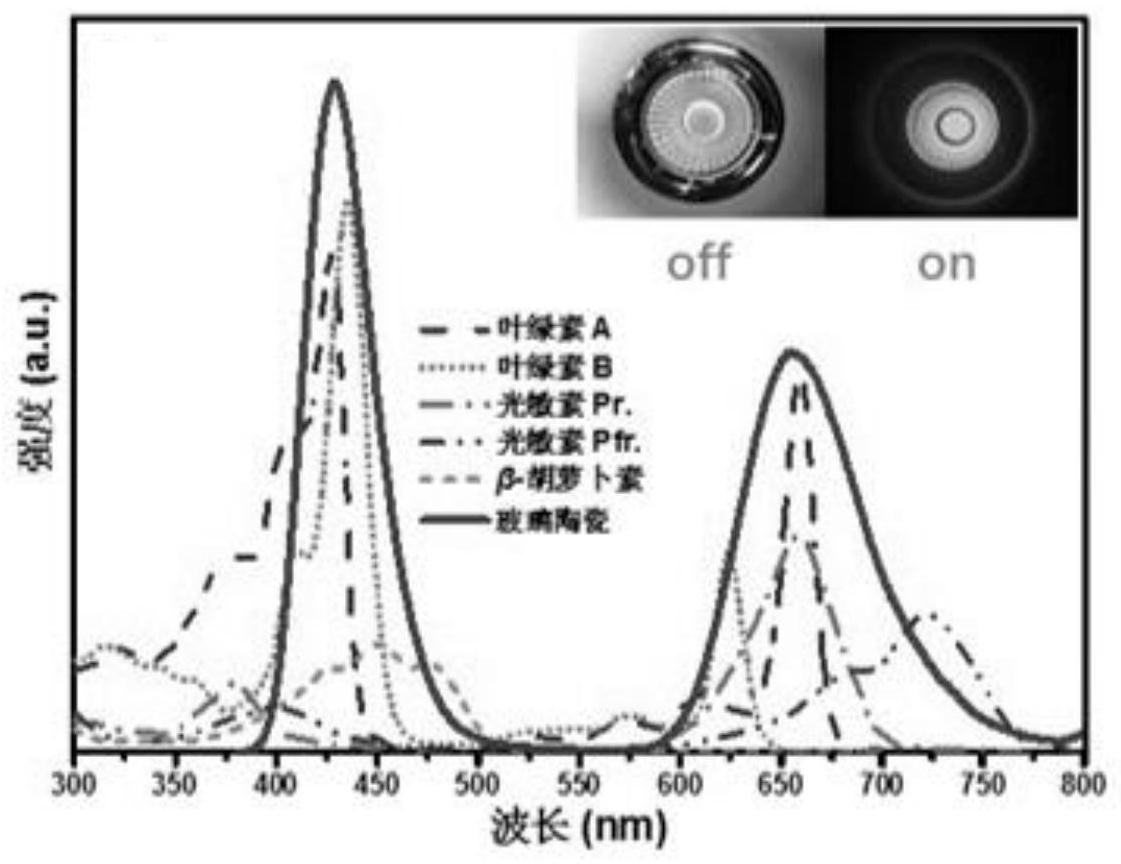

10.一种园艺照明灯,其特征在于包含:

近紫外LED芯片;以及

权利要求1-5任一项所述的红蓝光双发射玻璃陶瓷转光器件或权利要求6-9任一项所述的制备方法制得的红蓝光双发射玻璃陶瓷转光器件;

所述红蓝光双发射玻璃陶瓷转光器件安装在近紫外LED芯片的光线发射方向上。
