专利号: 2019108214637
申请人: 绍兴市华获智能装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

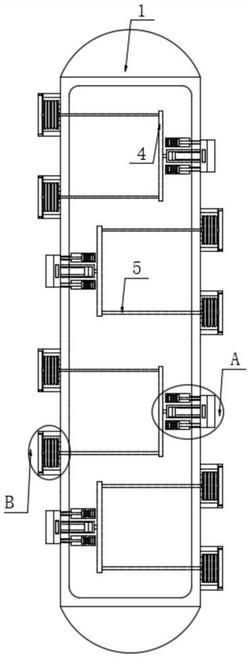

1.一种小型船舶防侧翻结构,包括船体(1),其特征在于,所述船体(1)的左右两侧均安装有两个气筒(2),四个所述气筒(2)均由筒身、拉杆以及气嘴一(3)组成,每个所述拉杆上均固定安装有一个撞击板(13),所述船体(1)的内部固定安装有四个分气管(4)以及八个分气支管(5),且分气管(4)与相应的两个分气支管(5)连通,且气嘴一(3)分别与相应的分气管(4)连通;

所述船体(1)的左右两侧均固定安装有四个放置座(6),且放置座(6)均采用两端连通的中空结构,所述船体(1)的外壁通过固定块(7)固定安装有多个褶皱式气囊(8),且褶皱式气囊(8)分别位于相应的放置座(6)内,每个所述褶皱式气囊(8)均包含一个气嘴二(9)以及一个气嘴三(10),且气嘴二(9)与相应的分气支管(5)连通,每个所述放置座(6)远离船体(1)的一端均安装有遮挡机构;

所述船体(1)的内部开设有多个阶梯槽(14),每个所述阶梯槽(14)的内部均固定安装有复位弹簧(15),所述复位弹簧(15)上抵设有移动块(16),所述移动块(16)远离复位弹簧(15)的一侧固定安装有移动杆(17),每个所述气筒(2)远离撞击板(13)的一侧均固定安装有两个移动杆(17),且移动杆(17)远离气筒(2)的一端分别固定安装在相应的移动块(16)上,所述船体(1)与气筒(2)之间设有固定机构。

2.根据权利要求1所述的一种小型船舶防侧翻结构,其特征在于,每个所述遮挡机构均由两个安装块(11)、一个转轴(21)以及一个遮挡板(12)组成,所述安装块(11)固定在相应放置座(6)的两侧,所述遮挡板(12)通过转轴(21)转动连接在相应两安装块(11)之间。

3.根据权利要求1所述的一种小型船舶防侧翻结构,其特征在于,每个所述固定机构均由一个固定通孔(18)、一个固定板(19)以及一个条形安装板(20)组成,每个所述拉杆上均开设有一个固定通孔(18),每个所述拉杆的上表面均放置有一个条形安装板(20),每个所述条形安装板(20)的下端均固定安装有一个固定板(19),且固定板(19)的下端穿过相应的固定通孔(18)。

4.根据权利要求3所述的一种小型船舶防侧翻结构,其特征在于,所述船体(1)上开设有多个放置槽(22),且放置槽(22)的上端部分槽深小于条形安装板(20)的厚度,且放置槽(22)下端部分的槽深等于固定板(19)的长度。

5.根据权利要求1所述的一种小型船舶防侧翻结构,其特征在于,所述船体(1)的左右两侧均设有一条吃水线(23),且放置座(6)下端所处高度与吃水线(23)处于同一高度。

6.根据权利要求1所述的一种小型船舶防侧翻结构,其特征在于,所述放置座(6)上开设有多个透气孔。
