专利号: 2019108246407
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

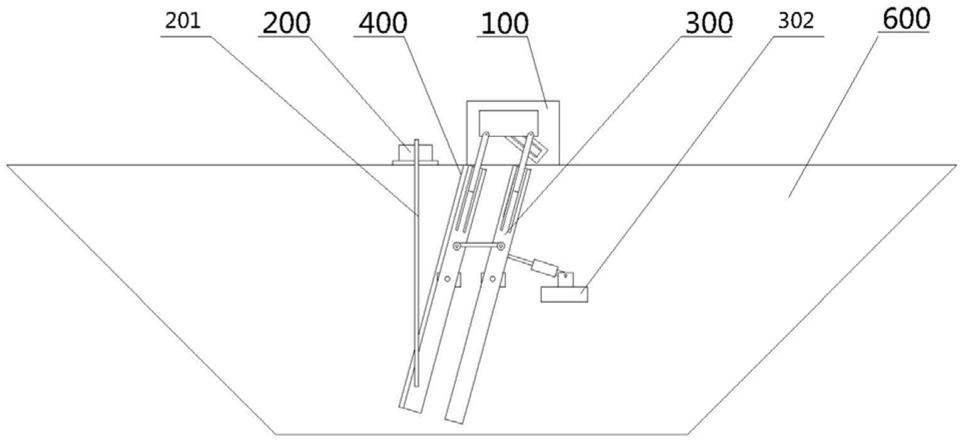

1.一种船舷专用登船梯,包括安装在船舶(600)上的固定平台(100),安装在固定平台(100)上且可调节倾斜角度的支撑装置(300),安装在船舶(600)上的卷扬机(200),一端安装在卷扬机(200)的卷绕轴上且另一端安装在支撑装置(300)上的牵引绳(201),安装在支撑装置(300)上用于乘客通行的步梯装置(400),转动地安装在步梯装置(400)底部且用于连接步梯装置(400)与码头的踏板(511)结构(500),且特征在于:所述步梯装置(400)包括固定步梯组件(401),移动地安装在固定步梯组件(401)上端的动态步梯组件(402),安装在固定步梯组件(401)上且用于带动动态步梯组件(402)移动的驱动组件(403)。

2.如权利要求1所述的一种船舷专用登船梯,其特征在于,所述支撑装置(300)包括安装在固定平台(100)上且与水平面倾斜的支撑架(301),安装在船舶(600)上的支撑台(302),移动地安装在支撑架(301)上的支撑组件(303)。

3.如权利要求2所述的一种船舷专用登船梯,其特征在于,所述支撑架(301)上安装有滑轨(304),滑轨(304)与支撑架(301)平行。

4.如权利要求3所述的一种船舷专用登船梯,其特征在于,所述支撑组件(303)包括沿Y方向分布的一对辅助件(305),辅助件(305)包括通过销轴转动地安装在船舶(600)上且沿X方向分布的一对支撑杆(306),两端分别与一对支撑杆(306)铰接且始终与水平面平行的稳杆(307),移动地安装在支撑杆(306)上且沿X方向分布的一对传动杆(308),与传动杆(308)铰接且位于传动杆(308)远离支撑杆(306)一端的传动板(309),安装在支撑台(302)上且活塞杆带动辅助件(305)移动的支撑气缸(310)。

5.如权利要求4所述的一种船舷专用登船梯,其特征在于,所述靠近船舶(600)的传动板(309)安装在滑轨(304)上;

所述一对辅助件(305)之间设有第一节杆(312)、第二节杆(313),第一节杆(312)两端分别安装在传动板(309)上,第二节杆(313)两端分别安装在稳杆(307)上;

所述支撑气缸(310)的活塞杆安装在其中一根支撑杆(306)上。

6.如权利要求1所述的一种船舷专用登船梯,其特征在于,所述固定步梯组件(401)包括安装在支撑杆(306)上且沿Y方向分布的一对底柱(404),两端分别通过第一轴(405)、第二轴(406)转动地安装底柱(404)上且沿底柱(404)长度方向均匀分布的多个第一梯板(407),安装在第一轴(405)上且位于底柱(404)内的第一蜗轮(408),转动安装在底柱(404)内且与第一蜗轮(408)啮合的第一蜗杆(409),安装在底柱(404)内且带动第一蜗杆(409)转动的第一调节电机(410)。

7.如权利要求2所述的一种船舷专用登船梯,其特征在于,所述动态步梯组件(402)包括移动地安装在底柱(404)上且沿Y方向分布的一对调节柱(411),两端分别通过第三轴(412)、第四轴(413)转动地安装在调节柱(411)上且沿调节柱(411)长度方向均匀分布的多个第二梯板(414),安装在第三轴(412)上且位于调节柱(411)内的第二蜗轮(416),转动安装在调节柱(411)内且与第二蜗轮(416)啮合的第二蜗杆(415),安装在调节柱(411)内且带动第二蜗杆(415)转动的第二调节电机(417)。

8.如权利要求7所述的一种船舷专用登船梯,其特征在于,所述驱动组件(403)包括一端转动地安装在其中一根底柱(404)上且另一端在其中一根调节柱(411)上的导向杆(419),安装在调节柱(411)上且沿调节柱(411)长度方向分布的第一拨板(420)、第二拨板(421),移动地安装在导向杆(419)上且两端分别与第一拨板(420)、第二拨板(421)抵接的第三蜗杆(422),转动地安装在调节柱(411)上且与第三蜗杆(422)啮合的第三蜗轮(423),安装在导向杆(419)内且带动导向杆(419)转动的筒状电机A。

9.如权利要求8所述的一种船舷专用登船梯,其特征在于,所述导向杆(419)上安装有沿导向杆(419)中心轴线方向分布的接头键(425),第三蜗杆(422)与导向杆(419)通过接头键(425)连接。

10.如权利要求7或8或9所述的一种船舷专用登船梯,其特征在于,所述踏板组件包括两端分别通过第五轴(501)、第六轴(502)转动地安装在调节柱(411)上的底板(503),安装在其中一个调节柱(411)内且带动第五轴(501)转动的调节电机,安装在底板(503)上的第一固定座(505)、第二固定座(506),一端依次穿过第一固定座(505)、第二固定座(506)且与第一固定座(505)螺纹连接的驱动杆(507),两端转动地安装在底板(503)上且沿驱动杆(507)中心轴线方向分布的主轴A、主轴B(510),位于主轴A上方的踏板(511),两端转动地安装在踏板(511)上且沿踏板(511)中心轴线方向分布副轴A、副轴B(513),两端分别与主轴A、副轴A铰接且沿Y方向分布的连板A(514),两端分别与副轴A、副轴B(513)铰接且沿Y方向分布的连板B(515),转动安装在驱动杆(507)上的驱动块(516),一端与驱动块(516)铰接且另一端与副轴B(513)铰接的传递杆(517),安装在驱动杆(507)内且带动驱动杆(507)转动的筒状电机B。
