专利号: 2019108272327
申请人: 温州春桦秋时科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

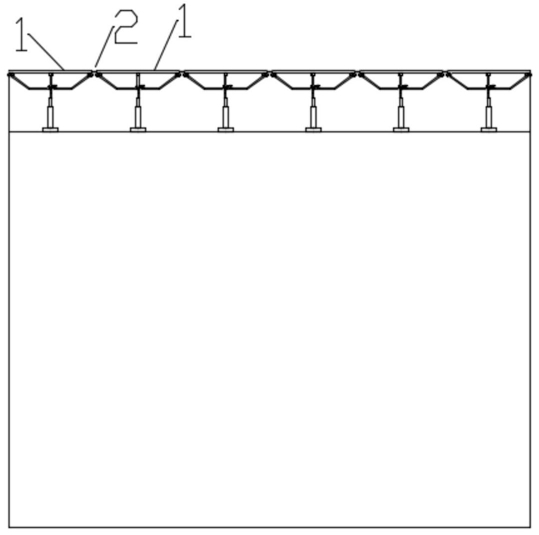

1.一种可改变屋盖形式的风载荷实测房,包括屋盖,其特征在于:所述屋盖由若干矩形盖板阵列而成,相邻两个矩形盖板之间通过密封结构连接,每一矩形盖板的下方设置有用于控制所述矩形盖板单独进行驱动变换的驱动装置,若干矩形盖板共同变换实现了整个屋盖形式的变换,所述驱动变换包括绕矩形盖板的X向或/和Y向转动或/和沿其Z向移动,所述驱动装置包括X向驱动装置、Y向驱动装置和Z向驱动装置,所述X向驱动装置带动矩形盖板绕其X向转动,所述Y向驱动装置带动X向驱动装置和矩形盖板同时绕矩形盖板的Y向转动,所述Z向驱动装置带动X向驱动装置、Y向驱动装置以及矩形盖板同时沿矩形盖板的Z向移动。

2.根据权利要求1所述的可改变屋盖形式的风载荷实测房,其特征在于:所述X向驱动装置包括第一支撑架和第一电机,所述第一支撑架呈梯形结构,所述第一支撑架用于支撑矩形盖板的两侧,所述第一电机的输出轴与所述第一支撑架固定连接用于带动第一支撑架绕矩形盖板的X向转动。

3.根据权利要求2所述的可改变屋盖形式的风载荷实测房,其特征在于:所述Y向驱动装置包括第二支撑架和第二电机,所述第一支撑架可转动地设置在第二支撑架上,所述第二支撑架呈梯形结构,所述第二支撑架用于支撑矩形盖板的另外两侧且与所述矩形盖板枢接,所述第二电机的输出轴与所述第二支撑架固定连接用于带动第二支撑架绕矩形盖板的Y向转动。

4.根据权利要求3所述的可改变屋盖形式的风载荷实测房,其特征在于:所述Z向驱动装置包括液压缸,所述液压缸的输出端连接有第三支撑架,所述第三支撑架形成的第二电机输出轴的支撑座,所述第三支撑架同时用于第二电机的支撑固定。

5.根据权利要求1所述的可改变屋盖形式的风载荷实测房,其特征在于:所述密封结构包括设置在相邻两个矩形盖板之间的活动伸缩面。

6.根据权利要求5所述的可改变屋盖形式的风载荷实测房,其特征在于:相邻两个矩形盖板的对应侧面上设置有一伸缩通道,所述活动伸缩面的两侧分别可伸缩地设置在所述伸缩通道内。

7.根据权利要求6所述的可改变屋盖形式的风载荷实测房,其特征在于:所述活动伸缩面采用记忆合金材料,所述伸缩通道内固定设置有芯柱,所述活动伸缩面的两侧分别卷绕在所述芯柱的外侧。

8.根据权利要求7所述的可改变屋盖形式的风载荷实测房,其特征在于:所述芯柱的两端设置有外螺纹,所述芯柱的两端分别与所述矩形盖板通过螺纹连接,所述活动伸缩面的两侧分别卷绕在所述芯柱的中部外侧。

9.根据权利要求8所述的可改变屋盖形式的风载荷实测房,其特征在于:所述密封结构还包括柔性连接面,所述柔性连接面位于呈四角排布的相邻四个矩形盖板之间。

10.根据权利要求9所述的可改变屋盖形式的风载荷实测房,其特征在于:所述柔性连接面呈矩形,所述柔性连接面的四角分别与四个矩形盖板固定连接。
