专利号: 2019108287267
申请人: 西安航空职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

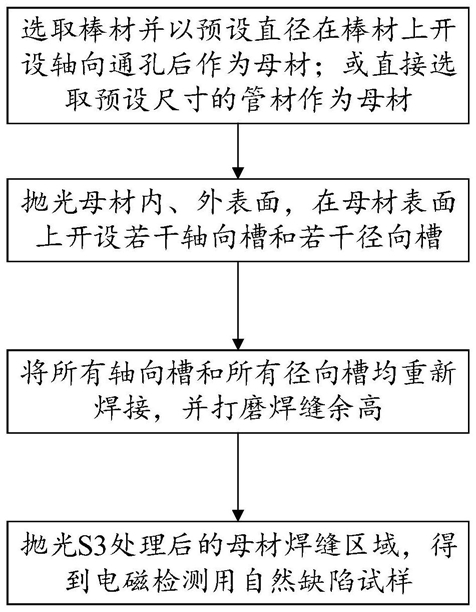

1.一种电磁检测用管状自然缺陷试样制作方法,其特征在于,包括以下步骤:S1:选取棒材并以预设直径在棒材上开设轴向通孔后作为母材;或直接选取预设尺寸的管材作为母材;

S2:抛光母材内、外表面,在母材表面上开设若干轴向槽和若干径向槽;

S3:将所有轴向槽和所有径向槽均重新焊接,并打磨焊缝余高;

S4:抛光S3处理后的母材焊缝区域,得到电磁检测用管状自然缺陷试样。

2.根据权利要求1所述的电磁检测用管状自然缺陷试样制作方法,其特征在于,所述S1还包括:在母材上加工若干阶梯面。

3.根据权利要求2所述的电磁检测用管状自然缺陷试样制作方法,其特征在于,所述S1中在母材上加工第一阶梯面、第二阶梯面和第三阶梯面;第一阶梯面、第二阶梯面和第三阶梯面满足以下条件:

0.105T<D1<0.111T,D2=3D1+1,D3=9D1+4其中,T为线圈法检测时线圈的直径,D1为第一阶梯面的直径,D2为第二阶梯面的直径,D3为第三阶梯面的直径。

4.根据权利要求1所述的电磁检测用管状自然缺陷试样制作方法,其特征在于,所述母材的材质为铁磁性的20号钢或45号钢。

5.根据权利要求1所述的电磁检测用管状自然缺陷试样制作方法,其特征在于,所述母材的外径为25~50mm。

6.根据权利要求1所述的电磁检测用管状自然缺陷试样制作方法,其特征在于,所述S2的具体方法为:采用车床抛光母材内、外表面,粗糙度为3.6~6.3μm,采用电火花加工方法在母材表面上开设若干轴向槽和若干径向槽;轴向槽和径向槽的宽度均不大于深度或1mm;轴向槽和径向槽的槽深均为工件公称壁厚的5%、10%、12.5%或15%且0.3mm≤槽深≤1.5mm;轴向槽和径向槽的槽长大于检测探头长度的两倍,且小于50mm;轴向槽平行母材母线分布,径向槽垂直母材母线分布。

7.根据权利要求1所述的电磁检测用管状自然缺陷试样制作方法,其特征在于,所述S1中选取四个母材;所述S2中在每个母材表面上均开设一条轴向槽和一条径向槽,每个母材上的轴向槽和径向槽的槽长为该母材的内径长度,四个母材上的轴向槽的槽深分别为壁厚的5%、10%、12.5%和15%,每个母材上的径向槽和轴向槽槽深相同,每个母材上的轴向槽和径向槽的轴向间距均不小于200mm,轴向槽和径向槽距离母材两端均不少于100mm,且轴向槽和径向槽成180°分布在母材两侧。

8.根据权利要求1所述的电磁检测用管状自然缺陷试样制作方法,其特征在于,所述S3的具体方法为:通过钨极氩弧焊的方式将所有轴向槽和所有径向槽均重新焊接,并通过砂轮打磨焊缝余高。

9.根据权利要求1所述的电磁检测用管状自然缺陷试样制作方法,其特征在于,所述S4的具体方法为:通过车床抛光S3处理后的母材表面,车床进刀量小于0.5mm,抛光后母材表面粗糙度为

3.2μm。

10.一种电磁检测用管状自然缺陷试样,其特征在于,所述电磁检测用管状自然缺陷试样采用权利要求1~9任一项所述方法制作。
