专利号: 2019108294326
申请人: 西安航空职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

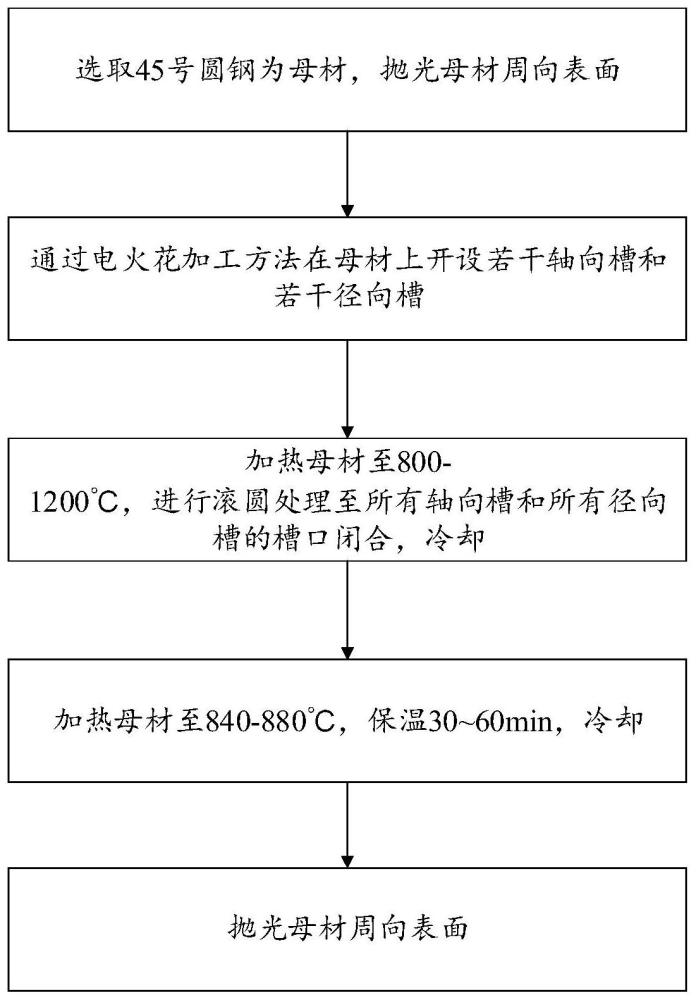

1.一种磁粉检测用自然缺陷试块制作方法,其特征在于,包括以下步骤:S1:选取圆钢为母材,抛光母材周向表面;

S2:通过电火花加工方法在母材上开设若干轴向槽和若干径向槽;

S3:加热母材至800~1200℃,进行滚圆处理至所有轴向槽和所有径向槽的槽口闭合,冷却;

S4:加热母材至840~880℃,保温30~60min,冷却;

S5:抛光母材周向表面;

在母材上加工若干阶梯面;

所述S1中在母材上加工第一阶梯面、第二阶梯面和第三阶梯面;第一阶梯面、第二阶梯面和第三阶梯面满足以下条件:

0.105T<D1<0.111T,D2=3D1+1,D3=9D1+4其中,T为线圈法检测时线圈的直径,D1为第一阶梯面的直径,D2为第二阶梯面的直径,D3为第三阶梯面的直径;

所述S3的具体方法为:

采用高频炉加热母材至800~1200℃,然后通过锻压设备将母材进行滚圆处理,直至所有轴向槽和所有径向槽的槽口闭合或母材直径变为原直径的75~85%,冷却。

2.根据权利要求1所述的磁粉检测用自然缺陷试块制作方法,其特征在于,所述S1的具体方法为:选取45号圆钢为母材,抛光母材周向表面,粗糙度为3.2~6.3μm。

3.根据权利要求1所述的磁粉检测用自然缺陷试块制作方法,其特征在于,所述S2的具体方法为:通过电火花加工方法在母材上开设若干轴向槽和若干径向槽,轴向槽和径向槽深度为

1~3mm,长度为5~20mm,宽度为0.5~1mm。

4.根据权利要求1所述的磁粉检测用自然缺陷试块制作方法,其特征在于,所述S2中轴向槽和径向槽的槽深从一端开始递减。

5.根据权利要求1所述的磁粉检测用自然缺陷试块制作方法,其特征在于,所述S5还包括抛光母材的两个端面。

6.根据权利要求5所述的磁粉检测用自然缺陷试块制作方法,其特征在于,所述S5的具体方法为:使用车床抛光母材周向表面,粗糙度为3.2~6.3μm,使用车床抛光母材的两个端面,粗糙度为3.2~6.3μm。

7.一种磁粉检测用自然缺陷试块,其特征在于,所述磁粉检测用自然缺陷试块采用权利要求1~6任一项所述方法制作。
