专利号: 2019108312432
申请人: 杭州曼京科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

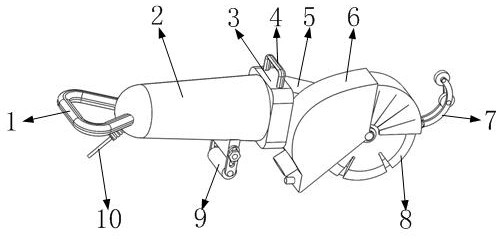

1.一种室内装修装潢用的地面开槽切割装置,其特征在于:它包括安装在固定壳上具有接线口的驱动装置和减速器,刀具装置通过驱动轴安装在减速器上的输出轴上,防尘机构嵌套在刀具装置外侧,防尘机构上的第二扇形防尘壳安装在减速器外壳上,且第二扇形防尘壳上弧形内壁面距离刀片外圆面的距离从刀片上侧到刀片下侧依次增大,由弹性材料制造的第一扇形防尘壳两侧端面上均开有多个贯通的扇形开口,且扇形开口开到靠近第一扇形防尘壳弧形内壁面处,且第一扇形防尘壳的弧形壁伸缩于第二扇形防尘壳上所开容纳腔内,容纳腔截面为矩形且容纳腔内壁与第二扇形防尘壳上弧形内壁面之间法向距离相同;第一扇形防尘壳上的内壁与刀具装置之间通过两个第一垫片间隔开,具有导向轮的弧形状引导机构安装在第一扇形防尘壳前端,根据开槽切割装置切割深度可调节支撑点的调节机构安装在驱动装置的下端;

所述驱动装置中设置有电动机和控制装置;

所述驱动装置中的电动机通过电线与接线口连接;

所述驱动装置外侧固定安装有第一把手,固定壳外侧固定安装有第二把手;

所述调节机构包括调节板、锁紧螺母、锁紧螺栓、导向柱、引导槽、固定板,其中固定在驱动装置下端的固定板的两侧面上对称设置有两个锁紧螺栓,均设置有引导槽的两个调节板对称分布在固定板的两侧,两个调节板上的引导槽分别与相应的锁紧螺栓配合,且两个调节板的固定均依靠安装在锁紧螺栓上的锁紧螺母;导向柱通过圆柱销安装在两个调节板之间;

所述刀具装置包括安装在驱动轴上的多个刀片和将相邻的刀片间隔开的第二垫片。

2.根据权利要求1所述的一种室内装修装潢用的地面开槽切割装置,其特征在于:所述电动机的轴与减速器上的输入轴通过连轴器连接。

3.根据权利要求1所述的一种室内装修装潢用的地面开槽切割装置,其特征在于:所述防尘机构包括引导弧板、引导板、灰尘管接口、挡尘网、进水接口、第一圆孔、第一斜面、第二圆孔、固定圆环、第二斜面,其中具有容纳腔的第二扇形防尘壳的两端面上靠近第二扇形防尘壳两端面交接处固定安装有两个固定圆环;容纳腔内设置有第一斜面,第二扇形防尘壳上设置有贯通的第一圆孔,且第一圆孔与第一斜面配合;第一圆孔内安装有挡尘网;第二扇形防尘壳外表面上固定安装有灰尘管接口,且灰尘管接口与第一圆孔相通;第二扇形防尘壳上的非弧面处设置有贯通的第二圆孔,且第二圆孔位于第一圆孔下侧;第二扇形防尘壳外表面上固定安装有进水接口,且进水接口与第二圆孔相通;引导弧板一端固定安装在第二扇形防尘壳弧面内壁上,且该端靠近第一斜面;引导弧板两侧的平面分别与容纳腔两侧的平面之间存在有间隙;第二扇形防尘壳外侧面固定安装在减速器侧面上,且固定圆环与驱动轴嵌套配合;第二扇形防尘壳嵌套在多个刀片外侧;第一扇形防尘壳通过与引导弧板的滑动配合嵌套在第二扇形防尘壳内,且第一扇形防尘壳嵌套在多个刀片外侧;设置有第二斜面的引导板固定安装在容纳腔内,且第一斜面与第二斜面配合且为平行关系;当开槽切割装置在工作状态时,引导板的下端面高于第二圆孔。

4.根据权利要求3所述的一种室内装修装潢用的地面开槽切割装置,其特征在于:所述引导机构包括铆钉、中间支耳、第一导向轮、固定弧条、第二导向轮,其中中间支耳固定安装在第一扇形防尘壳外壁前端上;两个固定弧条通过铆钉对称安装在中间支耳两侧;第一导向轮通过圆柱销安装在两个固定弧条之间;第二导向轮通过圆柱销安装在两个固定弧条之间,且第二导向轮位于第一导向轮上侧。

5.根据权利要求3所述的一种室内装修装潢用的地面开槽切割装置,其特征在于:所述接线口与具有电源的接口连接,灰尘管接口与具有吸尘功能的装置连接,进水接口与具有喷水功能的装置连接。
