专利号: 2019108318119
申请人: 郭斌
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种悬索桥主缆预成型索股入鞍系统,包括预成型加工用具:将钢丝做好标记后聚并呈六边形截面的索股,包上扎带和缠包带并卷起成盘;

索股整形机具:将索股入鞍过度区截面整形为四边形;

辅助吊具:将索股吊起并平移至鞍槽上方三十至四十厘米处;

角度调整用具:调整索股入鞍角度,使其四边形截面底面与水平面平行;

引导用具:引导索股进入鞍槽,减少索股进入时的阻力,限制索股位置避免发生错丝现象;

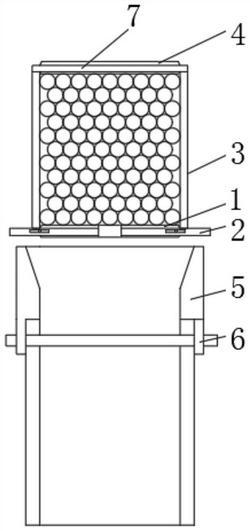

其特征在于:所述角度调整用具包括先导板(1)、调整臂(2)、约束板(3)和按压板(4),所述调整臂(2)的上端固定连接有约束板(3),所述约束板(3)的上下端均连接有约束杆(7),所述约束杆(7)的内侧活动连接有按压板(4)和先导板(1),先导板(1)位于约束板(3)的下端,所述引导用具包括先导板(1)和引导板(5),所述引导板(5)装配在鞍槽的上端,所述引导板(5)通过调整杆(6)与鞍槽固定,所述先导板(1)的两端设置为弧面,所述先导板(1)的两端表面光滑,所述引导板(5)的上端设置有大于鞍槽宽度的斜面槽,所述引导板(5)的下端与鞍槽宽度一致。

2.一种悬索桥主缆预成型索股入鞍系统的使用方法,使用如权利要求1所述的入鞍系统,其特征在于:所述角度调整用具的用法为:使约束板(3)夹住索股伸出鞍槽的量的两侧,将先导板(1)与约束板(3)的下端活动连接,约束板(3)的上端与约束杆(7)螺栓固定,调整约束杆(7),使约束板(3)竖直同时上下端的约束杆(7)均组合成与索股贴合的矩形,通过调整臂(2)的水平仪观察索股底面的角度,并通过调整臂(2)转动使索股底面的角度与水平面平行,最后索股的上表面上放置好按压板(4);

所述引导用具的用法为:将两个引导板(5)分别安装在鞍槽的上端,旋转调整杆(6),使两个引导板(5)与鞍槽两侧的摩擦板夹紧,同时注意调整引导板(5)下端的竖直面与鞍槽的摩擦板的竖直面齐平。
