专利号: 2019108352891
申请人: 台州百特工具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

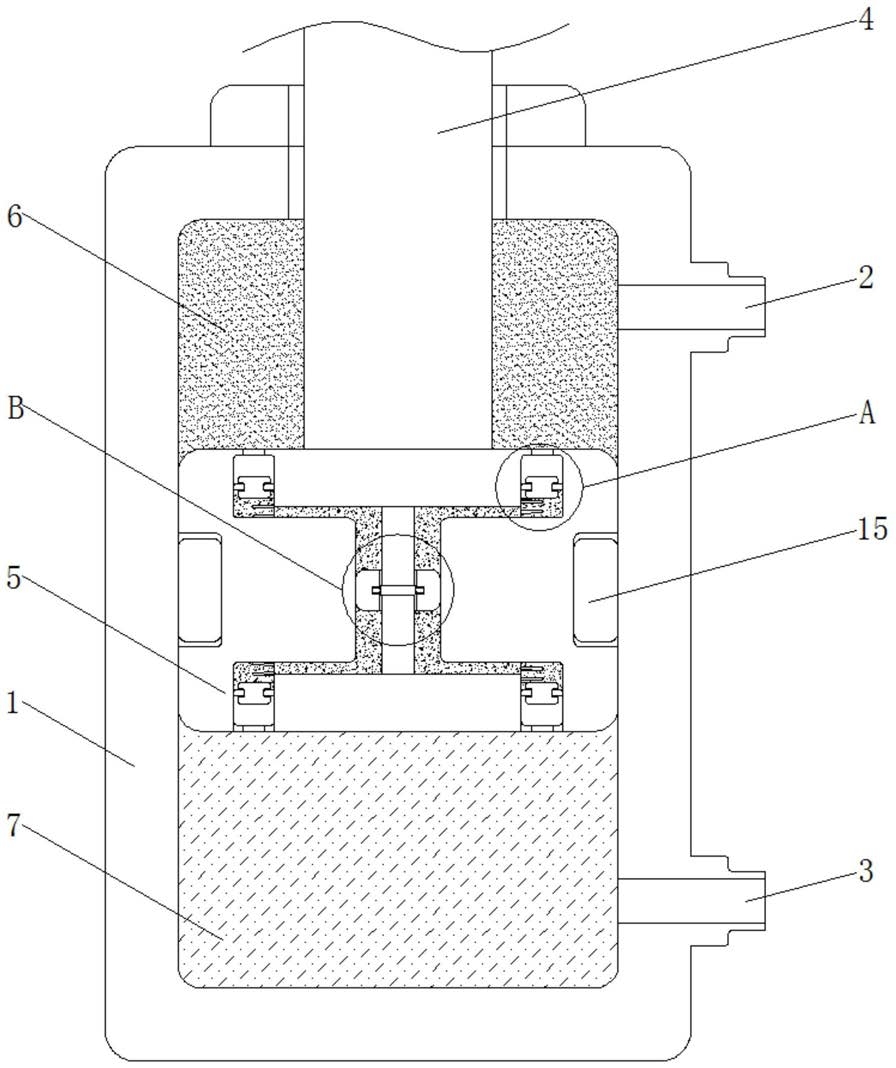

1.一种具有过载保护液压油的液压杆,包括固定杆(1),其特征在于:所述固定杆(1)右侧的顶部开设有油嘴一(2),固定杆(1)右侧的底部开设有油嘴二(3),固定杆(1)的顶部活动连接有活动杆(4),活动杆(4)的底部固定连接有与固定杆(1)的中部活动连接的分油块(5),固定杆(1)的内顶部且靠近分油块(5)的顶部设置有液压油一(6),固定杆(1)的内底部且靠近分油块(5)的底部设置有液压油二(7),分油块(5)的顶部和底部均活动连接有活塞块一(8),活塞块一(8)的内侧固定连接有与分油块(5)的内壁固定连接的弹簧(9),分油块(5)的中部且靠近活塞块一(8)的内侧设置有压缩空气(10),分油块(5)的中部固定连接有导向柱(11),导向柱(11)外侧的中部固定连接有导电环(12),分油块(5)的中部活动连接有与导向柱(11)的外侧套接的活塞块二(13),活塞块二(13)内侧的中部固定连接有与导电环(12)的外侧滑动连接的导电柱(14),分油块(5)的外侧固定连接有密封垫圈(15)。

2.根据权利要求1所述的一种具有过载保护液压油的液压杆,其特征在于:所述固定杆(1)的材料为钢制材料且固定杆(1)的顶部开设有与活动杆(4)相适配的开口。

3.根据权利要求1所述的一种具有过载保护液压油的液压杆,其特征在于:所述油嘴一(2)通过油管与供油设备连接,所述油嘴二(3)通过油管与供油设备连接。

4.根据权利要求1所述的一种具有过载保护液压油的液压杆,其特征在于:所述活动杆(4)的材料为钢制材料且活动杆(4)的直径小于固定杆(1)内部的直径。

5.根据权利要求1所述的一种具有过载保护液压油的液压杆,其特征在于:所述分油块(5)的材料为绝缘材料且分油块(5)的中部开设有与压缩空气(10)相适配的填充槽。

6.根据权利要求1所述的一种具有过载保护液压油的液压杆,其特征在于:所述活塞块一(8)形状为圆环状且活塞块一(8)的内侧和外侧均固定连接有密封环,所述弹簧(9)为压缩弹簧且弹簧(9)的数量为十六个,所述压缩空气(10)为压缩氮气。

7.根据权利要求1所述的一种具有过载保护液压油的液压杆,其特征在于:所述导向柱(11)的材料为硬质绝缘材料且导向柱(11)的长度不大于分油块(5)的厚度,所述导电环(12)的材料为铜质材料且导电环(12)与点电源电性连接。

8.根据权利要求1所述的一种具有过载保护液压油的液压杆,其特征在于:所述活塞块二(13)的材料为硬质绝缘材料且活塞块二(13)的形状为圆环状,所述密封垫圈(15)的材料为橡胶材料。
