专利号: 2019108357768
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

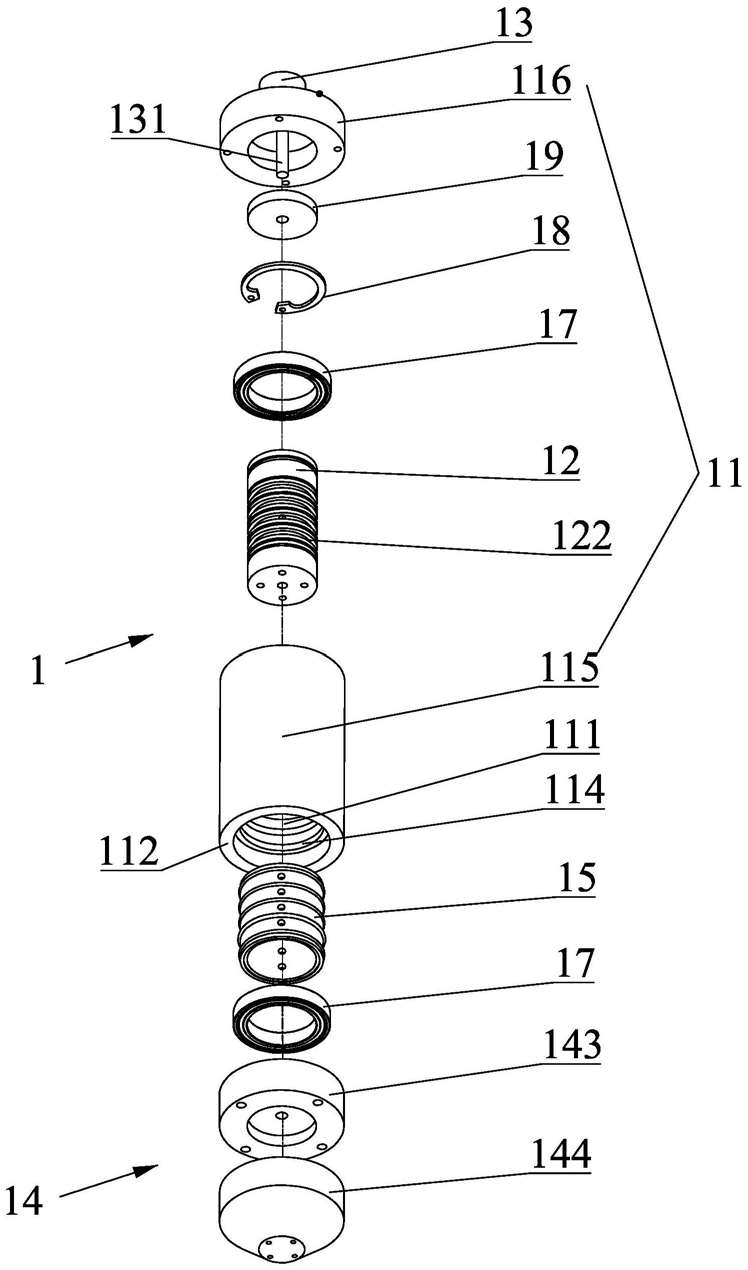

1.一种多喷嘴喷头微滴喷射设备,其特征在于:包括多喷嘴喷头(1)、工作台(2)、XY轴移动装置(3)、Z轴移动装置(4)、溶液箱(6)、支撑架(9)以及控制系统;该多喷嘴喷头(1)安装在Z轴移动装置(4)上,且其位于该工作台(2)上方,该工作台(2)安装在XY轴移动装置(3);该支撑架(9)用于安装各部件;所述的多喷嘴喷头(1)包括主体(11)、芯轴(12)、电机(13)及多喷嘴结构(14);该主体(11)为中空结构,该芯轴(12)安装在该主体(11)的中空腔(111)内,在该主体与芯轴之间设有若干间隔设置的环槽(10),各环槽之间互不相通;该主体(11)的外壁(112)内设有若干通至主体上表面的溶液流入孔(113);该芯轴(12)内设有若干通至芯轴下表面的溶液流出孔(121);所述电机(13)的旋转轴(131)与所述芯轴(12)相连接;所述的多喷嘴结构(14)固定安装在所述芯轴(12)下方,其与芯轴同步旋转,该多喷嘴结构(14)内设有若干喷嘴通道(141),该喷嘴通道(141)的下方形成有喷嘴(142);所述溶液流入孔(113)、环槽(10)、溶液流出孔(121)及喷嘴通道(141)的数量相同,且一一依序相通,并组成若干溶液通道。

2.根据权利要求1所述的一种多喷嘴喷头微滴喷射设备,其特征在于:所述的多喷嘴结构(14)可拆卸地安装在所述的芯轴(12)下方。

3.根据权利要求1所述的一种多喷嘴喷头微滴喷射设备,其特征在于:所述的多喷嘴结构(14)包括底座(143)及喷嘴体(144),该底座内设有若干底座段喷嘴通道(145),该喷嘴体内设有若干喷头段喷嘴通道(146),各底座段喷嘴通道(145)及喷头段喷嘴通道(146)一一连接并共同构成所述的喷嘴通道(141),所述的喷头段喷嘴通道(146)下方形成有所述的喷嘴(142);所述的底座(143)固定在所述芯轴(12)上,该底座下方设有具有螺纹的连接口(149),所述的喷嘴体(144)上方设有具有螺纹的连接凸台(140),两者通过螺纹可拆卸连接。

4.根据权利要求1所述的一种多喷嘴喷头微滴喷射设备,其特征在于:所述的环槽(10)通过在所述主体(11)的外壁(112)内侧设置内环槽(114)而形成;或者该环槽(10)通过在所述芯轴(12)的外周设置外环槽(122)而形成;又或者该环槽(10)包括设置在所述主体(11)的外壁(112)内侧的内环槽(114)及设置在所述芯轴(12)的外周的外环槽(122),所述位置相对的内环槽和外环槽共同组成一个所述的环槽(10)。

5.根据权利要求1所述的一种多喷嘴喷头微滴喷射设备,其特征在于:所述的环槽(10)包括设置在所述主体(11)的外壁(112)内侧的内环槽(114)及与内环槽位置相对的设置在所述芯轴(12)的外周的外环槽(122);该主体(11)与芯轴(12)之间设置有一芯轴套筒(15),该芯轴套筒与主体之间通过若干密封环(16)实现各环槽(10)之间的密封,且该芯轴套筒(15)上相对于每个环槽(10)位置至少设置有一个通孔(151),通过该通孔连通位置相对的主体上内环槽(114)和芯轴上外环槽(122)。

6.根据权利要求5所述的一种多喷嘴喷头微滴喷射设备,其特征在于:所述的主体(11)和芯轴(12)之间设置有两个轴承(17),两个轴承分别位于所述芯轴套筒(15)的上下两端,且下方轴承的下方抵靠在所述多喷嘴结构(14)的上表面,上方轴承的上方通过一轴承卡簧(18)固定。

7.根据权利要求1所述的一种多喷嘴喷头微滴喷射设备,其特征在于:所述的主体(11)包括本体(115)及盖体(116);本体(115)为筒状结构,其与盖体(116)固定连接;所述的溶液流入孔(113)同时设置在所述本体(115)及盖体(116)内,并开口于盖体上表面;所述的电机(13)固定在盖体(116)上方,其旋转轴(131)穿过盖体(116)与主体(11)内部的芯轴(12)相连接。

8.根据权利要求1-7任一所述的一种多喷嘴喷头微滴喷射设备,其特征在于:进一步包括喷头旋转装置(5),该喷头旋转装置包括旋转电机(50)、移动板(51)及可由旋转电机带动呈360度旋转的夹持结构(54),该移动板(51)与所述Z向移动装置(4)上的运动部件相连接,该夹持结构(54)夹持所述的多喷嘴喷头(1)。

9.根据权利要求8所述的一种多喷嘴喷头微滴喷射设备,其特征在于:所述的喷头旋转装置(5)进一步包括旋转传送带(52)及旋转从动轴(53);该旋转从动轴轴联接在所述移动板(51)上,该旋转传送带连接在旋转电机(50)和旋转从动轴(53)之间,所述的夹持结构(54)与所述旋转从动轴(53)连接;该旋转电机(50)与夹持结构(54)分设在所述移动板(51)的两侧。

10.根据权利要求1-7任一所述的一种多喷嘴喷头微滴喷射设备,其特征在于:进一步包括循环系统(7)及清洗液回收装置(8);该循环系统(7)包括循环管道和循环泵;所述的溶液箱(6)内设有若干箱体(62),每个箱体内均设置有两个单独的区域,溶液区域(621)及清洗液区域(622),同一箱体两个区域的出口共同连接有一个三位四通换向电磁阀(61);该三位四通换向电磁阀设有溶液入口端(613)与溶液区域(621)相接通、清洗液入口端(614)与清洗液区域(622)相接通、多喷头连接端(615)连接多喷嘴喷头(1)对应溶液通道的输入端以及循环系统端(616)接通循环系统(7)。
