1.一种Al-Co-Cr-Ni四元高熵合金体系，其特征在于，所述高熵合金体系化学成分按原子比设计为：AlaCobCrcNid；

其中，14≤a≤20，b＝24，c＝20，36≤d≤42，且a+b+c+d＝100。

2.根据权利要求1所述的Al-Co-Cr-Ni四元高熵合金体系，其特征在于，所述高熵合金体系的制备原料为金属单质Al、Co、Cr和Ni，且金属单质Al、Co、Cr和Ni的纯度均高于

99.9wt％。

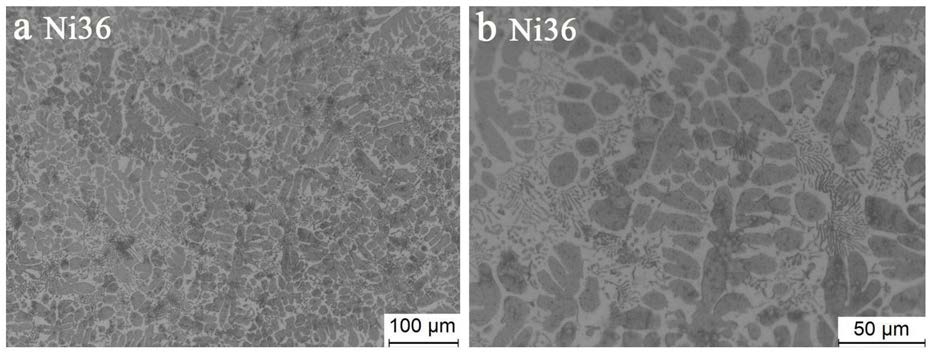

3.根据权利要求1或2所述的Al-Co-Cr-Ni四元高熵合金体系，其特征在于，所述高熵合金体系化学成分按原子比设计为：AlaCobCrcNid；其中，a＝20，b＝24，c＝20，d＝36。

4.根据权利要求1或2所述的Al-Co-Cr-Ni四元高熵合金体系，其特征在于，所述高熵合金体系化学成分按原子比设计为：AlaCobCrcNid；其中，a＝18，b＝24，c＝20，d＝38。

5.根据权利要求1或2所述的Al-Co-Cr-Ni四元高熵合金体系，其特征在于，所述高熵合金体系化学成分按原子比设计为：AlaCobCrcNid；其中，a＝16，b＝24，c＝20，d＝40。

6.根据权利要求1或2所述的Al-Co-Cr-Ni四元高熵合金体系，其特征在于，所述高熵合金体系化学成分按原子比设计为：AlaCobCrcNid；其中，a＝14，b＝24，c＝20，d＝42。

7.一种如权利要求1-6任一所述的Al-Co-Cr-Ni四元高熵合金体系的制备方法，其特征在于，步骤如下：

1)使用砂纸或砂轮机去除金属单质Al、Co、Cr和Ni表面的杂质和氧化物，然后使用丙酮超声波振荡清洗两次，烘干，备用；

2)将步骤1)中备用的原料进行配比称料，然后置于非自耗真空电弧熔炼炉中，在氩气保护下，于真空度不大于0.001MPa的条件下进行电弧熔炼，得到合金液，然后进行搅拌，冷却，得到合金锭；

3)将步骤2)中得到的合金锭翻转后依次重复步骤2)中的电弧熔炼、搅拌与冷却步骤；

4)重复步骤3)两次，即得。

8.根据权利要求7所述的Al-Co-Cr-Ni四元高熵合金体系的制备方法，其特征在于，步骤1)中，所述超声波振荡清洗的功率密度为0.8W/cm2，频率为33Hz。
