专利号: 2019108381254
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

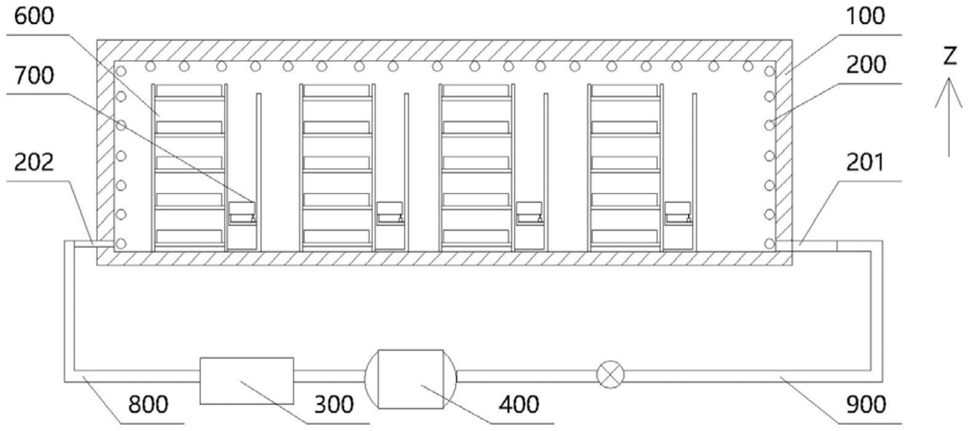

1.一种远洋渔船专用冷库,包括库房(100),安装在库房(100)四周及库房(100)顶部的蒸发盘管(200),通过第一管道(800)与蒸发盘管出口(202)连通且安装在库房(100)外的压缩机(300),通过第二管道(900)与蒸发盘管入口(201)连通且安装在库房(100)外的冷凝器(400),安装在第二管道(900)上的膨胀阀,一端安装在冷凝器(400)上且另一端安装在压缩机(300)上的第三管道,转动安装在库房(100)的库门(500),设置在库房(100)内的且用于放置海鲜的多个存货架(600),其特征在于:所述库门(500)包括门框(501),一端通过销轴转动安装在门框(501)上的门板(502);

所述存货架(600)包括主架(601),主架(601)上安装有多个沿Z方向分布的隔板架(602),安装在隔板架(602)的储货组件(603),安装在主架(601)一侧且用于送货的运输组件(700);

所述储货组件(603)包括沿Y方向分布的一对储货框(605);

储货框(605)包括顶部为半圆结构的底座(606),安装在底座(606)顶部且沿X方向分布、与底座(606)同轴设置的一对驱动板(607),驱动板(607)为扇形结构,安装在底座(606)顶部且位于两个驱动板(607)之间、与底座(606)同轴设置的蜗轮(608),移动地安装在驱动板(607)上的基座(609),转动地安装在基座(609)底部且与蜗轮(608)啮合的蜗杆(610),安装在基座(609)上且带动蜗杆(610)转动的第一电机(611),安装在基座(609)顶部的框体(612)。

2.如权利要求1所述的一种远洋渔船专用冷库,其特征在于,所述驱动板(607)所对圆心角为180°;所述蜗轮(608)所对圆心角为180°。

3.如权利要求1或2所述的一种远洋渔船专用冷库,其特征在于,所述驱动板(607)顶部设有移动槽,移动槽截面为等腰梯形;所述基座(609)底部安装有一对沿X方向分布且与移动槽相互配合的滑块,滑块插入移动槽内;

滑块底部安装有用于固定基座(609)的电磁铁。

4.如权利要求1所述的一种远洋渔船专用冷库,其特征在于,所述框体(612)为矩形结构,框体(612)前后两侧分别设有驱动组件,框体(612)外套设有备用框(615),备用框(615)移动地安装在框体(612)上;

驱动组件包括转动安装在框体(612)上且沿X方向分布的第一轴(616)、第二轴(617),安装在第一轴(616)上的第一齿轮(618),安装在第二轴(617)上且与第一齿轮(618)啮合的第二齿轮(619),安装在框体(612)上且带动第一轴(616)转动的第二电机(620);

备用框(615)前侧与后侧均设有沿X方向分布的第一齿条(621)、第二齿条(622),第一齿条(621)与第一齿轮(618)啮合,第二齿条(622)与第二齿轮(619)啮合,第一齿条(621)、第二齿条(622)均位于备用框(615)内表面。

5.如权利要求1所述的一种远洋渔船专用冷库,其特征在于,所述门框(501)为矩形框架结构,门框(501)位于库房(100)的一端设有沿门框(501)矩形轮廓分布的密封槽(503),密封槽(503)截面为等腰梯形;

门板(502)上包括一对镜像设置的第一板(504)、第二板(505),安装在第一板(504)、第二板(505)之间且位于第一板(504)四周的侧板(506),侧板(506)与第一板(504)、第二板(505)之间形成保温区,安装在保温区内的保温板(508),安装在第一板(504)上且为中空结构的第三板(507);

第三板(507)上设有沿Z方向分布且与密封槽(503)对齐、与第三板(507)连通的一对槽体A(509),第三板(507)上设有沿Y方向分布且与密封槽(503)对齐、与第三板(507)连通的一对槽体B(510),一端伸出槽体A(509)后安装有密封组件A(519)且移动地安装在槽体A(509)内的支撑柱A(511),一端伸出槽体B(510)后安装有密封组件B(520)且移动地安装在槽体B(510)内的支撑柱B(512),位于第三板(507)内与支撑柱A(511)、支撑柱B(512)连接的十字架(513),安装在十字架(513)上的支撑板(514),安装在第三板(507)内且带动支撑板(514)运动的第一气缸(515)。

6.如权利要求5所述的一种远洋渔船专用冷库,其特征在于,所述密封组件A(519)与密封组件B(520)完全相同,密封组件A(519)包括安装在支撑柱A(511)上的第一密封条(521),第一密封条(521)截面为矩形,安装在第一密封条(521)上的第二密封条(522),第二密封条(522)截面为圆弧形,第二密封条(522)所对圆心角大于180°。

7.如权利要求5所述的一种远洋渔船专用冷库,其特征在于,所述槽体A(509)宽度为L1,槽体B(510)宽度为L2,第一密封条(521)宽度为L3,L1=L2

8.如权利要求1所述的一种远洋渔船专用冷库,其特征在于,所述运输组件(700)包括安装在主架(601)一侧的运输架(701),转动安装在运输架(701)上的丝杠(702),转动安装在运输架(701)上且沿Y方向分布、位于丝杠(702)两侧的导向杆(703),安装在运输架(701)上且带动丝杠(702)转动的第三电机(704),与丝杠(702)螺纹连接且滑动安装在导向杆(703)上的螺母座(705),安装在螺母座(705)上的固定板(706),一端通过销轴转动安装在固定板(706)上且沿Y方向分布的一对运输框(707),安装在固定板(706)上且活塞杆安装在运输框(707)底部的第二气缸(708)。
