专利号: 2019108386281
申请人: 安徽花山街网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

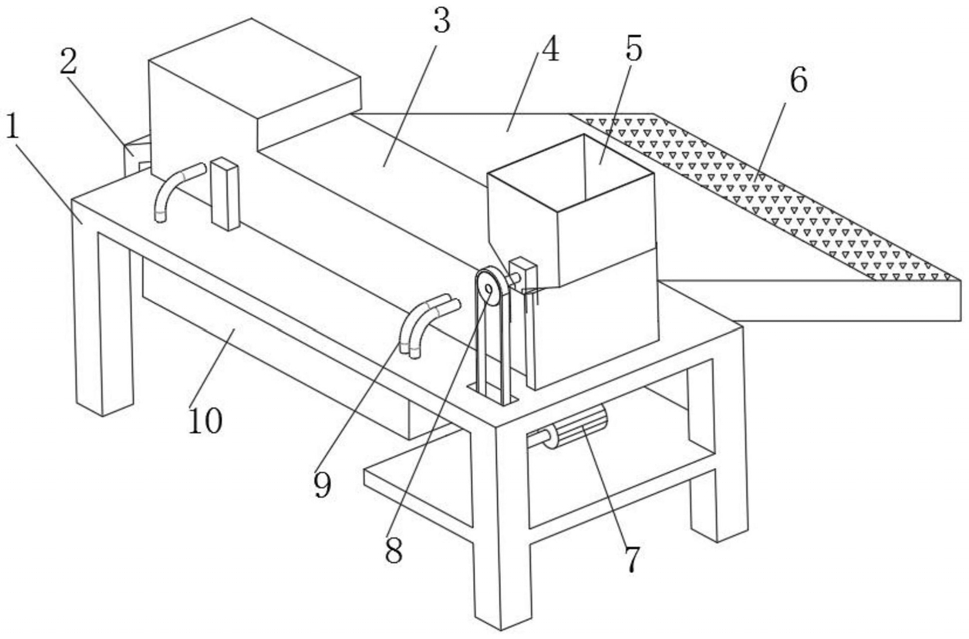

1.一种一体式茶叶烘干筛选装置,其特征在于,包括工作台(1)、装载箱(3)和筛选装置(11),所述工作台(1)的顶部安装有装载箱(3),装载箱(3)的顶部一端连接有进料斗(5),另一端底部连接有排料口(2),且装载箱(3)的内部转动安装有筛选装置(11);

所述筛选装置(11)包含有底座(13)和滤网筒(19),滤网筒(19)的两端分别连接有第一端部管(17)和第二端部管(22);第一端部管(17)的顶部连接有进料软管(16),且进料软管(16)的顶部与进料斗(5)的底部连接,所述第二端部管(22)的端部连接有排料软管(12),排料软管(12)的另一端放置在排料口(2)的内部;所述第一端部管(17)和第二端部管(22)外部靠近滤网筒(19)的一端均连接有外圈环(21),外部远离滤网筒(19)的一端均转动连接有固定环(40),固定环(40)的底部通过滑轮(42)与底座(13)活动连接,第一端部管(17)和第二端部管(22)的外部沿圆周方向均设置有固定槽(41),滑轮(42)滚动安装在固定槽(41)的内部;所述底座(13)顶部两端的侧面均转动安装有限位轮(15),限位轮(15)的中端沿圆周方向设置有限位槽(25),外圈环(21)滑动安装在限位槽(25)的内部;所述第一端部管(17)的外部套装连接有从动齿轮(20),底座(13)的顶部转动安装有主动齿轮(27),主动齿轮(27)与从动齿轮(20)卡接;所述底座(13)通过稳定座(14)与装载箱(3)的内部底端转动连接;

所述第一端部管(17)的内部转动安装有搅拌轴(34),搅拌轴(34)的另一端延伸进入到滤网筒(19)的内部,搅拌轴(34)的外部连接有若干个枝杆(35),枝杆(35)和搅拌轴(34)的内部均呈中空设置,且枝杆(35)和搅拌轴(34)的内部相互贯通,枝杆(35)和搅拌轴(34)外部均设置有若干个出风孔(33),搅拌轴(34)的一端贯穿第一端部管(17)连接有第一风机(23),搅拌轴(34)的内部安装有电热丝;

所述装载箱(3)的一侧设置有分散孔(36),分散孔(36)的端部连接有储存箱(4),所述装载箱(3)的内部远离储存箱(4)的一侧底部安装有第二风机(37)。

2.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,所述储存箱(4)的顶部一端设置有若干个排气口(6),且第二风机(37)的出风端正对分散孔(36)。

3.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,所述进料斗(5)的内部转动安装有混合杆(8),混合杆(8)的一端贯穿进料斗(5),工作台(1)的底部一端安装有第一电机(7),第一电机(7)的输出端通过皮带连接混合杆(8)。

4.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,所述工作台(1)的底部连接有收集箱(10),收集箱(10)的顶部贯通连接有若干个吸尘管(9),吸尘管(9)的另一端贯穿装载箱(3)的一侧朝向装载箱(3)的内部底端。

5.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,所述外圈环(21)和从动齿轮(20)的底部均连接有若干个固定条板(18),且外圈环(21)和从动齿轮(20)通过固定条板(18)连接第一端部管(17)和第二端部管(22)。

6.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,所述第一端部管(17)的一端上部安装有第二电机(24),搅拌轴(34)靠近第一风机(23)的一端连接有皮带轮(32),第二电机(24)通过皮带连接皮带轮(32)。

7.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,所述限位轮(15)转动安装在两个支架(26)之间,且支架(26)的底部与底座(13)的上部固定连接,底座(13)的顶部靠近主动齿轮(27)的一侧安装有第三电机(28),第三电机(28)的输出端与主动齿轮(27)连接。

8.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,所述稳定座(14)的底部与装载箱(3)的内部底端固定连接,稳定座(14)的顶部两侧均通过转动杆(31)转动连接有侧边板(29),稳定座(14)的底部一侧安装有第四电机(30),第四电机(30)通过皮带连接一侧的转动杆(31),底座(13)的底部两侧均与侧边板(29)固定连接。

9.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,所述排料软管(12)与第二端部管(22)的连接端为铁管,铁管外部设置有磁铁层(38),磁铁层(38)的外部包覆有防滑套(39),且铁管的直径与第二端部管(22)的内部直径相匹配。

10.根据权利要求1所述的一种一体式茶叶烘干筛选装置,其特征在于,该茶叶烘干筛选装置烘干茶叶的具体步骤包括:

步骤一:将烘干的茶叶放入到进料斗(5)的内部,第一电机(7)通过皮带带动混合杆(8)转动,进而混合杆(8)对进料斗(5)内部的茶叶进行搅拌混合,茶叶从进料斗(5)底部的进料软管(16)进入到第一端部管(17)的内部;

步骤二:茶叶进入第一端部管(17)的内部后,第四电机(30)通过皮带带动一端的转动杆(31)转动,进而带动底座(13)在稳定座(14)的上部转动,进而使筛选装置(11)在装载箱(3)的内部绕着稳定座(14)循环晃动,第一端部管(17)内部的茶叶进入到滤网筒(19)和第二端部管(22)的内部;滤网筒(19)转动的过程中,第二电机(24)通过皮带和皮带轮(32)带动搅拌轴(34)转动,搅拌轴(34)转动的过程中带动外部的若干个枝杆(35)转动,搅拌轴(34)和枝杆(35)转动的过程中能对滤网筒(19)内部的茶叶进行混合搅拌;茶叶内部的杂质和碎末从滤网筒(19)的网孔中向下掉落;

步骤三:杂质、碎末和秸秆筛选出来后,从滤网筒(19)向下掉落;掉落的过程中,第二风机(37)运行,对杂质、碎末和秸秆进行吹动,质量轻的杂质和碎末被吹动进入到分散孔(36)的内部,进而从分散孔(36)进入到储存箱(4)的内部得到收集;质量重的秸秆向下掉落,最终落在装载箱(3)的内部底端,收集箱(10)内部的吸尘器械通过吸尘管(9)将装载箱(3)内部的秸秆吸收储存在收集箱(10)的内部;

步骤四:茶叶在筛选过程中,第一风机(23)向搅拌轴(34)和枝杆(35)的内部吹风,且搅拌轴(34)内部的电热丝工作产生热量;热空气从搅拌轴(34)和枝杆(35)内部的出风孔(33)向外流出,对滤网筒(19)内部的茶叶进出吹动;茶叶被吹动后得到充分的混合搅拌,空气中的热量能对茶叶进行烘干;筛选烘干的过程中,第三电机(28)带动主动齿轮(27)转动,主动齿轮(27)带动从动齿轮(20)转动,进而带动滤网筒(19)和两端第一端部管(17)和第二端部管(22)转动;

步骤五:筛选烘干结束后,第二端部管(22)内部的电磁阀打开,第四电机(30)带动滤网筒(19)向第二端部管(22)的一端倾斜转动,内部的茶叶从第二端部管(22)内部排向排料软管(12)的内部,进而从排料软管(12)的落入排料口(2)向外排出。
