1.一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，具体包括以下步骤：a）焦粉预处理：将焦粉研磨至粒径为0.45-1mm；

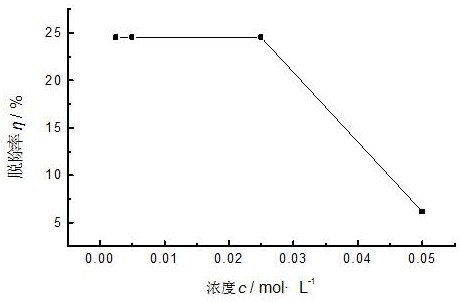

b）浸渍：将所述焦粉置于含有Fe3+的盐溶液中搅拌浸渍；所述盐溶液Fe3+的浓度为

0.022-0.026mol·L-1；

c）改性：将浸渍有焦粉的溶液中加入NaOH溶液，使产生的沉淀物的pH为8，之后加入Ni(NO3)2并搅拌得到悬浮液，所述Ni(NO3)2与焦粉的质量比为3-4:5；

d）活化：将所述悬浮液置于水浴中活化20-30h，所述的活化温度为300-350K；

e）焙烧：将悬浮液清洗干燥后焙烧得到催化剂，所述焙烧的温度为600-700K，焙烧2.5-

3.5h；

f）脱除：将所述催化剂置于含有苯胺的废水中加热至343K，搅拌脱除30-40h；所述催化剂和苯胺的质量比为3-4:1000。

2.根据权利要求1所述的一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，所述的焦粉预处理还包括将研磨后的焦粉进行清洗和烘干。

3.根据权利要求1所述的一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，所述含有Fe3+的盐溶液为FeCl 3溶液。

4.根据权利要求1所述的一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，所述的焦粉与Fe3+的质量比为4.5-5:1。

5.根据权利要求1所述的一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，所述盐溶液Fe3+的浓度为0.025mol·L-1。

6.根据权利要求1所述的一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，所述的NaOH溶液的质量比为20%。

7.根据权利要求1所述的一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，所述活化温度为333K。

8.根据权利要求1所述的一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，所述的焙烧前的干燥温度为673K。

9.根据权利要求1所述的一种利用焦粉负载FeOOH-Ni催化脱除苯胺的方法，其特征在于，所述的搅拌脱除为36h。
