专利号: 2019108426791
申请人: 曾庆芳
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

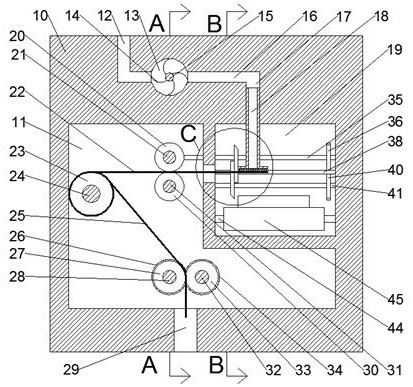

1.一种高效的标签粘贴装置,包括机身,其特征在于:所述机身内设有传送腔,所述传送腔右侧设有操作腔,所述传送腔上方设有压缩腔,所述传送腔和所述操作腔之间通过中孔连通,所述传送腔内设有用于放置标签纸的圆盘,所述标签纸由粘贴部分和底层部分组成,所述传送腔下方设有用于传送所述底层部分的左导轮和右导轮,所述传送腔内右侧设有用于传送所述粘贴部分的后上导轮和后下导轮以及前上导轮和前下导轮;工作时所述粘贴部分后边缘被夹在所述后上导轮和所述后下导轮之间,工作时所述粘贴部分前边缘被夹在所述前上导轮和所述前下导轮之间,所述操作腔内固定连接有中轴,所述中轴转动连接有用于剪切所述粘贴部分的上刀和下刀,所述操作腔内设有用于传送产品的传送带,所述传送带上设有用于吸附所述粘贴部分的吸盘,所述传送腔后上方设有电机。2.如权利要求1所述一种高效的标签粘贴装置,其特征在于:所述电机动力连接有输入轴,所述输入轴固定连接有内上链轮,所述输入轴延伸到所述压缩腔内并且固定连接有叶片,所述压缩腔左侧连通有出气孔,所述压缩腔右侧连通有进气孔,所述进气孔连通有滑动孔,所述滑动孔内滑动连接有滑动管,所述滑动管与所述吸盘固定连接,所述吸盘内设有滤网。3.如权利要求2所述一种高效的标签粘贴装置,其特征在于:所述内上链轮传动连接有内链条,所述内链条传动连接有内下链轮,所述内下链轮固定连接有与所述后腔内壁转动连接的内横轴,所述内横轴固定连接有内上锥齿轮,所述内上锥齿轮啮合有内下锥齿轮,所述内下锥齿轮固定连接有与所述后腔下壁转动连接的后竖轴,所述后竖轴延伸到所述传送腔内并且固定连接有扇形齿轮和扇形锥齿轮。4.如权利要求1所述一种高效的标签粘贴装置,其特征在于:所述传送腔内转动连接有与所述后上导轮和所述前上导轮固定连接的上横轴,所述传送腔内转动连接有与所述后下导轮和所述前下导轮固定连接的下横轴,所述上横轴固定连接有第一齿轮和中锥齿轮,所述第一齿轮啮合有与所述下横轴固定连接的第二齿轮,所述下横轴固定连接有第一链轮,所述第一链轮传动连接有后链条,所述后链条传动连接有下链轮,所述下链轮固定连接有与所述传送腔内壁转动连接的左横轴。5.如权利要求4所述一种高效的标签粘贴装置,其特征在于:所述左横轴固定连接有左齿轮和所述左导轮,所述左齿轮啮合有右齿轮,所述右齿轮固定连接有与所述传送腔内壁转动连接的右横轴,所述右横轴与所述右导轮固定连接,所述传送腔下方设有下孔。6.如权利要求1所述一种高效的标签粘贴装置,其特征在于:所述传送腔上壁转动连接有前竖轴,所述前竖轴固定连接有前齿轮和上锥齿轮,所述上锥齿轮啮合有下锥齿轮,所述下锥齿轮固定连接有与所述传送腔内壁转动连接的上轴,所述上轴延伸到所述操作腔内固定连接有上凸轮和上齿轮,所述上齿轮啮合有下齿轮,所述下齿轮固定连接有与所述操作腔内壁转动连接的下轴,所述下轴固定连接有下凸轮。7.如权利要求1所述一种高效的标签粘贴装置,其特征在于:所述上刀和所述下刀之间固定连接有弹簧,所述固定连接有与所述内壁转动连接的左轴。8.如权利要求1所述一种高效的标签粘贴装置,其特征在于:所述操作腔上壁固定连接有液压装置,所述液压装置动力连接有液压轴,所述液压轴固定连接有与所述滑动管固定

连接的推板。9.如权利要求5所述一种高效的标签粘贴装置,其特征在于:所述左横轴前端固定连接有第三锥齿轮,所述第三锥齿轮啮合有第四锥齿轮,所述第四锥齿轮固定连接有短轴,所述短轴上端固定连接有左锥齿轮,所述左锥齿轮啮合有右锥齿轮,所述右锥齿轮固定连接有与所述传送腔右壁转动连接的前轴,所述前轴延伸到所述操作腔内并且固定连接有前带轮,所述前带轮与所述传送带传动连接,所述传送带传动连接有后带轮,所述后带轮固定连接有与所述操作腔内壁转动连接的后轴。
