专利号: 2019108428551
申请人: 龙岩市企信工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

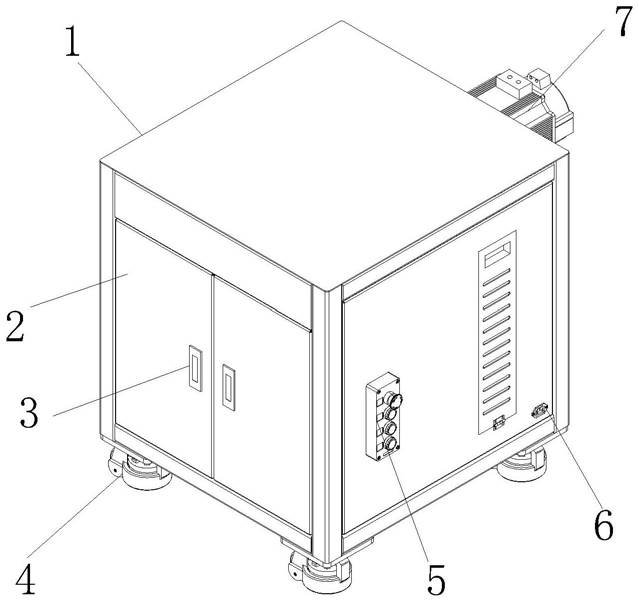

1.一种木材制造用烘干机械,包括箱体(1)、箱门(2)、把手(3)、底座(4)、控制器(5)、电源接口(6)、凹槽(8)、电热管(9)和隔网(10),其特征在于:还包括辅助加工装置(7),所述箱体(1)前端面左右两端与箱门(2)进行铰链连接,所述箱门(2)前端面中部焊接有把手(3),所述箱体(1)底部四端与底座(4)进行螺栓连接,所述箱体(1)右侧前端与控制器(5)进行粘接,所述箱体(1)右侧底部后端设置有电源接口(6),所述箱体(1)内上端设置有辅助加工装置(7),所述箱体(1)内中部下端设置有凹槽(8),所述凹槽(8)内左右两端与电热管(9)进行固定,所述凹槽(8)顶部固定有隔网(10),所述电源接口(6)和电热管(9)均与控制器(5)电连接,所述辅助加工装置(7)包括翻转机构(71)、减速机构(72)、风机(73)、抽风管(74)、排风管(75)、风道(76)、撞击机构(77)、储存仓(78)、仓门(79)、风筒(710)、主轴(711)、第一皮带轮(712)、第二皮带轮(713)和电机(714),所述翻转机构(71)设置于箱体(1)内下端,所述翻转机构(71)顶部左端设置有减速机构(72),所述减速机构(72)右侧设置有风机(73),所述风机(73)前端中部设置有抽风管(74),所述风机(73)右侧上端设置有排风管(75),所述排风管(75)右侧与风道(76)进行焊接且两者相互贯通,所述风道(76)底部右侧设置有撞击机构(77),所述风道(76)右侧设置有储存仓(78),所述储存仓(78)右侧设置有仓门(79),并且仓门(79)底部与箱体(1)进行铰链连接,所述风机(73)内中部设置有风筒(710),所述风筒(710)内中部与主轴(711)转动连接,所述主轴(711)外径表面后端分别设置有第一皮带轮(712)和第二皮带轮(713),所述主轴(711)背面与电机(714)前端输出轴进行焊接,所述电机(714)与控制器(5)电连接,所述翻转机构(71)包括底座(7101)、支撑件(7102)、第三皮带轮(7103)、连接轴(7104)、转盘(7105)、固定盘(7106)、横杆(7107)、夹钳(7108)和安装板(7109),所述底座(7101)底部焊接于箱体(1)内左右两端,所述底座(7101)顶部与支撑件(7102)进行固定,所述支撑件(7102)左侧中部设置有第三皮带轮(7103),所述第三皮带轮(7103)内中部与连接轴(7104)转动连接,所述连接轴(7104)右侧贯穿支撑件(7102)与转盘(7105)进行转动连接,所述转盘(7105)右侧固定有固定盘(7106),所述固定盘(7106)内侧下端焊接有横杆(7107),所述横杆(7107)上端设置有夹钳(7108),所述夹钳(7108)背面通过螺栓与安装板(7109)进行固定,并且安装板(7109)背面与固定盘(7106)进行固定,所述减速机构(72)包括壳体(721)、蜗轮(722)、转动轴(723)、第四皮带轮(724)、保护罩(725)、蜗杆(726)和传动轴(727),所述壳体(721)顶部通过螺栓与箱体(1)进行固定,所述壳体(721)内上端设置有蜗轮(722),所述蜗轮(722)内中部与转动轴(723)进行转动连接,所述转动轴(723)外径表面前端设置有第四皮带轮(724),所述第四皮带轮(724)外径表面通过皮带与第一皮带轮(712)转动连接,所述壳体(721)底部与保护罩(725)进行垂直焊接,所述保护罩(725)内设置有蜗杆(726),并且蜗杆(726)顶部与蜗轮(722)相互啮合,所述蜗轮(722)左侧与传动轴(727)进行焊接,所述传动轴(727)外径表面左端设置有传动轮且传动轮外径表面通过皮带与第三皮带轮(7103)转动连接,所述撞击机构(77)包括传动仓(771)、固定座(772)、凸轮(773)、转动杆(774)、第五皮带轮(775)、滑轮(776)、顶杆(777)和滑座(778),所述传动仓(771)顶部风道(76)进行焊接,所述传动仓(771)内底部焊接有固定座(772),所述固定座(772)顶部设置有凸轮(773),所述凸轮(773)内中部与转动杆(774)进行转动连接,所述转动杆(774)外径表面后端设置有第五皮带轮(775),所述第五皮带轮(775)外径表面通过皮带与第二皮带轮(713)转动连接,所述凸轮(773)顶部与滑轮(776)相接触,所述滑轮(776)顶部焊接有顶杆(777),所述顶杆(777)外径表面上端与滑座(778)滑动连接,并且滑座(778)内左右两端通过螺栓与传动仓(771)进行固定,所述顶杆(777)顶部与传动仓(771)相接触。

2.根据权利要求1所述一种木材制造用烘干机械,其特征在于:所述抽风管(74)和排风管(75)两端连接处内均粘接有一层密封硅胶层,并且密封硅胶层厚度为1.5cm。

3.根据权利要求1所述一种木材制造用烘干机械,其特征在于:所述仓门(79)左侧粘接有滤尘网,并且仓门(79)右侧设置有十二组透气窗。

4.根据权利要求1所述一种木材制造用烘干机械,其特征在于:所述横杆(7107)顶部与夹钳(7108)底部压板最大距离为5.5cm。

5.根据权利要求1所述一种木材制造用烘干机械,其特征在于:所述壳体(721)背面设置有检修门,并且检修门与壳体(721)进行螺栓连接。

6.根据权利要求1所述一种木材制造用烘干机械,其特征在于:所述顶杆(777)最大冲撞距离为3.5cm。
