专利号: 2019108433795
申请人: 新昌县梁涛建材科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种桥墩用混泥土自动加工浇灌车,包括车身板,其特征在于:

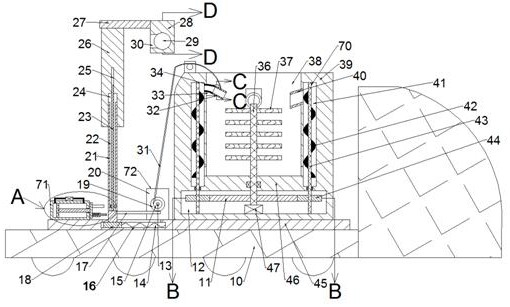

所述车身板上端面固定设有底部板,所述底部板上端面右侧固定设有储存块,所述储存块内设有加工机构,所述加工机构包括开口朝上的搅拌腔,所述搅拌腔内用于装混泥土,所述搅拌腔内设有可转动的驱动轴,所述驱动轴上均匀固定设有十个搅拌棒,所述搅拌棒转动时可对混泥土进行搅拌,防止混泥土分层,在所述储存块内以所述搅拌腔为中心阵列设有四个输送腔,所述输送腔内设有可转动的螺旋块,通过所述螺旋块的转动,可将所述搅拌腔内底层的混泥土输送至顶部,使得混泥土处于良好的状态;

所述储存块左侧设有排出机构,所述排出机构包括与所述车身板上端面固定连接的支撑板,所述支撑板前端面转动设有旋转轴,所述旋转轴上固定设有绕线轮与旋转齿轮,所述绕线轮位于所述旋转齿轮前侧,所述旋转齿轮下侧设有与所述旋转齿轮啮合的移动齿条,所述搅拌腔左端壁固定设有受力板,所述受力板前侧设有可转动的喷头,所述喷头与所述绕线轮通过绳索连接,通过所述移动齿条与所述旋转齿轮的啮合,可带动所述绕线轮收紧所述绳索,从而带动所述喷头转动,使得所述搅拌腔内混泥土可通过所述喷头输送至外界空间;所述底部板左侧设有液压机构,所述液压机构用于推动所述移动齿条运动;所述加工机构还包括设置在所述搅拌腔下端壁内的工作腔,所述工作腔下端面中心固定设有电机,所述电机上端面转动设有所述驱动轴,所述工作腔内的所述驱动轴上固定设有驱动齿轮,所述输送腔上端壁可转动地设有下端与所述工作腔下端壁转动连接的输送轴,所述螺旋块固定在所述输送轴上,所述工作腔内的所述输送轴上固定设有传动齿轮,所述传动齿轮与所述驱动齿轮啮合;所述液压机构包括与固定在所述底部板上端面左侧的缸体,所述缸体内设有液压腔,所述液压腔内滑动设有活塞,所述活塞右端面固定设有右端位于外界空间内的活塞杆,所述活塞杆右端固定设有连接板,所述连接板右端面固定设有导向块与横向齿条,所述横向齿条位于所述导向块后上侧,所述导向块右端面内设有开口朝右的导向槽,所述导向槽左端壁固定设有压力弹簧,所述压力弹簧右端固定设有与所述导向槽滑动连接的推力块,所述缸体上端面设有连通所述活塞左侧所述液压腔与所述活塞右侧所述液压腔的输送管,所述输送管上设有液压泵;所述排出机构还包括设置在所述底部板内的移动槽,所述移动槽开口朝上,所述移动槽右端壁固定设有移动弹簧,所述移动弹簧左端固定设有与所述移动槽滑动连接的移动块,所述移动块上端面固定设有方形杆,所述方形杆右端面固定设有所述移动齿条,所述方形杆内设有开口朝上与后的收纳腔,所述收纳腔下端壁转动设有螺纹轴,所述螺纹轴上固定设有输出齿轮,所述方形杆上侧设有升降块,所述升降块下端面内设有开口朝下的方形腔,所述方形杆与所述方形腔滑动连接,所述方形杆上端位于所述方形腔内,所述方形腔上端壁内设有开口朝下的螺纹槽,所述螺纹槽与所述螺纹轴螺纹连接,所述升降块上端面固定设有顶部板,所述顶部板右端面固定设有排出块,所述排出块内设有开口朝后的排出管道,所述排出管道左端壁设有连通外界空间的连接管道,所述受力板前端面内设有开口朝前的扭力腔,所述扭力腔后端壁转动设有前端与所述喷头固定连接的扭力轴,所述扭力轴与所述扭力腔间设有扭簧,所述喷头与最左侧所述输送腔间设有软管。

2.根据权利要求1所述的一种桥墩用混泥土自动加工浇灌车,其特征在于:所述前侧,后侧与右侧的所述输送腔靠近所述驱动轴的端壁设有连通所述搅拌腔的倾斜块。

3.根据权利要求1所述的一种桥墩用混泥土自动加工浇灌车,其特征在于:所述压力弹簧弹力大于所述移动弹簧弹力。

4.根据权利要求1所述的一种桥墩用混泥土自动加工浇灌车,其特征在于:所述横向齿条向右运动后可与所述输出齿轮啮合。

5.根据权利要求 1所述的一种桥墩用混泥土自动加工浇灌车,其特征在于:所述扭簧处于正常状态。

6.根据权利要求3所述的一种桥墩用混泥土自动加工浇灌车,其特征在于:所述压力弹簧处于正常状态。
