专利号: 2019108434548
申请人: 嘉兴市创美电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

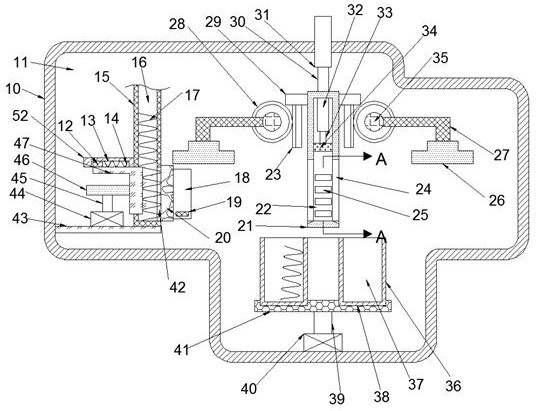

1.一种弹簧弹性系数快速检测设备,包括检测箱以及设置于所述检测箱中的检测腔,所述检测腔后壁固定设有固定杆,所述固定杆前端固定设有工作箱,所述工作箱中设有工作腔,其特征在于:所述工作腔左右壁中设有左右贯穿的贯通孔,所述工作腔中设有下压机构,所述检测腔中设有封闭机构,将弹簧通过所述贯通孔放置于所述工作腔中,所述封闭机构将所述贯通孔封闭,所述下压机构使用一定的力将所述弹簧压缩,根据所述弹簧压缩距离即可得知所述弹簧的弹性系数;

所述检测腔中可转动的设有转盘,所述转盘中设有四个向上开口的放置槽,所述放置槽中放置有储存箱,所述储存箱位于所述工作箱下侧,所述储存箱中设有向上开口的储存腔;

所述检测腔中设有推出机构,在所述弹簧检测结束后,所述封闭机构开启所述贯通孔,所述转盘旋转将与所述弹簧弹性系数相对应的储存箱旋转至所述工作箱左下侧,所述推出机构将所述工作腔中的弹簧推出,使所述弹簧掉落在所述储存腔中,从而将不同弹性系数的所述弹簧进行筛选;

所述检测腔中设有送料机构,所述送料机构可将所述弹簧送入所述工作腔中;

所述推出机构包括固定设置于所述检测腔前壁的电动导轨,所述电动导轨前侧安装有传动块,所述传动块前端固定设有连接块,所述连接块可通过所述贯通孔进入所述工作腔中,所述工作箱中设有向前开口且与所述工作腔连通的缺口,所述缺口左右贯穿所述工作箱,所述连接块进入所述工作腔中时,所述传动块从所述缺口中通过;

所述送料机构包括固定设置于所述检测腔左壁的支撑板,所述支撑板上端面固定设有送料管,所述送料管中设有送料腔,所述送料腔中储存有所述弹簧,所述送料腔右壁中设有左右贯穿的出料孔,所述送料腔中设有可左右运动的运动板,所述连接块左端面固定设有第一电磁铁,所述连接块穿过所述工作腔时将所述工作腔中已检测过的所述弹簧推至所述储存腔中,所述连接块继续向左运动使所述第一电磁铁与所述送料管右端面相抵,所述运动板将所述弹簧向右推动,所述第一电磁铁通电使所述弹簧固定在所述第一电磁铁上,所述连接块向右运动,在所述第一电磁铁运动至所述工作腔中时,所述第一电磁铁断电,将所述弹簧留在所述工作腔中;

所述工作腔前壁中固定设有与所述第一电磁铁配合使用的第二电磁铁;

所述支撑板上端面固定设有旋转电机,所述旋转电机上侧动力连接有转动轴,所述转动轴上端固定设有凸轮,所述凸轮与所述运动板左端面相抵,所述送料管左端面固定设有支架板,所述支架板中设有向下开口的滑槽,所述滑槽中滑动设有滑块,所述滑块与所述运动板固定连接,所述滑块与所述滑槽右壁之间连接有顶压弹簧;

所述封闭机构包括左右对称可转动的设置于所述检测腔后壁的旋转轴,所述旋转轴轴身上连接设有旋转杆,所述旋转杆一端固定设有封闭块,所述旋转轴旋转可使所述封闭块运动至所述贯通孔中将所述贯通孔封闭;

所述检测腔顶壁中固定设有第二电动推杆,所述第二电动推杆下侧的第二推杆下端固定设有传动板,所述传动板下端面左右对称固定设有齿条,所述旋转轴上固定设有位于所述旋转杆后侧的齿轮,所述齿轮与所述齿条啮合;

所述下压机构包括固定设置于所述工作腔顶壁的第一电动推杆,所述第一电动推杆下侧的第一推杆下端固定设有下压块;

所述工作腔后壁中设有四个定位传感器,所述下压块下压结束后,所述定位传感器可检测所述下压块位置,从而判断所述下压块下降距离,所述检测腔底壁固定设有调整电机,所述调整电机上侧动力连接有动力轴,所述动力轴与所述转盘下端面固定连接,所述调整电机与所述定位传感器之间设有信号传输。
