专利号: 2019108457272
申请人: 岳西神农氏农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

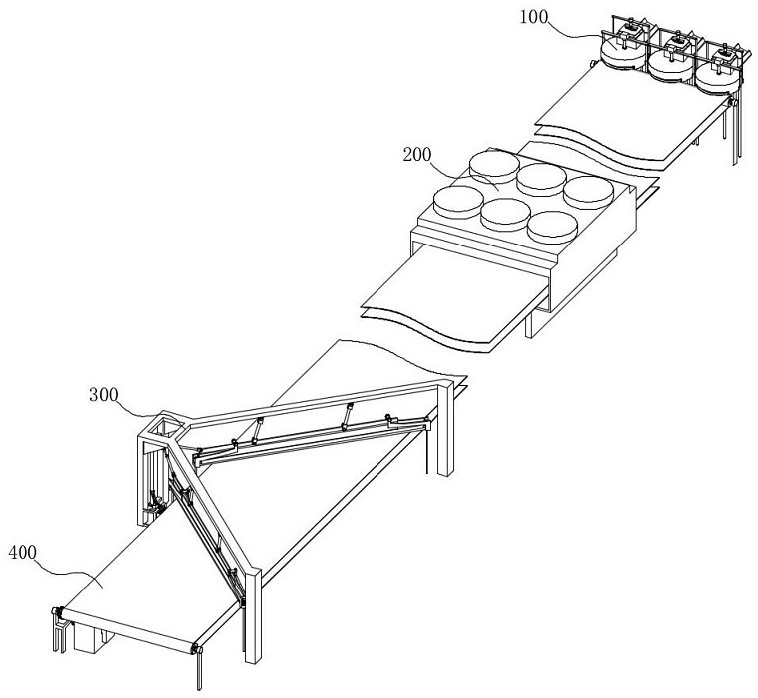

1.一种降低破碎率的中药原料切丁装置,其特征在于:包括机架,机架上装有输送带(400),输送带(400)上设置有两呈直角状分布的切丁刀(310),切丁刀(310)刀面垂直于输送带(400)带面,切丁刀(310)连接A调节机构(320),A调节机构(320)用于调节各切丁刀(310)分别沿着各自的的下刀方向进刀切割输送带(400)上的片状药材,所述切丁刀(310)的下刀方向为与各自刀面平行且斜向下指向输送带的方向;

A调节机构(320)包括A调节组件和摆架(325),切丁刀(310)通过摆架(325)安装在机架上,A调节组件用于调节各切丁刀(310)分别沿着各自的下刀方向摆动,实现对输送带(400)上的药材进行切割,切丁刀(310)在摆动时其姿态不变;

摆架(325)包括两平行设置的吊杆(325a),吊杆(325a)上端通过A铰接轴(325c)铰接机架,A铰接轴(325c)的的轴向垂直于切丁刀(310)刀面,吊杆(325a)下端通过B铰接轴(325b)铰接切丁刀(310),A铰接轴(325c)的轴向和B铰接轴(325b)轴向一致,A调节组件与切丁刀(310)连接;

A调节组件包括A驱动轴(321)、转盘(322)和A传动组件,A驱动轴(321)竖直设置,转盘(322)安装在A驱动轴(321)上,A传动组件设置有两组,两组A传动组件与两切丁刀(310)对应布置,转盘(322)通过A传动组件与切丁刀(310)连接,A驱动轴(321)往复转动并通过转盘(322)和A传动组件带动两切丁刀(310)同步摆动;

A传动组件包括推杆(324)和连接杆(323),推杆(324)一端通过C铰接轴铰接切丁刀(310)一端,C铰接轴的轴向与A铰接轴(325c)的轴向一致,推杆(324)沿刀身斜向上向切丁刀(310)外侧延伸布置,推杆(324)另一端与连接杆(323)通过D铰接轴铰接,D铰接轴竖直布置,连接杆(323)另一端通过E铰接轴铰接在转盘(322)上,E铰接轴的轴向与D铰接轴轴向一致;

机架上还装有压紧件(330),压紧件(330)与切丁刀(310)对应设置,压紧件(330)连接B调节机构(340),切丁刀(310)切割药材前,B调节机构(340)调节压紧件(330)下降压紧药材,切丁刀(310)切割完药材并脱离药材之后,B调节机构(340)调节压紧件(330)抬升脱离药材;

压紧件(330)布置在切丁刀下侧,压紧件(330)沿着切丁刀(310)的长度方向布置,压紧件(330)上对应切丁刀(310)的位置开设有供切丁刀(310)通过的槽口;

B调节组件包括两挂接件(341),两挂接件(341)分置于压紧件(330)两端,挂接件(341)下端安装在压紧件(330)上,挂接件(341)上端挂接在切丁刀(310)的刀背上,切丁刀(310)上行时,切丁刀(310)刀背抵靠挂接件(341),将挂接件(341)托起,挂接件(341)带动压紧件(330)抬升;

弹性组件包括弹簧(343)、导杆(344)和导套(342),导套(342)分置于压紧件(330)两端,导套(342)滑动安装在导杆(344)上,导杆(344)安装在机架上,导杆(344)的杆长方向垂直输送带(400)带面,弹簧(343)套接在导杆(344)上,弹簧(343)用于驱使导套(342)沿着导杆(344)向下运动;

B调节机构(340)包括B调节组件和弹性组件,B调节组件连接切丁刀(310)和压紧件(330),弹性组件连接压紧件(330),弹性组用于对压紧件(330)施加指向输送带(400)带面的力,切丁刀(310)下降时,弹性组件驱使压紧件(330)下降,使得压紧件(330)压紧药材,切丁刀(310)上升时,切丁刀(310)通过B调节组件带动压紧件(330)上行,将压紧件(330)抬升脱离药材。

2.根据权利要求1所述的降低破碎率的中药原料切丁装置,其特征在于:压紧件(330)由两平行设置的压料杆构成,压料杆长度方向和切丁刀(310)长度方向一致,两压料杆之间的缝隙构成槽口。

3.根据权利要求2所述的降低破碎率的中药原料切丁装置,其特征在于:挂接件(341)与切丁刀(310)接触的位置装有导辊(341a),导辊(341a)的辊长方向垂直于切丁刀(310)刀面,导辊(341a)挂接在切丁刀(310)刀背上。

4.根据权利要求3所述的降低破碎率的中药原料切丁装置,其特征在于:切丁刀(310)两侧装有布气管(350),布气管(350)用于向切丁刀(310)的刀面喷湿气,实现对切丁刀(310)刀面润湿。

5.根据权利要求4所述的降低破碎率的中药原料切丁装置,其特征在于:切丁刀(310)两侧装有打磨辊(360),打磨辊(360)用于在切丁刀(310)摆动时对刀面进行打磨。

6.根据权利要求5所述的降低破碎率的中药原料切丁装置,其特征在于:打磨辊(360)包括管体和辊套,管体构成布气管(350),管体沿着切丁刀(310)的高度方向布置,管体上间隔设置有朝向切丁刀刀面的喷气口,辊套可拆式安装在管体上。

7.根据权利要求6所述的降低破碎率的中药原料切丁装置,其特征在于:布气管(350)和打磨辊(360)沿着切丁刀(310)的长度方向交错间隔布置。

8.根据权利要求7所述的降低破碎率的中药原料切丁装置,其特征在于:输送带(400)安装在输送带辊(410)上,机架上还装有驱动机构(500),驱动机构(500)用于驱动输送带辊(410)间歇转动,同时通过A驱动轴(321)驱使切丁刀(310)摆动,切丁刀(310)的摆动周期与输送带辊(410)的间歇运动周期匹配,切丁刀(310)摆动切割药材时,输送带辊(410)间歇停转,切丁刀(310)摆动脱离药材时,输送带辊(410)转动。

9.根据权利要求8所述的降低破碎率的中药原料切丁装置,其特征在于:驱动机构(500)包括驱动轴、A传动组件(510)和B传动组件(520),驱动轴通过A传动组件(510)连接A驱动轴(321),驱动轴通过B传动组件(520)连接输送带辊(410),驱动轴通过B传动组件(520)驱动输送带辊(410)间歇转动,驱动轴通过A传动组件(510)驱使A驱动轴(321)同步往复转动,输送带辊(410)的间歇转动周期与A驱动轴(321)的往复转动周期匹配。

10.根据权利要求9所述的降低破碎率的中药原料切丁装置,其特征在于:A传动组件(510)包括A过渡驱动轴(511),A过渡驱动轴(511)与A驱动轴(321)轴向一致,A过渡驱动轴(511)设置在A驱动轴(321)旁侧,A过渡驱动轴(511)通过A传动辅件(515)连接驱动轴,A驱动轴(321)下端固定安装有A1曲柄(513),A过渡驱动轴(511)上固定安装有A2曲柄(512),A1曲柄(513)和A2曲柄(512)之间通过A摇杆(514)连接,A摇杆(514)两端分别通过转轴与A1曲柄(513)、A2曲柄(512)构成转动配合;

B传动组件(520)包括B过渡驱动轴(521),输送带辊(410)的辊端设置有固定安装的棘轮(522)和转动安装的摆杆(525),棘轮(522)的外周设置有驱动棘爪(523)和止回棘爪(524),止回棘爪(524)用于防止棘轮(522)反向转动,驱动棘爪(523)安装在摆杆(525)一端,驱动棘爪(523)用于驱使输送带辊(410)正向转动,B过渡驱动轴(521)通过B传动辅件连接驱动轴,B过渡驱动轴(521)上固定安装有B曲柄(527),B曲柄(527)通过B摇杆(526)与摆杆(525)的另一端连接,B摇杆(526)两端分别通过转轴与B曲柄(527)、摆杆(525)构成转动配合。
