专利号: 201910846250X
申请人: 安庆万草千木农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

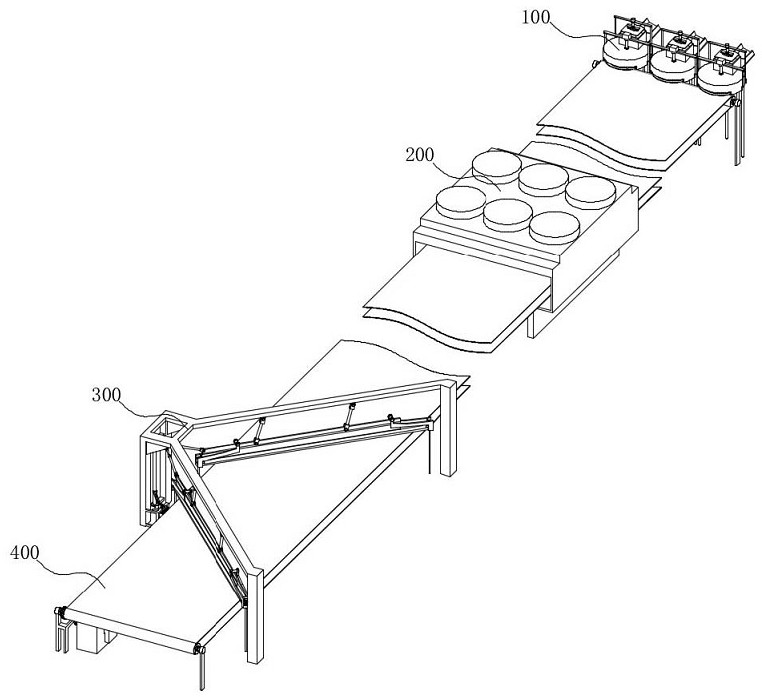

1.一种提高中药原料切丁效率的系统,其特征在于,包括输送带(400),输送带(400)的进料端装有用于对中药原料进行切片处理的切片单元,输送带(400)上还设置有用于对片状药材干燥的干燥单元(200),以及对片状药材进行切丁的切丁装置(300),切片单元、干燥单元(200)和切丁装置(300)沿着输送带(400)的输送方向依次布置;干燥单元(200)包括干燥箱(210),输送带(400)穿过干燥箱(210),干燥箱(210)上装有对输送带(400)上的药材进行加热干燥的微波加热机构(220);

切片单元包括各切片装置(100),各切片装置(100)沿着输送带(400)带宽方向间隔布置;

切片装置(100)包括料斗(140)、转轴(130)、切片刀(120)和托料盘(110),料斗(140)和转轴(130)沿着输送带(400)的输送方向依次布置,切片刀(120)和托料盘(110)水平布置,切片刀(120)和托料盘(120)安装在转轴(130)上,切片刀(110)和托料盘(120)设置在料斗(140)下端,切片刀(110)和托料盘(120)上下间隔布置,切片刀(110)和托料盘(120)之间的间距与单个切片厚度一致,托料盘(120)下表面紧邻输送带带面;

料斗(140)上方设置有用于压紧药材的压料件(150),压料件(150)浮动安装在升降架(151)上,升降架(151)通过升降组件(152)升降式安装,压料件(150)与升降架(151)的浮动接触处装有A传感器(153),料斗(140)内壁距离切片刀单个切片厚度处装有B传感器(143),料斗(140)一侧开设有投料口(141),投料口(141)处装有C传感器(144),A传感器(153)、B传感器(143)和C传感器(144)连接控制单元,药材进入料斗(140)时触发C传感器(144),控制单元根据C传感器(144)传递的信号调控升降组件(152)带动压料件(150)下降压紧药材,压料件(50)压紧药材时触发A传感器(153),控制单元通过A传感器(153)传递的信号调控转轴(130)转动,药材切完时,压料件(150)下降至B传感器(143)位置并触发B传感器(143),控制单元根据B传感器(143)传递的信号调控转轴(130)停转,并调控升降组件(152)带动压料件上升;

料斗(140)中部设置有辅助扶料件(160),辅助扶料件(160)活动安装,辅助扶料件(160)连接调节机构(170),切片刀(110)即将切割药材时,调节机构(170)调节辅助扶料件(160)抵靠药材,将药材抵靠在料斗(140)侧壁上;

调节机构(170)包括被动组件(171)和触发组件(172),被动组件(171)连接辅助扶料件(160),触发组件(172)连接托料盘(120),托料盘(120)带动触发组件(172)转动,触发组件(172)通过抵靠的方式驱使被动组件(171)转动,被动组件(171)带动辅助扶料件(160)转动,使得辅助扶料件(160)将药材抵靠在料斗(140)侧壁上;被动组件(171)包括传动轴(171a)、被动件(171c)和复位件(171b),传动轴(171a)的轴向与转轴(130)轴向一致,传动轴(171a)转动安装在机架上,辅助扶料件(160)安装在传动轴(171a)的上端,被动件(171c)安装在传动轴(171a)的下端,被动件(171c)与触发组件(172)对应布置,触发组件(172)抵靠被动件(171c)驱使被动件(171c)转动,被动件(171c)通过传动轴(171a)带动辅助扶料件(160)转动,复位件(171b)用于驱使被动件(171c)复位。

2.根据权利要求1所述的提高中药原料切丁效率的系统,其特征在于:切丁装置(300)包括两呈直角状分布的切丁刀(310),切丁刀(310)刀面垂直于输送带(400)带面,切丁刀(310)连接A调节机构(320),A调节机构(320)调节各切丁刀(310)分别沿着各自的下刀方向进刀切割输送带(400)上的片状药材,所述切丁刀(310)的下刀方向为与各自刀面平行且斜向下指向输送带(400)的方向。

3.根据权利要求2所述的提高中药原料切丁效率的系统,其特征在于:机架上还装有压紧件(330),压紧件(330)与切丁刀(310)对应设置,压紧件(330)连接B调节机构(340),切丁刀(310)切割药材前,B调节机构(340)调节压紧件(330)下降压紧药材,切丁刀(310)切割完药材并脱离药材之后,B调节机构(340)调节压紧件(330)抬升脱离药材。

4.根据权利要求3所述的提高中药原料切丁效率的系统,其特征在于:切丁刀(310)两侧装有布气管(350),布气管(350)用于向切丁刀(310)的刀面喷湿气,实现对切丁刀(310)刀面润湿。

5.根据权利要求4所述的提高中药原料切丁效率的系统,其特征在于:切丁刀(310)两侧装有打磨辊(360),打磨辊(360)用于在切丁刀(310)摆动时对刀面进行打磨。
