专利号: 2019108488853
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

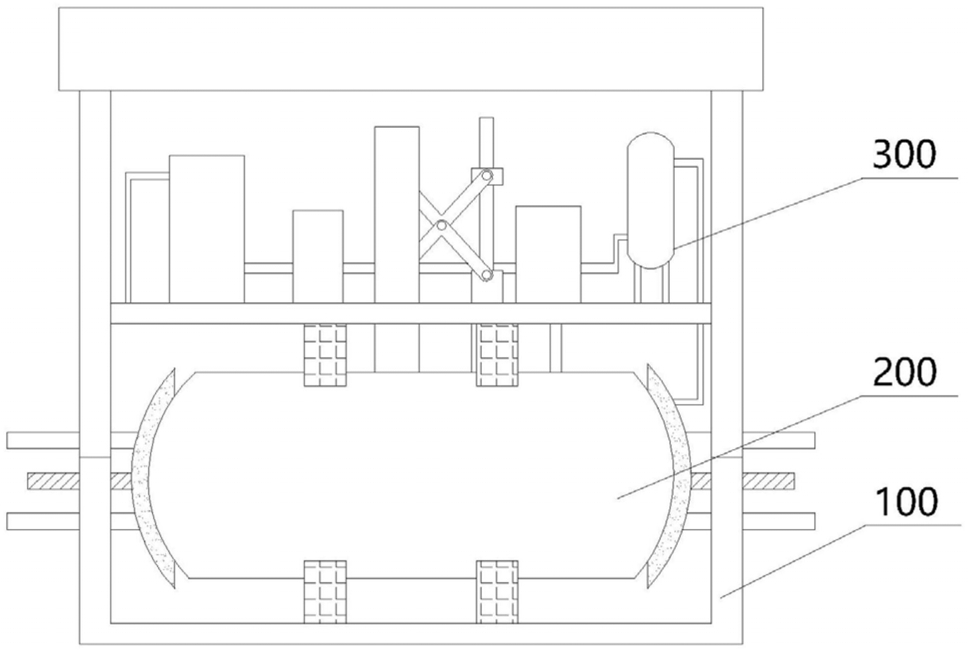

1.一种LNG储罐组件,包括支撑装置(100),置于支撑装置(100)上且用储运LNG的罐体(200),安装在支撑装置(100)上且位于罐体(200)上方、用于罐体(200)冷却降温的冷却装置(300),其特征在于:所述支撑装置(100)包括下组件(101),与下组件(101)可拆卸连接的上组件(102);

所述罐体(200)包括外罐(201),通过多根支撑轴安装在外罐(201)内且与外罐(201)同轴设置的内罐(202),安装在罐体(200)上且用于防止罐体(200)内LNG分层的混合装置(203),安装在内罐(202)外壁上且用吸热降温的散热结构(204);

所述冷却装置(300)包括通过第一管道(301)与散热结构(204)连接且用于提供冷源的液氮罐(302),通过第二管道(304)与液氮罐(302)连接且通过第三管道(305)与散热结构(204)连接、用于冷却循环冷源的制冷组件(303)。

2.如权利要求1所述的一种LNG储罐组件,其特征在于,所述混合装置(203)包括安装在外罐(201)上且位于罐体(200)外、设有驱动槽(223)的驱动座(205),安装在外罐(201)上且位于罐体(200)外的立柱(206),转动安装在立柱(206)顶部且与立柱(206)同轴设置的驱动杆(207),一端通过销轴转动安装在驱动槽(223)内且另一端通过固定块(224)与驱动杆(207)螺纹连接的第一V形杆(208),转动安装在第一V形杆(208)底部且一端与立柱(206)铰接、沿Y方向分布的一对第二V形杆(209),第一V形杆(208)的运动轨迹始终与第二V形杆(209)上下对称,上端与第一V形杆(208)铰接且下端穿过罐体(200)、与罐体(200)滑动连接的传动杆(210),安装在驱动杆(207)内且带动驱动杆(207)转动的第一筒状电机,安装在传动杆(210)上的搅拌结构(211)。

3.如权利要求2所述的一种LNG储罐组件,其特征在于,所述搅拌结构(211)包括安装在传动杆(210)底部的搅拌轴(212),安装在搅拌轴(212)底部且为圆弧结构、轴线与罐体(200)轴线平行的主分散叶(213),安装在主分散叶(213)上且沿Y方向分布、位于主分散叶(213)两侧的混合叶(214),安装在混合叶(214)上且为圆弧结构,轴线与罐体(200)轴线平行的副分散叶(215);

所述混合叶(214)上安装有多个混合圆孔(216),混合圆孔(216)上安装有V形结构的混流块(217),混流块(217)位于混合圆孔(216)顶部且混流块(217)的尖角朝上;混合圆孔(216)上安装有球面结构的延时片(218),延时片(218)位于混合圆孔(216)底部且延时片(218)的弧形面朝下,延时片(218)上设有多个通孔(219)。

4.如权利要求3所述的一种LNG储罐组件,其特征在于,所述主分散片所对圆心角不小于90°,不大于180°。

5.如权利要求3所述的一种LNG储罐组件,其特征在于,所述副分散片所对圆心角不小于45°,不大于90°。

6.如权利要求1所述的一种LNG储罐组件,其特征在于,所述散热结构(204)包括安装在内罐(202)上部且沿Z方向均匀分布、通过散热管相互连通的多个散热体(220);

所述散热体(220)包括安装在内罐(202)上且围绕内罐(202)外壁轮廓顺时针分布、弧形结构的多个散热片(221),穿过散热片(221)且与散热片(221)连通的环形散热管(222)。

7.如权利要求1所述的一种LNG储罐组件,其特征在于,所述制冷组件(303)包括顺次连通的压缩机(306)、冷凝器(307)、节流阀(308)、液化部件(309)。

8.如权利要求1所述的一种LNG储罐组件,其特征在于,所述上组件(102)包括底板(103),安装在底板(103)顶部且沿X方向分布、顶部为弧形结构的限位板A(104),安装在底板(103)顶部且位于四个角上的固定柱A(105);

所述固定柱A(105)上端面设有限位孔(106),限位孔(106)内安装有正极磁片;

所述限位板A(104)上安装有橡胶片。

9.如权利要求1所述的一种LNG储罐组件,其特征在于,所述下组件(101)包括矩形框架结构的顶板(107),安装在顶板(107)底部且位于四个角上的固定柱B(108),安装在固定柱B(108)底部且与限位孔(106)相互配合的限位块(109),安装在限位块(109)上的负极磁片,安装在顶板(107)底部且沿X方向分布、底部为弧形结构的限位板B(110),安装在顶板(107)底部且沿X方向分布、位于两个固定柱B(108)之间的一对支撑柱(111),一端穿过支撑柱(111)且与支撑柱(111)螺纹连接的调节杆(112),与支撑柱(111)滑动连接且沿Z方向分布位于调节杆(112)两侧的导向杆(113),与调节杆(112)、导向杆(113)连接的夹紧板(114),安装在调节杆(112)内且带动调节杆(112)转动的第二筒状电机,安装在顶板(107)顶部且位于顶板(107)四个角上的固定柱C(115),安装在固定柱C(115)上的支撑板(116),安装在支撑板(116)顶部的挡板(117)。

10.如权利要求9所述的一种LNG储罐组件,其特征在于,所述限位板B(110)上安装有橡胶片;

所述夹紧板(114)上安装有橡胶片。
