1.一种利用锂皂石合成SAPO-34分子筛的方法，其特征在于：包括以下步骤：

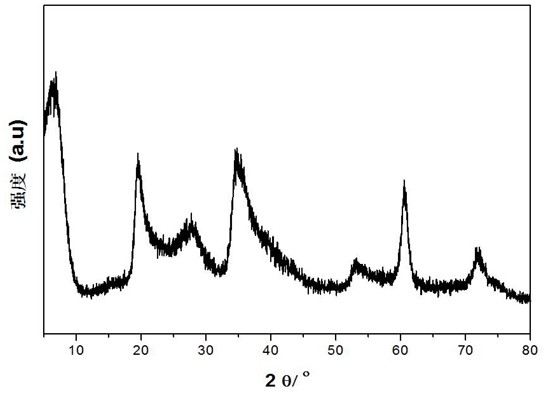

（1）将锂皂石纳米粒子用去离子水润胀、分散，制得锂皂石分散液；

（2）将有机模板剂、铝源、磷源加入水中混合后搅拌，将由步骤（1）制得的锂皂石分散液作为硅源加入继续搅拌，得到初始凝胶；

（3）将由步骤（2）制得的初始凝胶加入到反应釜中水热晶化，冷却至室温，得到分子筛原粉，将原粉洗涤至中性，放置烘箱中干燥，最后置于马弗炉中煅烧，得到SAPO-34分子筛。

2.根据权利要求1所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（1）中，所述锂皂石分散液的浓度为2wt%～8wt%。

3.根据权利要求1 所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（2）中，所述铝源与磷源的摩尔比为0.5～1，有机模板剂与磷源的摩尔比为1～5，水与磷源的摩尔比为1～5，硅源与磷源的摩尔比为1～8。

4.根据权利要求1 所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（2）中，所述铝源为氧化铝、拟薄水铝石、异丙醇铝、铝酸钠中的一种或多种。

5.根据权利要求1 所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（2）中，所述磷源为磷酸、磷酸氢二铵、磷酸二氢铵中的一种或多种。

6.根据权利要求1 所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（2）中，所述有机模板剂为二乙胺、三乙胺、四乙基氢氧化铵、吗啉中的一种或几种。

7.根据权利要求1 所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（2）中，将有机模板剂、铝源、磷源依次加入到水中，在30～40ºC条件下搅拌1～10 h。

8.根据权利要求1 所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（2）中，将锂皂石分散液作为硅源加入后搅拌1～10 h。

9.根据权利要求1 所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（3）中，将初始凝胶加入反应釜前，先将初始凝胶在30～40ºC条件下进行陈化 3～36 h。

10.根据权利要求1 所述的利用锂皂石合成SAPO-34分子筛的方法，其特征在于：在步骤（3）中，在反应釜中水热晶化的温度为160～200 ºC，时间为4h～72h；在烘箱中干燥的温度为50～100 ºC，时间为10～20h；在马弗炉中煅烧的温度为500～700 ºC，时间为6～20 h。
