专利号: 2019108538424
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

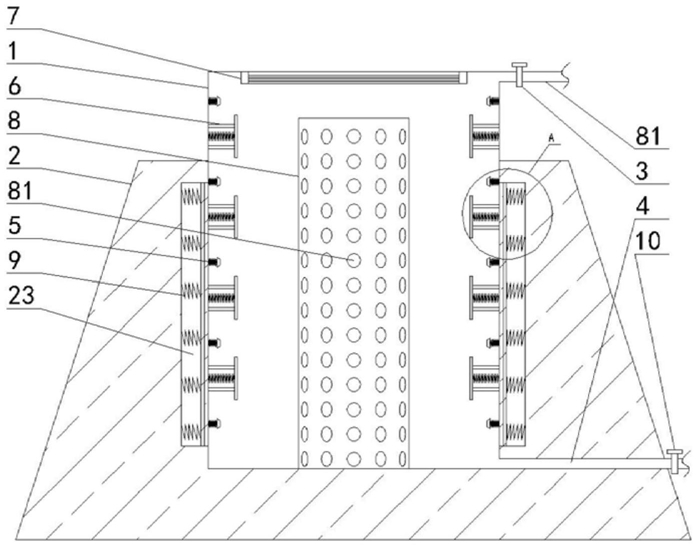

1.一种油液运输船专用货仓,其特征在于,包括货仓壳体(1)以及支撑座(2),所述支撑座(2)为中间高四周低的圆台形结构,所述支撑座(2)顶部中间位置设置有放置腔体(21),所述放置腔体(21)的形状、大小、位置与所述货仓壳体(1)底部的形状、大小、位置相对应;

所述货仓壳体(1)放置于支撑座(2)的放置腔体(21)内部;

所述货仓壳体(1)顶部连接进液管道(3),底部连接出液管道(4),所述货仓内部设置有第一消浪结构(5)、第二消浪结构(6)、顶部防波结构(7)以及中心减晃结构(8),所述第一消浪结构(5)与第二消浪结构(6)在所述货仓壳体(1)内侧壁周向上设置多排,每排第一消浪结构(5)与每排第二消浪结构(6)在货仓壳体(1)内侧壁上自上而下呈间隔设置;

所述第一消浪结构(5)包括消浪块(51)、第一消浪弹簧(52)以及限位块(53),所述限位块(53)呈水平设置,其一端与所述货仓壳体(1)内部侧壁固定连接;所述第一消浪弹簧(52)为套合在所述限位块(53)外周,其一端与所述货仓壳体(1)内部侧壁固定连接,另一端与所述消浪块(51)固定连接,所述消浪块(51)呈四棱台结构,所述消浪块(51)截面为等腰梯形结构;

所述第二消浪结构(6)包括消浪支架(61)以及第二消浪弹簧(62),所述消浪支架(61)为一体式结构,包括消浪板(611)以及连接柱(612),所述消浪板(611)呈平板型结构,所述消浪板(611)上均匀设置有若干消浪孔(6111),所述连接柱(612)数量为多个,均匀分布在所述消浪板(611)一侧;所述连接柱(612)一端与消浪板(611)固定连接,另一端与所述货仓壳体(1)内部侧壁固定连接;

所述顶部防波结构(7)为一体式结构,包括固定柱(71)以及至少三个防波板(72),所述固定柱(71)为两个,所述固定柱(71)一端连接所述货仓壳体(1)内部顶板,另一端固定连接防波板(72);多个所述防波板(72)在固定柱(71)之间,多个所述防波板(72)在竖直方向上自上而下分布,所述防波板(72)上均匀设置有若干防波孔(721);

所述中心减晃结构(8)呈圆筒形,竖直设置在所述货仓壳体(1)内部,底部与所述货仓壳体(1)内部底板中心位置固定连接,所述中心减晃装置上均匀分布若干减晃孔(81)(81),所述减晃孔(81)(81)为内部中间宽两边窄的圆形通孔结构。

2.如权利要求1所述的一种油液运输船专用货仓,其特征在于,所述支撑座(2)内部还设置有管道通孔(22),所述管道通孔(22)用于放置于所述货仓壳体(1)练级的出液管道(4);所述管道通孔(22)呈水平设置,所述管道通孔(22)端连接所述放置腔体(21)底部一侧,另一端连接支撑座(2)外部。

3.如权利要求1所述的一种油液运输船专用货仓,其特征在于,所述支撑座(2)上内部还设置有防震空腔(23),所述防震空腔(23)呈环形结构,均匀分布在所述货仓壳体(1)四周,所述防震空腔(23)内部设置有防震机构(9)(9),所述防震机构(9)(9)包括防震环(91)、防震层(92)以及防震弹簧(93),所述防震环(91)套合在所述货仓壳体(1)外侧四周,由橡胶弹性体构成的防震层(92)固定设置于所述防震环(91)内侧,位于所述货仓壳体(1)与所述防震环(91)之间;所述防震弹簧(93)设置在所述防震环(91)与所述支撑座(2)防震空腔(23)的内侧壁之间,所述防震弹簧(93)数量为多个,均匀分布在所述防震板外部四周;所述防震弹簧(93)一端与所述防震板固定连接,另一端与所述支撑座(2)防震空腔(23)内侧壁固定连接。

4.如权利要求1所述的一种油液运输船专用货仓,其特征在于,所述防波孔(721)为圆形通孔结构,所述防波孔(721)在所述防波板(72)上呈12*6矩阵分布。

5.如权利要求1所述的一种油液运输船专用货仓,其特征在于,所述消浪板(611)呈方形板体结构,所述消浪孔(6111)为圆形通孔结构,所述消浪孔(6111)在所述消浪板(611)上呈5*6矩阵分布。

6.如权利要求1所述的一种油液运输船专用货仓,其特征在于,所述限位块(53)为圆柱体结构,所述第一消浪弹簧(52)的长度大于所述限位块(53)的长度。

7.如权利要求1所述的一种油液运输船专用货仓,其特征在于,所述进液管道(3)和所述出液管道(4)上均安装设置有电磁阀(10)。
