1.一种稀土三氟化物LnF3薄膜的制备方法，其特征在于，由以下步骤组成：以稀土硝酸盐的水溶液作为电沉积溶液，采用脉冲电压沉积法制备得到稀土层状氢氧化物薄膜；所述电沉积溶液中稀土金属离子总浓度为0.01 1mol/L，所述电沉积溶液的温度~

为5 80℃；

~

将氟化物和水混合后调节pH值至8 11，得到氟化物溶液；所述氟化物溶液的浓度为~

0.01 1mol/L；

~

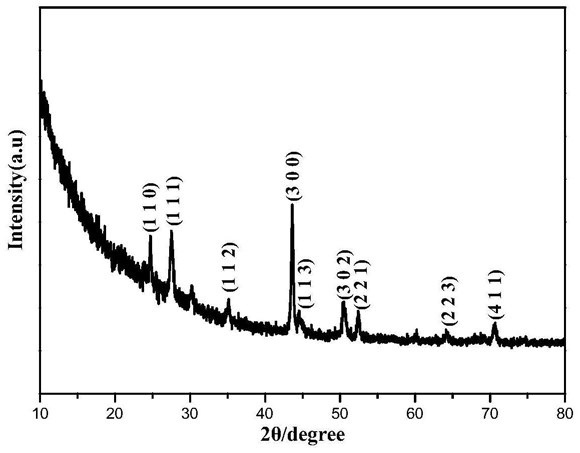

将所述稀土层状氢氧化物薄膜浸没于所述氟化物溶液中，进行置换反应，得到稀土三氟化物薄膜；

所述氟化物和稀土层状氢氧化物薄膜中稀土层状氢氧化物的摩尔比≥40；

所述置换反应的温度为80℃ 180℃，时间为5 20h；

~ ~

所述稀土硝酸盐中的稀土金属包括La、Pr和Nd中的一种或几种。

2.根据权利要求1所述的制备方法，其特征在于，所述脉冲电压沉积法采用的三电极体系包括工作电极、辅助电极和参比电极，所述工作电极为透明导电玻璃；所述辅助电极为Pt网；所述参比电极为Ag/AgCl/Cl‑电极；

所述透明导电玻璃的一侧镀有ITO层、FTO层或AZO层。

3.根据权利要求1或2所述的制备方法，其特征在于，所述脉冲电压沉积法的工作参数为：沉积电压为‑0.8 ‑1.3V，间隔时间为10 60s，总沉积时间为5 120min。

~ ~ ~

4.根据权利要求1所述的制备方法，其特征在于，所述氟化物包括NaF和KF中的一种或两种。

5.权利要求1 4任一项所述制备方法制备得到的稀土三氟化物薄膜。

~
