1.一种大尺寸复杂形状人造宝石工艺品的制备方法，其特征在于：取蔓藤科植物果实为原料，沸水蒸煮后，烘干制得原始生物模板，置于高温炉中，在真空条件下高温炭化，制得多孔碳支架，以去离子水为分散介质，加入碳化硅晶须，再加入六偏磷酸钠或羧甲基纤维素钠为分散剂，以HCl和NaOH为调节剂调节料浆的pH值在8‑10，机械搅拌配置碳化硅晶须的悬浮料浆；将多孔碳支架置于碳化硅晶须料浆中，在真空罐中抽真空，碳化硅晶须通过毛细管力和吸附作用进入碳支架内部，浸渍后通气至真空罐内至常压，取出多孔碳支架；将经碳化硅晶须料浆浸渍过的多孔碳支架置于鼓风干燥箱中烘干，制得C/SiCw素坯；

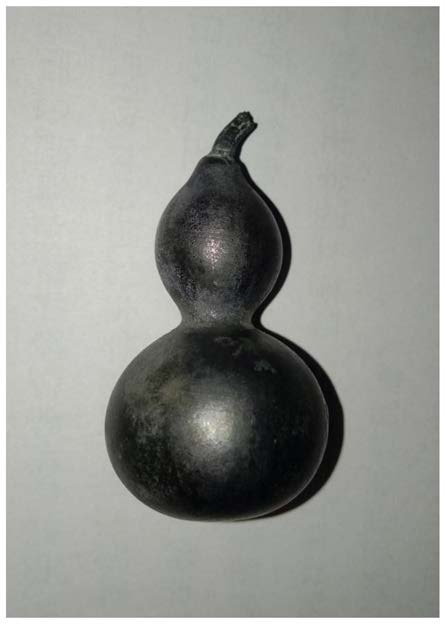

将烘干后的素坯置于石墨坩埚中，加入单质硅粒或硅粉，置于高温炉中，抽真空，高温保温，单质硅高温熔融后通过毛细管力进入多孔坯体内部，与坯体中的碳反应形成与原始葫芦形状相同、尺寸相近的碳化硅结构；将反应后的碳化硅质产品冷却后，通过酸洗去除表面附着的单质硅，经打磨、抛光工艺处理，制得大尺寸复杂形状的人造宝石工艺品葫芦。

2.按照权利要求1所述一种大尺寸复杂形状人造宝石工艺品的制备方法，其特征在于：所述沸水蒸煮10min后，经80℃烘干8h制得原始生物模板；将烘干后的生物模板置于高温炉‑1

中，在真空条件下以2℃﹒min 的升温速率升至800℃，保温1h，模板炭化后制得多孔碳支架；

以去离子水为分散介质，加入以相对于溶剂的质量分数计质量分数5％‑15％的碳化硅晶须，和以相对于碳化硅晶须的质量分数计质量分数为1％‑2％的六偏磷酸钠或羧甲基纤维素钠为分散剂，以HCl和NaOH为调节剂调节料浆的pH值在8‑10，机械搅拌30min配置碳化硅晶须的悬浮料浆；将多孔碳支架置于碳化硅晶须料浆中，在真空罐中抽真空至3000Pa以下，碳化硅晶须通过毛细管力和吸附作用进入碳支架内部，浸渍5min后通气至真空罐内至常压，取出多孔碳支架；将经碳化硅晶须料浆浸渍过的多孔碳支架置于鼓风干燥箱中，80℃烘干8h‑12h，制得C/SiCw素坯；将烘干后的素坯置于石墨坩埚中，加入多孔碳支架质量2.5‑3‑1

倍的单质硅粒或硅粉，置于高温炉中，抽真空至200Pa以下，以5℃﹒min 的升温速率升至

1500℃‑1600℃，保温1h，单质硅高温熔融后通过毛细管力进入多孔坯体内部，与坯体中的碳反应形成与原始葫芦形状相同、尺寸相近的碳化硅结构。
