专利号: 2019108580050
申请人: 唐山学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

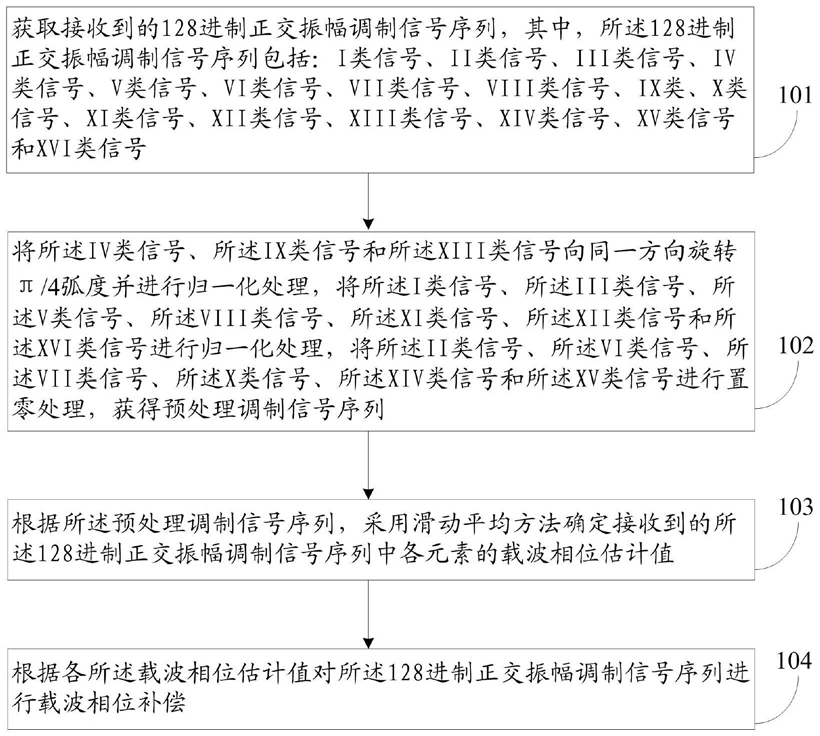

1.一种用于128进制正交振幅调制信号的载波相位补偿方法,其特征在于,所述载波相位补偿方法包括:

获取接收到的128进制正交振幅调制信号序列,其中,所述128进制正交振幅调制信号序列中共有128个不同的星座点,位于16个不同幅度的环上,15个阈值为相邻环的所述幅度的平均值,用以划分信号类别,按照所述幅度由小到大的顺序利用所述阈值将所述128进制正交振幅调制信号序列分成I类信号、II类信号、III类信号、IV类信号、V类信号、VI类信号、VII类信号、VIII类信号、IX类信号、X类信号、XI类信号、XII类信号、XIII类信号、XIV类信号、XV类信号和XVI类信号;

将所述IV类信号、所述IX类信号和所述XIII类信号向同一方向旋转π/4弧度并进行归一化处理,将所述I类信号、所述III类信号、所述V类信号、所述VIII类信号、所述XI类信号、所述XII类信号和所述XVI类信号进行归一化处理,将所述II类信号、所述VI类信号、所述VII类信号、所述X类信号、所述XIV类信号和所述XV类信号进行置零处理,获得预处理调制信号序列;

根据所述预处理调制信号序列,采用滑动平均方法确定接收到的所述128进制正交振幅调制信号序列中各元素的载波相位估计值;

根据各所述载波相位估计值对所述128进制正交振幅调制信号序列进行载波相位补偿。

2.根据权利要求1所述的载波相位补偿方法,其特征在于,所述根据所述预处理调制信号序列,采用滑动平均方法确定接收到的所述128进制正交振幅调制信号序列中各元素的载波相位估计值,具体包括:根据公式: 确定所述128进制正交振幅调制信号序列中

各元素的载波相位估计值;其中, 表示128进制正交振幅调制信号序列中第n个元素的载波相位估计值,N为奇数,N表示滑动平均窗口长度, 表示预处理调制信号序列 中的第n个元素,n表示元素序号。

3.根据权利要求2所述的载波相位补偿方法,其特征在于,所述根据各所述载波相位估计值对所述128进制正交振幅调制信号序列进行载波相位补偿,具体包括:根据公式: 对所述128进制正交振幅调制信号序列中的各元素进行载波相

位补偿;其中,sn表示接收到的128进制正交振幅调制信号序列s中的第n个元素, 表示载波相位补偿后信号序列 中的第n个元素,e表示自然常数,j表示虚数单位。

4.一种用于128进制正交振幅调制信号的载波相位补偿系统,其特征在于,所述载波相位补偿系统包括:

信号序列获取模块,用于获取接收到的128进制正交振幅调制信号序列,其中,所述128进制正交振幅调制信号序列中共有128个不同的星座点,位于16个不同幅度的环上,15个阈值为相邻环的所述幅度的平均值,用以划分信号类别,按照所述幅度由小到大的顺序利用所述阈值将所述128进制正交振幅调制信号序列分成I类信号、II类信号、III类信号、IV类信号、V类信号、VI类信号、VII类信号、VIII类信号、IX类信号、X类信号、XI类信号、XII类信号、XIII类信号、XIV类信号、XV类信号和XVI类信号;

预处理模块,用于将所述IV类信号、所述IX类信号和所述XIII类信号向同一方向旋转π/4弧度并进行归一化处理,将所述I类信号、所述III类信号、所述V类信号、所述VIII类信号、所述XI类信号、所述XII类信号和所述XVI类信号进行归一化处理,将所述II类信号、所述VI类信号、所述VII类信号、所述X类信号、所述XIV类信号和所述XV类信号进行置零处理,获得预处理调制信号序列;

载波相位估计模块,用于根据所述预处理调制信号序列,采用滑动平均方法确定接收到的所述128进制正交振幅调制信号序列中各元素的载波相位估计值;

载波相位补偿模块,用于根据各所述载波相位估计值对所述128进制正交振幅调制信号序列进行载波相位补偿。
