专利号: 2019108589892
申请人: 钱泽袁
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

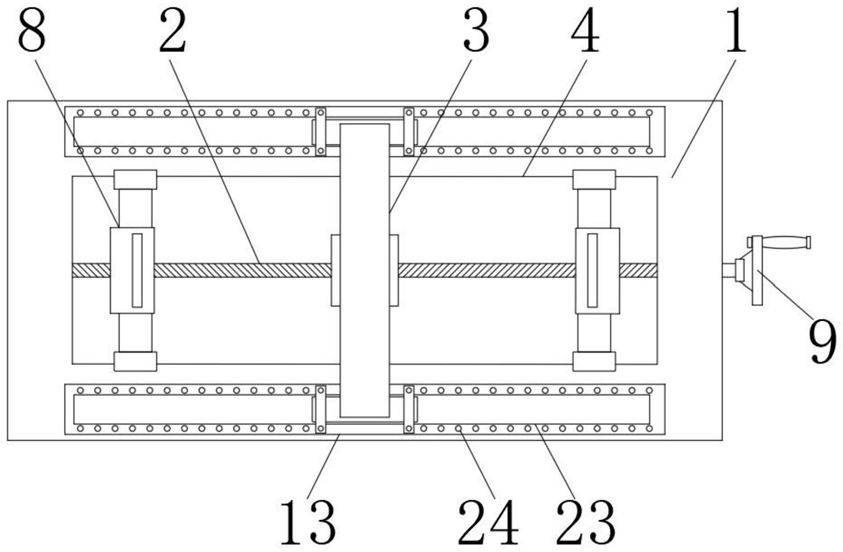

1.一种用于针纺织品耐磨检测装置,包括检测平台(1)、夹持组件(2)和检测装置(3),其特征在于:所述夹持组件(2)固定在检测平台(1)底部,且检测平台(1)内开有检测口(4),所述检测装置(3)固定安装在检测平台(1)顶部。

2.根据权利要求1所述的一种用于针纺织品耐磨检测装置,其特征在于:所述夹持组件(2)由支撑板(5)、连接板(6)、螺纹杆(7)、夹持臂(8)和摇手(9)组成,所述支撑板(5)设有两个,且两个支撑板(5)对称分布固定在检测平台(1)底部两端,所述螺纹杆(7)两端通过轴承与两个支撑板(5)转动连接,且螺纹杆(7)两端对称刻有正螺纹和反螺纹,所述连接板(6)设有两个,且两个连接板(6)对称分布在螺纹杆(7)两端,所述连接板(6)内开有螺纹孔,且通过螺纹孔与螺纹杆(7)螺纹连接,连接板(6)顶部外侧与检测口(4)内壁滑动连接,所述夹持臂(8)设有两个,且两个夹持臂(8)对称分布固定在两个连接板(6)顶部外侧,所述摇手(9)位与支撑板(5)外侧,且与螺纹杆(7)一端固定。

3.根据权利要求2所述的一种用于针纺织品耐磨检测装置,其特征在于:所述夹持臂(8)由C型板(10)、夹布夹(11)和固定板(12)组成,所述C型板(10)设有两个,且两个C型板(10)对称分布固定在固定板(12)两端,所述固定板(12)位于检测口(4)内,其C型板(10)外侧与检测口(4)两侧内壁滑动连接,所述夹布夹(11)安装在固定板(12)顶部。

4.根据权利要求2所述的一种用于针纺织品耐磨检测装置,其特征在于:所述检测装置(3)由导轨组件(13)、U型支撑架(14)、电动推杆(15)、抖动件(16)和摩擦头(17)组成,所述导轨组件(13)设有两个,且两个导轨组件(13)对称分布固定在检测平台(1)表面,所述U型支撑架(14)两端分别与两个导轨组件(13)移动端固定,所述电动推杆(15)顶部与U型支撑架(14)顶部内壁固定,且电动推杆(15)底部与抖动件(16)固定,所述摩擦头(17)与抖动件(16)底部固定。

5.根据权利要求4所述的一种用于针纺织品耐磨检测装置,其特征在于:所述导轨组件(13)由矩形壳(18)、移动块(19)、连接块(20)、限位块(21)和限位柱(22)组成,所述矩形壳(18)固定在检测平台(1)表面,且矩形壳(18)顶部开有移动口(23),所述移动块(19)位于矩形壳(18)内,且移动块(19)外侧与矩形壳(18)内壁滑动连接,所述U型支撑架(14)两端分别与移动块(19)顶部固定,且U型支撑架(14)两端底部外侧均与移动口(23)内壁滑动连接,所述连接块(20)和限位块(21)均设有两个,且两个连接块(20)对称分布固定在移动块(19)两端,两个限位块(21)分别与两个连接块(20)固定,所述矩形壳(18)表面两端等距对称开有多个限位孔(24),所述限位柱(22)设有四个,且对称分布在两个限位块(21)上,所述限位柱(22)一端滑动贯穿限位块(21),并与限位孔(24)卡接。

6.根据权利要求4所述的一种用于针纺织品耐磨检测装置,其特征在于:所述抖动件(16)由抖动壳(25)、抖动电机(26)、斜面轮(27)、限位板(28)、斜面柱(29)和弹簧(30)组成,所述抖动壳(25)固定在电动推杆(15)底部,且抖动壳(25)为中空壳体,所述抖动电机(26)安装固定在抖动壳(25)顶部内壁,且抖动电机(26)输出端与斜面轮(27)固定,所述抖动壳(25)底部开有抖动出口(31),所述斜面柱(29)一端滑动贯穿抖动出口(31),并与摩擦头(17)固定,所述限位板(28)位于抖动壳(25)内,且固定在斜面柱(29)远离摩擦头(17)一端外侧,所述弹簧(30)套在斜面柱(29)外侧,且弹簧(30)两端分别与限位板(28)和抖动壳(25)顶部内壁固定。

7.根据权利要求6所述的一种用于针纺织品耐磨检测装置,其特征在于:所述斜面柱(29)斜面一端与斜面轮(27)表面贴合。

8.根据权利要求2所述的一种用于针纺织品耐磨检测装置,其特征在于:所述摇手(9)外侧刻有防滑纹。
