1.一种含铯、铅、碘的发光材料的制备方法，其特征在于：将铅的第一主族卤素化合物与铯的第一主族卤素化合物混合后，加入硫代硫酸钠，配合成溶液，将溶液加热后得到含铯、铅、碘的发光材料。

2.根据权利要求1所述的一种含铯、铅、碘的发光材料的制备方法，其特征在于：所述的铅的第一主族卤素化合物为PbI2，铯的第一主族卤素化合物为CsI，在溶液中加入硫代硫酸钠，具体包括以下步骤：步骤(1)、水溶液的制备

将物质的量之比为1:1的碘化铅PbI2和碘化铯CsI混合，混合后加入水，再加入硫代硫酸钠搅拌溶解，配置成溶液，溶液中Pb2+，Cs1+的浓度为0.1-1mol/l，硫代硫酸钠的浓度为0.5-

1mol/l；

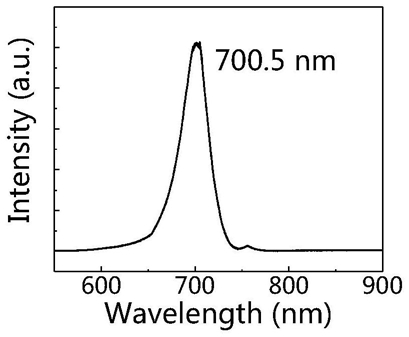

步骤(2)、含铯、铅、碘发光材料的制备将步骤(1)的溶液，通过滴管滴加、旋涂法或印刷法涂布在基底表面，然后在50-150℃的加热温度下加热30min-3h后冷却，获得含铯、铅、碘的发光材料，或者直接加热步骤(1)产物，在烧杯内生成含铯、铅、碘的发光材料。

3.根据权利要求2所述的一种含铯、铅、碘的发光材料的制备方法，其特征在于：所述的加热温度为50-80℃。
