专利号: 2019108622621
申请人: 绍兴市米莉农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

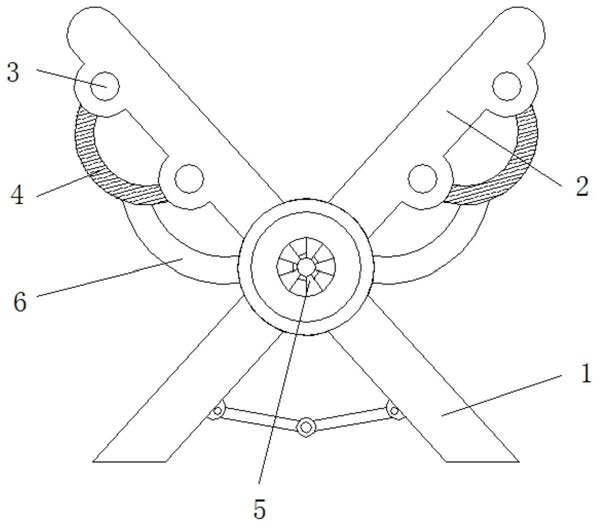

1.一种米粉晾晒用可拆卸的均匀晾晒架,包括支撑架(1),其特征在于:所述支撑架(1)的顶部设置有连接板(2),所述连接板(2)的一侧设置有连接环(3),所述连接环(3)之间的远离连接板(2)的一侧通过导气管(4)进行连通,所述连接板(2)的底部设置有螺旋叶轮(5),所述螺旋叶轮(5)的两端均设置有出气管(6),所述出气管(6)的一侧设置有斜齿环(7),所述斜齿环(7)远离螺旋叶轮(5)一侧设置有转动轮(8),所述斜齿环(7)靠近转动轮(8)的一侧两端均设置有斜齿轮(9),所述斜齿轮(9)远离斜齿环(7)的一侧设置有连接杆(10),所述连接杆(10)远离斜齿轮(9)的一侧设置有滑动套(11),所述连接环(3)的内部均设置有绕线轴(12),所述绕线轴(12)的内部贯穿设置有转动杆(13),所述绕线轴(12)的表面缠绕设置有连接线(14),所述连接环(3)的一侧设置有第一伸缩管(15);所述第一伸缩管(15)远离连接环(3)的一侧设置有第二伸缩管(16),所述第二伸缩管(16)内部远离第一伸缩管(15)的一侧设置有第三伸缩管(17),所述两端的第三伸缩管(17)通过连接块进行固定;所述第一伸缩管(15)、第二伸缩管(16)的内部均设置有伸缩弹簧(18),所述第一伸缩管(15)内部的伸缩弹簧(18)与第二伸缩管(16)固定连接,所述第二伸缩管(16)内部的伸缩弹簧(18)与第三伸缩管(17)固定连接;所述斜齿轮(9)通过连接杆(10)与滑动套(11)固定连接,所述滑动套(11)的内部与转动杆(13)相互滑动连接,所述转动轮(8)靠近螺旋叶轮(5)的一侧设置有转动轴,所述转动轮(8)通过转动轴分别与斜齿环(7)、螺旋叶轮(5)相互连接;所述第一伸缩管(15)、第二伸缩管(16)、第三伸缩管(17)的侧壁底部均设置有出风口(19),所述出风口(19)靠近第一伸缩管(15)的直径较小;所述螺旋叶轮(5)的外部设置有固定框,所述固定框通过出气管(6)与导气管(4)内部相互连通;所述连接板(2)之间通过连接块进行转动连接,所述支撑架(1)之间通过铁杆进行固定连接;

在使用时,通过电机带动转动轮(8)进行转动,进而通过转动轮(8)带动螺旋叶轮(5)进行转动,进而将外部的空气输送到出气管(6)内部,进而通过出气管(6)将空气输送到导气管(4)内部,由于导气管(4)与连接环(3)内部相互连通,连接环(3)与第一伸缩管(15)内部相互连通,进而导气管(4)通过连接环(3)将空气输送到第一伸缩管(15)内部,进而通过第一伸缩管(15)到达第二伸缩管(16)内部,再通过第二伸缩管(16)到达第三伸缩管(17)内部,由于第一伸缩管(15)、第二伸缩管(16)、第三伸缩管(17)的侧壁底部均设置有出风口(19),进而空气通过出风口(19)发散出去,从而带动米粉内部的内部的空气流动,将潮湿的空气与干燥的空气相互交换,加快干燥速度,在晾晒完成后,向斜齿环(7)一侧拨动滑动套(11),进而滑动套(11)通过连接杆(10)带动斜齿轮(9)移动,使得斜齿轮(9)与斜齿环(7)相互啮合,在斜齿环(7)的带动下斜齿轮(9)进行转动,进而斜齿轮(9)通过滑动套(11)带动转动杆(13)进行转动,转动杆(13)带动绕线轴(12)进行转动,进而带动连接线(14)缠绕,进而通过连接线(14)带动第三伸缩管(17)向第二伸缩管(16)内部压缩,进而使得第二伸缩管(16)向第一伸缩管(15)压缩,进而使得两端的第三伸缩管(17)相互分离,使得第二伸缩管(16)、第三伸缩管(17)与顶部的米粉相互分离,进而使得操作人员可以直接取下,操作更加方便,节省力气。
