专利号: 2019108635566
申请人: 安徽新大陆特种涂料有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

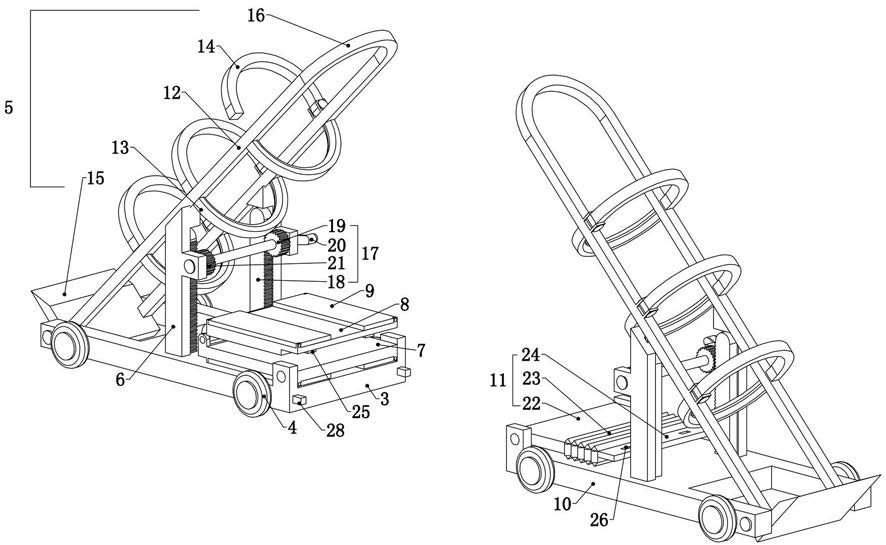

1.氧气、乙炔同步搬运车,其特征在于,包括一个氧气搬运车(1)和一个乙炔搬运车(2),所述氧气搬运车(1)包括氧气车底板(3),所述氧气车底板(3)两侧转动连接有四个轮子(4),所述氧气车底板(3)前端转动连接有气瓶固定架(5),所述氧气车底板(3)上左右并排固定连接有两个支撑架(6),所述氧气车底板(3)后端转动连接有第一置物板(7),所述第一置物板(7)另一端转动连接有第二置物板(8),所述第一置物板(7)和第二置物板(8)上表面两侧均转动连接有护板(9);

所述乙炔搬运车(2)包括乙炔车底板(10),所述乙炔车底板(10)两侧转动连接有四个轮子(4),所述乙炔车底板(10)后端转动连接有气瓶固定架(5),所述乙炔车底板(10)上左右并排固定连接有两个支撑架(6),所述乙炔车底板(10)前端转动连接有连接板(11),所述连接板(11)可和所述第二置物板(8)相连;

所述的第一置物板(7)、第二置物板(8)和连接板(11)能够使得氧气搬运车(1)和乙炔搬运车(2)之间保持安全距离,氧气搬运车(1)上折叠的第一置物板(7)和第二置物板(8)打开并和所述的连接板(11)可拆卸连接能够使得氧气搬运车(1)和乙炔搬运车(2)同步运动;

所述的连接板(11)包括转动连接在乙炔车底板(10)前端的连接板后板(22),所述连接板后板(22)另一端固定连接有橡胶连接段(23),所述橡胶连接段(23)另一端固定连接有连接板前板(24),所述连接板前板(24)可和所述的第二置物板(8)相连;

所述的第二置物板(8)一端转动连接在所述第一置物板(7)一端,第二置物板(8)另一端下表面固定连接有两个定位键(25),所述连接板前板(24)上表面开设有定位槽(26),两个所述的定位键(25)可分别置于两个所述的定位槽(26)中。

2.根据权利要求1所述的氧气、乙炔同步搬运车,其特征在于,所述气瓶固定架(5)包括转动连接在转动连接在氧气车底板(3)前端或乙炔车底板(10)后端的支架(12),所述支架(12)之间从上至下固定连接有三个半圆弧托板(13),所述支架(12)之间转动连接有三个一端转动连接在支架(12)上的半圆弧扣板(14),每个所述半圆弧扣板(14)均可扣合在支架(12)上并和相对的半圆弧托板(13)形成一个圆,所述支架(12)底部固定连接有底托(15),所述支架(12)上端固定连接有把手(16)。

3.根据权利要求2所述的氧气、乙炔同步搬运车,其特征在于,两个所述氧气车底板(3)上的所述支撑架(6)之间设有辅助起升装置(17),所述辅助起升装置(17)包括上下滑动连接在支撑架(6)侧面的起升齿条(18),所述起升齿条(18)旁啮合有转动连接在所述支撑架(6)侧面的驱动齿轮(19),所述驱动齿轮(19)的轴穿过支撑架(6)同轴固定连接有手柄(20),所述驱动齿轮(19)同轴固定连接有转动连接在另一支撑架(6)上的从动齿轮(21),所述从动齿轮(21)旁啮合有上下滑动连接在支撑架(6)侧面的起升齿条(18),两个所述起升齿条(18)上端均和所述的支架(12)接触连接。

4.根据权利要求3所述的氧气、乙炔同步搬运车,其特征在于,两个所述乙炔车底板(10)上的所述支撑架(6)之间同样的设有相同的辅助起升装置(17)。

5.根据权利要求1所述的氧气、乙炔同步搬运车,其特征在于,所述的氧气车底板(3)后端面开设有两个连接槽(27),所述的乙炔车底板(10)前端面固定连接有两个连接键(28),两个所述的连接键(28)可分别置于两个所述的连接槽(27)中。

6.根据权利要求2所述的氧气、乙炔同步搬运车,其特征在于,底托(15)一端设有斜面。
